Прежде чем Вы решитесь подбирать системную конфигурацию устройств, требующихся для сборки компьютера, подумайте хорошо. Многие думают, что системный блок компьютера — это конструктор, что можно бездумно налепить какую угодно конфигурацию, и все отлично заработает. Это далеко не так!

Наша компания «Компьютерный Мастер» готова помочь Вам в выборе комплектующих для сборки компьютера прямо по телефону на заказ! Вы можете оставить заявку на профессиональный подбор комплектующих для полноценного системного блока компьютера. Меньше чем за один день наш специалист составит по Вашему заказу список проверенного оборудования. Вам останется только купить все необходимое и собрать Ваш новый компьютер или же просто воспользоваться нашими услугами по сборке компьютера на заказ!

При сборке компьютера нужно учитывать:

• Мощность блока питания должна быть на 30-40% выше чем суммарное энергопотребление всех устройств, включая жесткие диски, материнскую плату, видеоадаптер, процессор, систему охлаждения, модули оперативной памяти, приводы оптических дисков. Так же рекомендуется подумать о перспективах подключения новых устройств или модернизации существующих.
• При выборе оперативной памяти обратите внимание на ее номинальное напряжение питания. Если напряжение питания не стандартное (1,7 — 1,9 В), то следует убедиться в том, что в настройках BIOS Вашей материнской платы можно настроить эти напряжения.
• Частота оперативной памяти. Если материнская плата не поддерживает тактовую частоту, на которую способны модули оперативной памяти, то нужно выбрать другую.
• Наличие необходимого количества кабелей питания. Очень часто мощные графические адаптеры требуют дополнительного питающего напряжения. Даже если блок питания, выбранный Вами, очень мощный, то это не означает, что у него имеется необходимое количество питающих кабелей. Это нужно проверять всегда.
• Проверка соответствия процессора материнской плате.
• Нужно проверить сколько тепла выделяет процессор за единицу времени. Это очень важный параметр. Подберите такую охлаждающую систему, чтобы она успевала отводить тепло от процессора на максимальной нагрузке. Если же Вы собираетесь заниматься разгоном компьютера, то этому моменту нужно уделять особо много внимания.

Процесс сборки компьютера

Подготовка к сборке компьютера

В первую очередь подготовьте свое рабочее место для сборки Вашего компьютера. Проверьте всю комплектацию устройств: крепежные элементы, шлейфы, соединительные элементы.

Мы не стали выделять установку блока питания в отдельную категорию статьи. Во многих системных блоках он уже установлен. Если же Вы приобрели другой блок питания или собираете компьютер в старом корпусе, то просто поменяйте блок питания, надежно закрепив его.

Примечание

Очень часто в комплекте с материнской платой идет маленький шприц или тюбик со специальным теплопроводным веществом. Это термопаста . Она наносится на поверхность процессора для лучшей передачи тепла радиатору системы охлаждения. Этим моментом нельзя пренебрегать. Если же у Вас нету термопасты, то ее необходимо приобрести отдельно. Хорошая термопаста, пользующаяся популярностью и обладающая низкой ценой КПТ-8.

Установка материнской платы

Сборку мы начнем с подготовки корпуса системного блока компьютера. Удалите все транспортные заглушки, наклейки, части упаковочного материала. Перед креплением материнской платы не забудьте установить заднюю панель, которая идет в комплекте с платой, а так же проверьте наличие посадочных шпеньков. По мере необходимости открутите некоторые или переставьте.

Внимание!

Перед тем как устанавливать материнскую плату, установите на нее пластмассовое крепление для радиатора процессора снизу.

Теперь аккуратно поместите материнскую плату на крепежные шпеньки, чтобы с ними совпали отверстия платы. При этом нужно немного прижать плату к задней части системного блока, придавив пружины на задней стенке корпуса. Затем закрутите винты.

Установка процессора

Приступим к следующему этапу сборки компьютера: установке процессора. Это очень важный момент, требующий предельной внимательности и аккуратности. Рассмотрим установку самых распространенных процессоров — Intel и AMD.

Процессор Intel

Процессоры компании Intel выпускаются для крепления на Socket 775. Это новый тип крепления процессоров, не обладающих ножками. Вместо ножек у этого типа процессоров есть специальные контактные площадки, которые прижимаются к материнской плате.

Чтобы установить процессор Intel на материнскую плату Вам необходимо:

1. Удалить с крепежной площадки на материнской плате защитную крышку;
2. Отвести в сторону и поднять рычаг;
3. Поднять металлическую скобку;
4. Установить процессор, опустить скобку и аккуратно прижать крепление рычагом.

Внимание!

Держите процессор только за края! Не трогайте руками контактные площадки процессора и радиоэлементы, припаянные снизу. Устанавливайте процессор строго вертикально, параллельно материнской плате, не допуская перекосов. Флажок на углу должен совпасть с треугольным флажком на плате.

Следующий этап — установка радиатора системы охлаждения на процессор. Перед этим необходимо нанести на всю поверхность процессора термопасту тонким слоем. Наносите равномерно, не допуская появления пустых участков. Лишнюю термопасту уберите сухой чистой тряпочкой.

Для того чтобы произвести установку кулера на процессор, установите его так, чтобы все четыре крепежных штыря попали в отверстия на материнской плате. Затем нажмите на каждый штырь, Вы должны услышать щелчок.

Теперь проверьте, что радиатор плотно прилегает к поверхности процессора. Осталось подключить кабель питания вентилятора к материнской плате — гнездо CPU-Fan.

Процессор AMD

Если же Вы выбрали процессор фирмы AMD, необходимо обратить внимание на то, что он обладает контактными ножками, в отличие от процессоров от Intel. Будьте аккуратны! Нельзя трогать руками ножки и гнуть их. Сегодня крепежные площадки для AMD есть типов Socket 939, Socket AM2, Socket AM3.

Установка процессора AMD не сильно отличается от Intel: главное учитывать совпадение флажков на процессоре и материнской плате.

Сложностей в установке кулера системы охлаждения тоже нет. Нужно просто закрепить металлическую скобу на пластмассовой площадке материнской платы и нажать на рычаг для того, чтобы придавить радиатор к поверхности процессора.

Установка модулей оперативной памяти

При установке модулей оперативной памяти проблем возникнуть не должно. Нужно просто отодвинуть защелки по краям слота, установить модуль и нажать на него до щелчка с обоих сторон.

Другой стороной Вы память вставить не сможете — на крепежной платформе материнской платы и на модуле самой оперативной памяти предусмотрены ключи для того, чтобы не допустить ошибку. Так что бояться нечего.

В рамках данной статьи будет поэтапно описано решение такой задачи, как самостоятельная сборка компьютера. При подобной компоновке техники присутствует целый ряд преимуществ, а вот недостатков практически нет. Причем с подобной задачей может справиться каждый юзер, независимо от уровня своей подготовки.

Преимущества и недостатки

При просмотре конфигураций ЭВМ в специализированных компьютерных магазинах часто возникает у потенциальных клиентов такой вопрос: «Как собрать компьютер самостоятельно?» Существующие предложения не всегда соответствуют требованиям и запросам. То видеокарта интегрированная, то материнская плата обрезана до безобразия, то оперативной памяти мало, то процессор медленный... В общем, нет той конфигурации, которая бы идеально подходила для задач пользователя. В итоге появляется закономерное желание получить именно тот ПК, который отлично подойдет для заданных целей, то есть купить комплектующие по отдельности, а затем собрать их воедино самостоятельно. При этом будет достигнуто целых два преимущества: экономия на сборке ЭВМ и идеальная для вашего случая конфигурация. Недостаток в этом случае один - ответственность за сборку и подбор компонентов ложится на ваши плечи. Но в этом нет ничего страшного.

Подбор комплектующих

Наиболее популярной платформой для сборки ПК на текущий момент является LGA 1150 (это разъем на материнской плате для установки ЦПУ). Именно на ее примере и рассмотрим процесс того, как собрать компьютер самостоятельно из комплектующих. В принципе, подобный алгоритм можно применить и для остальных платформ от «Интел» и «АМД», которые есть в продаже на сегодняшний день. Система будет собрана из следующих компонентов:

• Процессор - "Интел K" с тактовой частотой 3,5 ГГц, 4 ядрами на борту и системой трехуровневого кеша. Его производительности с головой хватит на 2-3 ближайших года. Это отличное решение для тех пользователей, которые по разумной цене хотят получить превосходную производительность.
• Материнская плата - Z97 Gaming от компании «MSI». Максимальная оснащенность при демократичной стоимости - вот ее преимущества.
• Корпус «Орион 202» от компании АЗЗА. Стильный и вместительный игровой корпус, в котором практически полностью исключена возможность перегрева комплектующих.
• Оперативная память «ТЕАМ 8Гб 1600МГц». Ее частота позволит максимально раскрыть потенциал процессора. Можно выбрать и продукцию других производителей, но с аналогичными характеристиками.
• Видеокарта от компании «MSI» с 2 Гб памяти.
• Жесткий диск модели WD10EZEX размером 1Тб от компании «Вестерн Дигитал».
• Твердотельный накопитель TS256GSSD340 размером 256Мб от «Transcend»
• Привод для чтения всех форматов дисков модели BD-W512GSA-100 от компании «TEAC».
• Кулер для охлаждения процессора DeepCool Theta.
• Блок питания Aerocool VP-750 на 0,750 кВт.

С комплектующими разобрались. Теперь выясним, как собрать компьютер-2014 премиум-класса из них (а это действительно ПК будет такого уровня). При желании конфигурацию можно изменить, но это не критично. Все нюансы, изложенные далее, подойдут практически для всех случаев. Если у вас проблемы с подбором комплектующих, то можно воспользоваться различными интернет-сервисами. Например, можно собрать компьютер в «Юлмарте», в разделе «Конфигуратор». Потом приобрести все необходимое и собрать ПК.

Корпус

Начинаем с корпуса. В комплекте должен иметься набор для монтажа (болтики, гаечки, заглушки) и шнур для подключения питания. Поэтому при извлечении его из коробки обращаем на это внимание. Для начала откручиваем 4 болта с тыльной стороны корпуса и демонтируем его (их аккуратным движением смещаем в эту же сторону: сразу правую, а затем левую или наоборот). Снимаем заглушку на месте установки материнской платы.

Жесткий диск и приводы

На следующем этапе того, как собрать компьютер по частям, необходимо заняться дисковой подсистемой. Она состоит сразу из трех устройств: жесткого диска, твердотельного накопителя и блюрейд-привода. Первый из них предназначен для хранения данных пользователя и игрушек. Твердотельный накопитель подойдет для инсталляции операционной системы и наиболее требовательных приложений. Последний представитель данной группы устройств позволит воспроизводить фильмы в высоком качестве. Также с его помощью можно установить "Виндовс". Монтаж начинается с блюрейд-привода. Он устанавливается в верхний отсек размером 5,25 дюйма. На переднюю сторону корпуса должен быть выведен отсек для установки дисков. Фиксируется он двумя болтами с каждой из сторон. Затем в нижние отсеки формата 3,5 дюйма нужно установить жесткий диск и твердотельный накопитель. Поскольку данные устройства обладают повышенным тепловыделением, то между ними необходимо оставить пустой отсек. Далее они фиксируются болтами точно так же, как блюрейд-привод.

Материнская плата

Итак, как собрать компьютер по частям? Продолжаем наш мастер-класс. Далее монтируется в корпус материнская плата. С его тыльной стороны необходимо снять металлическую заглушку. На ее месте устанавливается пластина, которая поставляется в комплекте с материнской платой. Укладываем корпус на бок так, чтобы внизу было место для крепления данного компонента. Из набора креплений нужно выбрать пластмассовый фиксатор. Разворачиваем материнскую плату к себе той стороной, с которой расположены алюминиевые радиаторы, и устанавливаем ее в правое верхнее отверстие. Готовим 7 болтов для крепления. Укладываем материнскую плату, заводим ее разъемы в пластину, при этом отверстия для болтов также должны совпасть. Фиксируем данный компонент при помощи заранее заготовленных семи болтов и крестообразной отвертки. Закручивать нужно так, чтобы плата не треснула.

Процессор

Ну как, собрать компьютер самостоятельно достаточно просто, не правда ли? Продолжаем. Теперь нужно установить в сокет (квадратный разъем на материнской плате, расположен в ее верхней части рядом с 2-мя радиаторами) Для этого отводим в сторону от него металлическую ручку и приподымаем ее вверх. Затем снимаем пластмассовую заглушку. Потом извлекаем из упаковки процессор и располагаем его так, чтобы золотистый треугольник находился в правом нижнем углу, в таком положении его и устанавливаем в разъем. Он должен без усилий в него войти. После этого возвращаем металлическую ручку в исходное положение.

Кулер

Обдумывая, как собрать компьютер своими руками,следует понимать, что далеенеобходимо оснастить ЦПУ системой охлаждения. В комплекте с кулером имеется шприц с термопастой. Аккуратно ее выдавливаем и наносим тонким слоем на поверхность процессора. Далее располагаем кулер так, чтобы его крепления совпали с отверстиями на материнской плате. Аккуратно его устанавливаем и фиксируем. Провода от него подключаем к разъему «CPUFAN» и укладываем так, чтобы они не могли запутаться в лопастях вентилятора или других подвижных элементах.

Видеокарта

Двигаемся далее. Мастер-класс под названием: "Как самостоятельно собрать компьютер из комплектующих" уже близок к завершению. Теперь необходимо установить графический адаптер. Сначала аккуратно убираем две заглушки на корпусе напротив слота материнской платы PCI-EXPRESS 16x. Затем извлекаем ускоритель из упаковки и устанавливаем его до упора в это место. При этом панель с разъемами должна попасть именно на место удаленных заглушек, а интерфейс подключения - в слот расширения материнской платы. Далее он фиксируется при помощи болтика на корпусе.

Оперативная память

На следующем этапе монтируется оперативное запоминающее устройство. В данном случае используются две планки по 4 Гб. Подобного объема оперативной памяти достаточно для решения любой задачи на сегодняшний день. Извлекаем их из упаковки. Первый модуль устанавливаем в слот «DIMM1». При этом «ключи» планки памяти и материнской платы должны совпасть. Также при установке обязательно должны замкнуться по сторонам и фиксаторы. Аналогичным образом второй модуль инсталлируется в слот «DIMM2».

Блок питания

Условно по способу установки блоков питания корпуса бывают двух видов: с верхней установкой и с нижней. Последний вариант более предпочтителен, поскольку в данном случае имеется больше свободного места рядом с материнской платой, что обеспечивает лучшее охлаждение ее компонентов. Именно такая установка блока питания в данном случае и предусмотрена. Поскольку в рамках данного материала дается ответ на вопрос о том, как собрать мощный самостоятельно, то без установки соответствующего блока питания не обойтись. В данном случае его мощность составляет 750 Вт, и этого более чем достаточно для нормального функционирования такой компьютерной системы. Устанавливается он следующим образом:

• Разворачиваем его так, чтобы вентилятор выходил на тыльную сторону корпуса.
• Укладываем на дно компьютера.
• Аккуратно просовываем его до упора к задней стенке. При этом смотрим за проводами. Они не должны цепляться за другие компоненты вычислительной системы. Если это произойдет, то можно что-то сломать. Так что внимательно за этим смотрим.
• Фиксируем при помощи четырех болтов (имеются в комплекте с корпусом).

Подключение

На завершающей стадии нужно выполнить коммутацию и собрать корпус. Начинаем с подключения материнской платы. Самый большой разъем от блока питания подсоединяем к ней. Его контакты идут в два ряда. Он должен легко подключаться. Если не получается вставить этот разъем, то его нужно развернуть на 180 градусов и попытаться подсоединить в таком положении. Затем к материнской плате подключается лицевая панель корпуса. Все контакты, которые для этого используются, расположены в ее правом нижнем углу. В первую очередь присоединяем «Повер» и «Ресет». В этом случае полярность роли не играет. А вот при подключении «Спикер», «HDD Led» и «Power Led» ее нужно соблюсти. Поэтому смотрим инструкцию на материнскую плату и уточняем правильность сборки. Далее находим четырехконтактный разъем дополнительного и устанавливаем его в соответствующее гнездо на ней. При этом провода нужно проложить так, чтобы они случайно не попали на лопасти кулера и не остановили его. Теперь подключаем накопители к материнской плате. Шлейфы для этого прилагаются к ней. Одним концом первый из них устанавливается в разъем «САТА 1», а вторым - в слот твердотельного накопителя. Аналогичным образом подключается жесткий диск, только теперь используется уже «САТА 2». И в «САТА 3» устанавливаем провод от привода компакт-дисков. Далее подключаем разъемы от блока питания к накопителям. Сначала подсоединяем твердотельный накопитель и жесткий диск, а затем - отдельный провод на привод чтения и записи компакт-дисков. На завершающем этапе возвращаем в исходное положение боковые крышки корпуса и фиксируем их. После этого ПК готов к использованию. Как видим, собрать компьютер самомуне составляет особого труда. С этим может справиться каждый.

Тест

Итак, опишем заключительный этап сборки. Следя советам о том, как собрать мощный компьютер своими силами, необходимо помнить, что нужно выполнить тестирование. Для этого к нему подключаются все внешние устройства (монитор, мышка, клавиатура и прочее). Также к блоку питания подводится провод от сети питания 220В. После этого подается напряжение путем нажатия кнопки «Power». Далее при включении зажимаем клавишу «DEL», а после входа в БИОС отпускаем ее. После этого на вкладке «Main» (то есть «Главная») проверяем конфигурацию оборудования. Если что-то отсутствует (например, 4 Гб вместо 8 Гб), то выключаем ЭВМ и проверяем правильность установки отсутствующего элемента. На следующем этапе нужно приступать к установке операционной системы, драйверов и прикладного программного обеспечения. Данная процедура уже не относится к тому, как собрать компьютер своими руками. Поэтому она и не будет рассмотрена в рамках данного материала.

Итоги

В этой статье описан простой и понятный порядок самостоятельной сборки компьютера. Выполняя ранее изложенные указания, решить данную задачу не составит особого труда. При этом вы получите именно тот ПК, который наилучшим образом будет соответствовать вашим требованиям и запросам. Еще один плюс такого решения заключается в том, что при желании этот компьютер можно легко и просто модернизировать. Например, вы решили увеличить количество памяти. Для этого достаточно снять боковую крышку, установить модули в пустые слоты и собрать его заново. Аналогичным образом можно заменить видеокарту или добавить новый жесткий диск. Надеемся, теперь вам понятно, как собрать компьютер самостоятельно.

Компьютер, как конструктор, состоит из нескольких плат и устройств. Если знать предназначение каждой из них, можно собрать собственный, суперкомпьютер. Сборка компьютера вместе с установкой операционной системы может занять от 1 часа до 3 часов при наличии всех деталей и необходимого программного обеспечения. Мы расскажем вам как быстро и без проблем справиться с этой не сложной задачей.

Материалы и инструменты:

• Крестовая отвертка или шуруповерт
• Корпус компьютера
• Материнская плата
• Процессор со специальным термоклеем
• Звуковая карта (может быть встроена в материнскую плату)
• Видео карта (может быть встроена в материнскую плату)
• Оперативная память
• Винчестер (HDD)
• Клавиатура
• Адаптер питакния (пилот)
• Монитор
• Минимальное необходимое программное обеспечение - операционная система (Windows, Linux...) и ещё часто для работы необходим текстовый редактор (Microsoft office, Open office...)

Внимание - при сборке компьютера соблюдайте правила работы с электроприборами, а так же инструкции, прилагающиеся к деталям.

Выбор компьютера:

• Определитесь, с тем, какие задачи будет выполнять компьютер. Стоимость компьютера напрямую зависит от сложности возложенных на него функций. Для работы в офисных приложениях World и Excel Вам хватит недорого офисного компьютера. Для работы с графическими приложениями и для игр Вам понадобится мощный и дорогой компьютер.
• При покупке деталей для будущего компьютера, уточните у продавца, совместимы ли те или иные детали между собой. Все детали, прежде всего, должны быть совместимы с корпусом компьютера и материнской платой.

Инструкция по сборке компьютера:

1. Приготовьте крестовую отвертку или шуроповерт и освободите площадку для сборки компьютера.

2. Начнем сборку с корпуса. В зависимости от конструкции корпуса снимите боковую крышку корпуса либо общую крышку корпуса. При этом, Вам откроется пустое пространство корпуса.

3. Положите компьютер на бок, для того, что бы Вам было удобно вставлять в него необходимые запчасти.

4. Откройте упаковку с материнской платы - эта самая большая плата от компьютера. К материнской плате подключаются все устройства Вашего компьютера и установите материнскую плату на внутреннюю боковую часть компьютера, таким образом, что бы разъемы, находящиеся на торце платы подходили к задним отверстиям корпуса компьютера. А внутренние разъемы смотрели во внутрь.

5. Закрепите материнскую плату на корпусе компьютера.

6. Выньте процессор из упаковкии осторожно - строго по инструкции входящей в комплект вставьте в разъем материнской платы. С помощью специального клея входящего в комплект с процессором - плотно приклейте к процессору куллер (вентилятор)

7. Теперь установите блок питания в корпус компьютера.

8. Привинтите с наружной стороны корпуса необходимое количество шурупов.

9. Подключите питание материнской платы.

10. Вставьте в корпус винчестер.

11. Подключите винчестер к материнской плате. Два шлейфа - один шлейф питания, а второй для обмена информациии с материнской платой.

12. Вставьте с передней части корпуса CD-ROM.

13. Со внутренней стороны корпуса подключите его к материнской плате. Один конец шлейфа воткните в гнездо CD-Rom, а другой конец воткните в материнскую плату.

14. Теперьнеобходимо подключить питание к CD-Rom

15. Аналогично Вы можете подключить к компьютеру и другие устройства (Floppy дисковод, ещё один CD-Rom) Количество подключаемых устройств ограничено количество соответствующих портов и шлейфовна компьютере.

16. В соответствии с инструкцией, с помощью входящих в комплект проводов, соедините материнскую плату с дополнительными разъемами (Audio, USB...)

17. Если у Вас «внешняя» видеокарта, напротив соответствующего слота, накорпусусе компьютера выломайте защитную вставку на корпусе компьютера.

18. Вставьте материнскую плату в специальный слот

19. Если соберетесь её снять, не забудьте, о том, что в момент вставки видеокарты плата защелкнулась на предохранитель. Поэтому перед отключением видеокарты снимите предохранитель

20. Аналогичным образом Вы можете подключить другие устройства - в данном случае подключен модем.

21.Вставьте плату или платы оперативной памяти в соответствующие слоты материнской платы. Для этого раздвиньте предохранители в боковые стороны и осторожно вставьте плату на место. При этом будьте внимательны, т.к. выемка в середине оперативной памяти должна совпадать с выпуклостью слота на материнской памяти. Равномерно надавите на оперативную память и она защелкнется в гнездо материнской памяти.

22. Закройте корпус компьютера.

23. Ну чтож, похоже мы собрали основную часть компьютера, теперь осталось подключить периферию и питание. Для этого подключите в соответствующие порты внешние устройства. Эти порты находятся на задней стороне корпуса Вашего персонального компьютера.

24. Включите в зеленое гнездо - зеленый штекер от Ваших колонок либо наушники. Если будете подключать микрофон, то его нужно будет подключить к розовому гнезду.

25. Если у Вас есть локальная сеть, то подключите сетевой провод в соответствующее гнездо

26. Подключите компьютер к монитору, для этого воткните в специальный разъем компьютера провод с большим синим штекером. Если у Вас на компьютере встроенная материнская плата, то Вы легко догадаетесь куда включать этот шнур. А если две видеокарты т.е. одна встроенная, а вторая дополнительная, то включайте шнур в дополнительную видеокарту, теперь она будет обрабатывать графику.

27. В монитор нужно воткнуть другой конец этого провода и провод питания.

28. Теперь подключите к блоку питания компьютера провод питания - его штекер находится сзади и вверху корпуса. Переведите включатель из положения (0) в положение (-), то же самое возможно необходимо будет сделать с монитором.

29. Воткните провода питания компьютера и монитора в адаптер питания

30. На передней части корпуса нажмите на большую кнопку

32. Если на мониторе появилась надпись, то Вы успешно собрали свой компьютер!

33. Теперь Вам предстоит установить операционную систему и другие необходимые для работы программы.

Привет друзья! Если вы компьютерный энтузиаст, то научиться самостоятельно собирать компьютер для вас не составит особого труда.

Когда я написал эту статью, то сразу показал её человеку, который ни разу не производил сборку персонального компьютера. Он внимательно её прочитал и стал задавать мне вопросы, из которых я понял, что публикацию нужно срочно дополнить множеством мелочей, только тогда она станет понятна начинающим, в результате я несколько раз почти полностью переписывал статью и вот только теперь предлагаю на ваш суд.

В своей прошлой публикации я объяснил вам, ну а сегодня мы самостоятельно произведём классическую сборку ПК. Собирать компьютер лучше всего на столе, чтобы вам было всё видно и максимально удобно. Начнём с нанесения термопасты на процессор и установки его в сокет материнской платы, затем компонуем процессорный кулер и подключим его , после этого вставим в специальные разъёмы на материнке модули оперативной памяти, далее монтируем блок питания в корпус и стягиваем провода, закрепляем в системнике SSD, HDD, и только после этого устанавливаем в корпус материнскую плату...

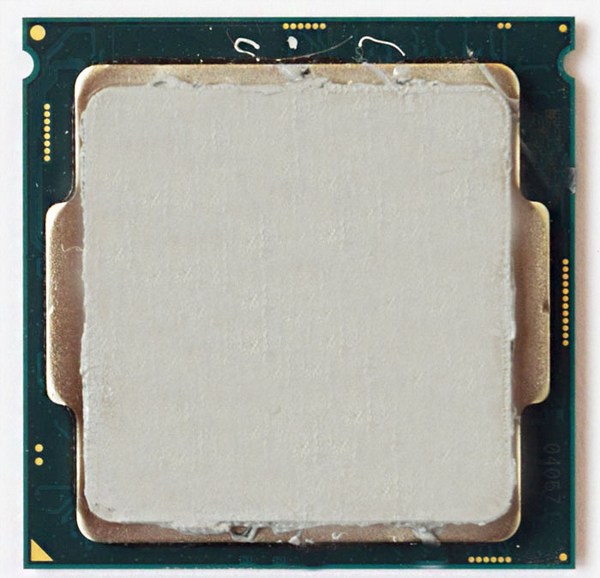

Во-первых, нам нужно купить термопасту и нанести тонким слоем на процессор. Стоит она недорого и продаётся обычно вместе со специальной твёрдой карточкой, с помощью которой, в буквальном смысле, размазывается по поверхности . Зачем нужна термопаста? В ходе работы процессор сильно нагревается и с помощью термопасты эффективно отводит от себя тепло радиатору охлаждения.

Установка процессора в материнскую плату

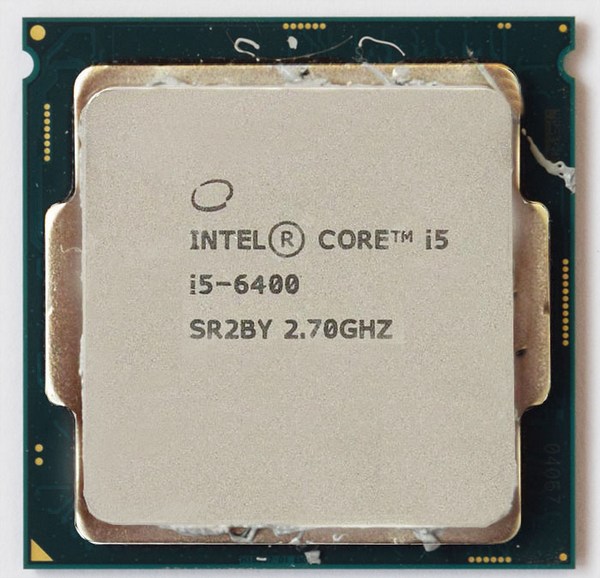

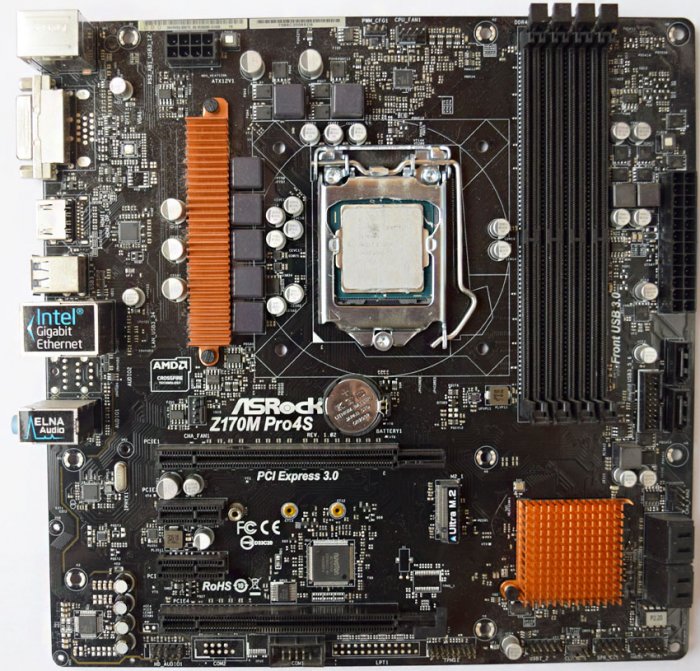

Теперь устанавливаем процессор в , в моем случае i5 6400 и Asrock z170m pro4s. Производить установку процессора в сокет стоит очень осторожно и аккуратно, чтобы его не повредить. В особенности это относится к процессорам фирмы AMD, так как в отличие от процессоров Intel, которые имеют контактные площадки, у первых есть так называемые "ножки”, погнув которые процессор перестанет работать. Итак, открываем гнездо сокета на материнской плате с помощью боковой защелки и смотрим на ключи, которые показывают нам, как правильно следует вставлять процессор.

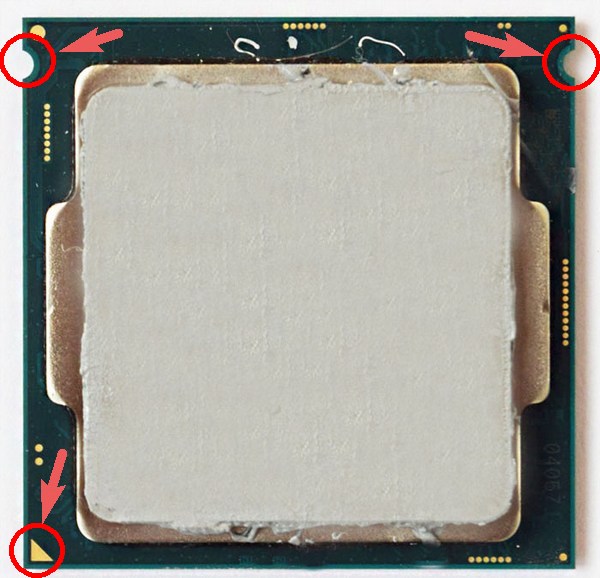

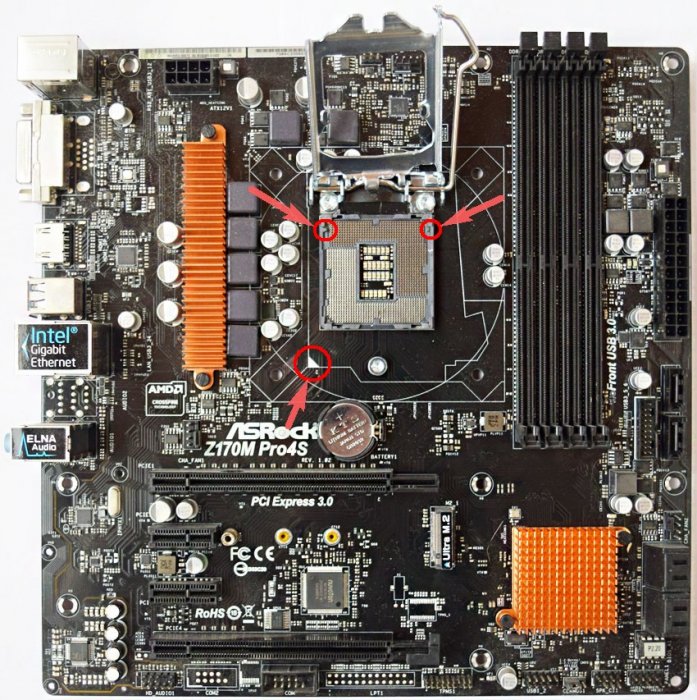

Берем процессор в руки и видим, что на нем есть соответствующие выемки, и треугольник в уголке благодаря которым будет сложно ошибиться в процессе установки.

Аккуратным движением руки просто кладем процессор в гнездо,

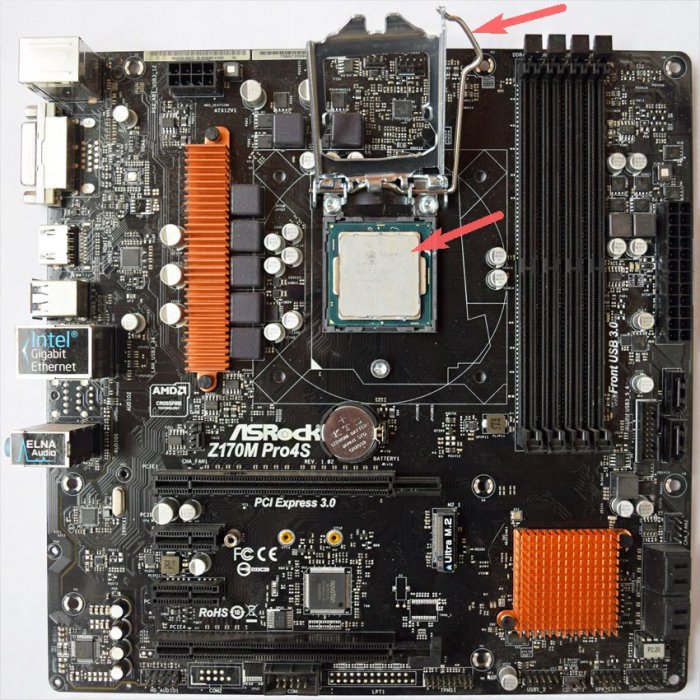

Убеждаемся, что он там не болтается и закрываем боковую защелку.

Кулер охлаждения процессора

Далее, я предпочитаю обмундировать материнскую плату по полной программе и устанавливаю на нее и оперативную память сразу же, вне корпуса, потому что лично мне с моими большими руками делать это в тесном пространстве (внутри корпуса) проблематично.

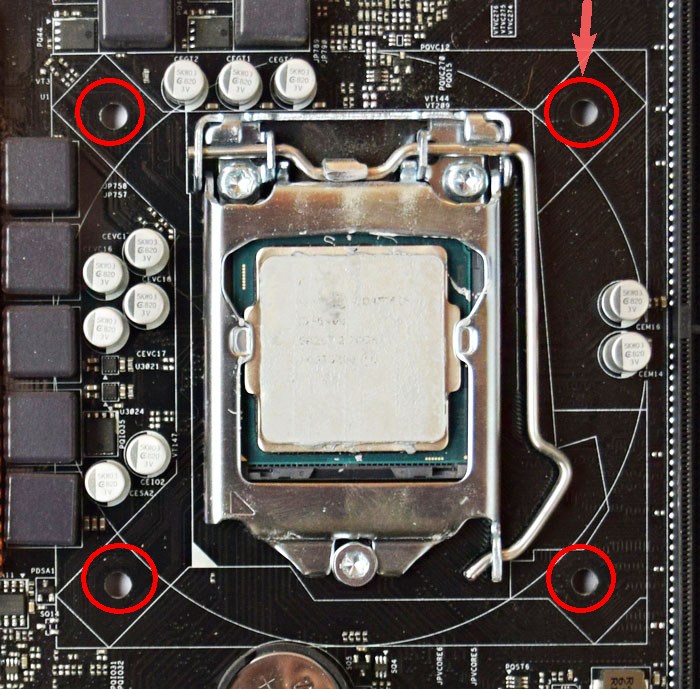

Итак, смотрим на материнскую плату и видим специальные разъемы под крепления кулера, туда- то мы с вами его и поставим.

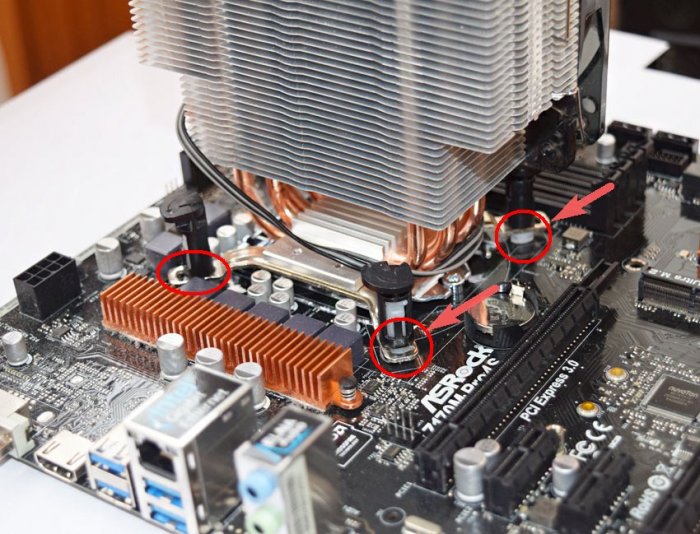

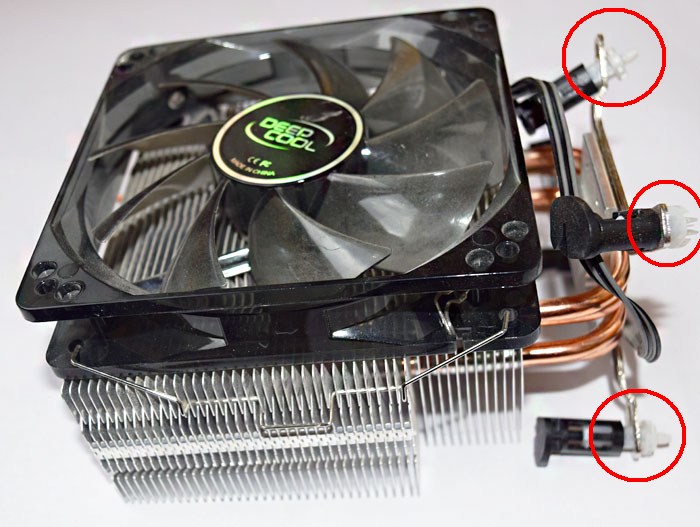

Делается это просто, берем кулер, попадаем в отверстия специальными ножками и защелкиваем их.

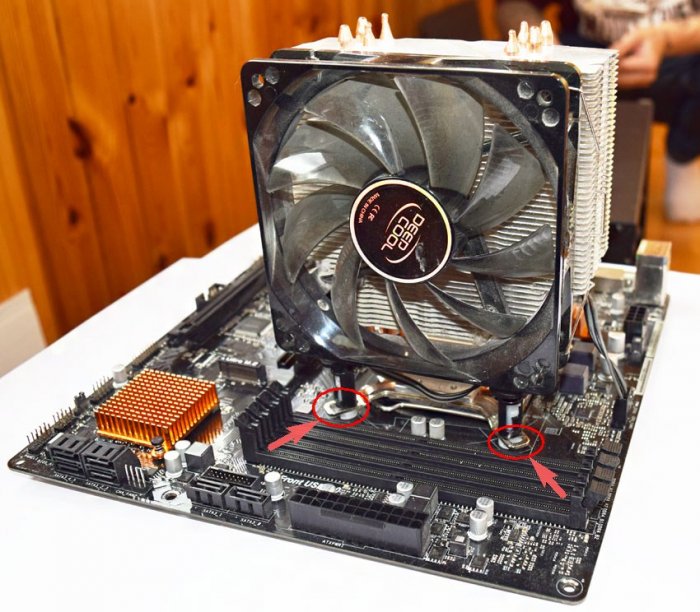

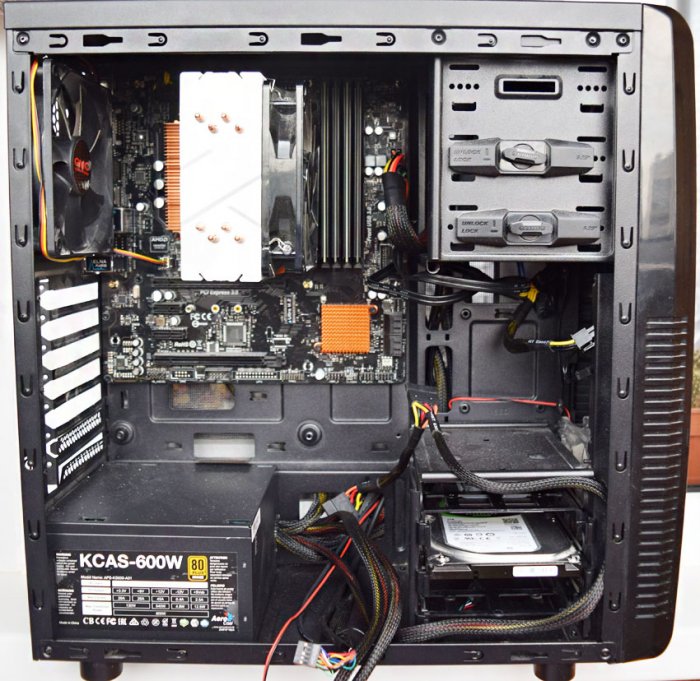

После установки все будет выглядеть следующим образом.

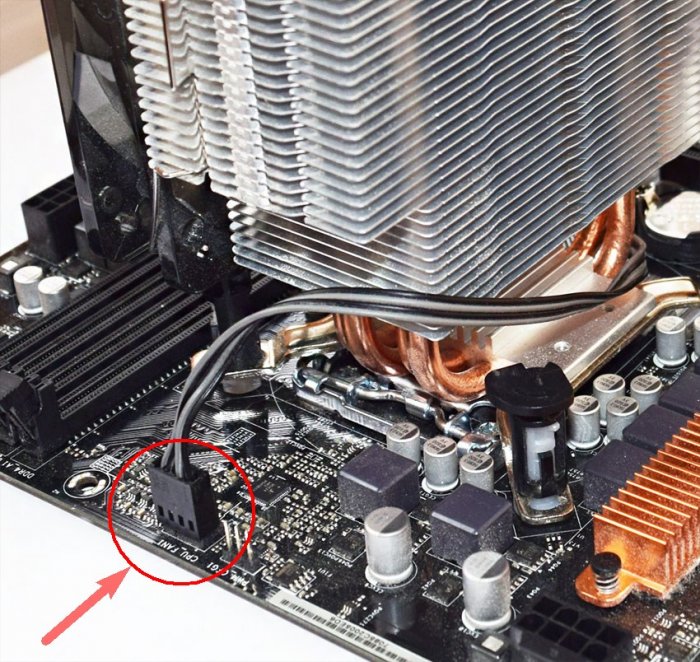

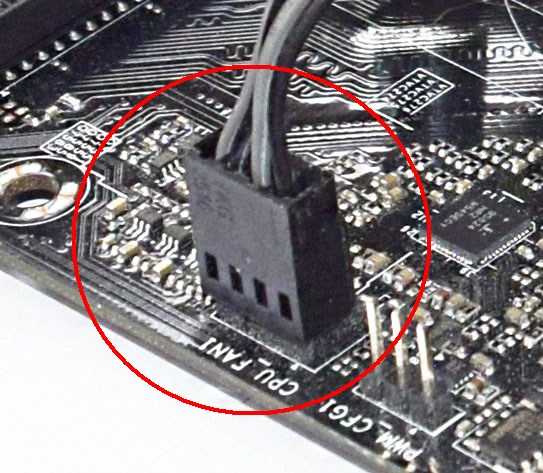

Не забываем так же подключить питание кулера в специальный разъем на материнской плате под названием CPU FAN .

Оперативная память

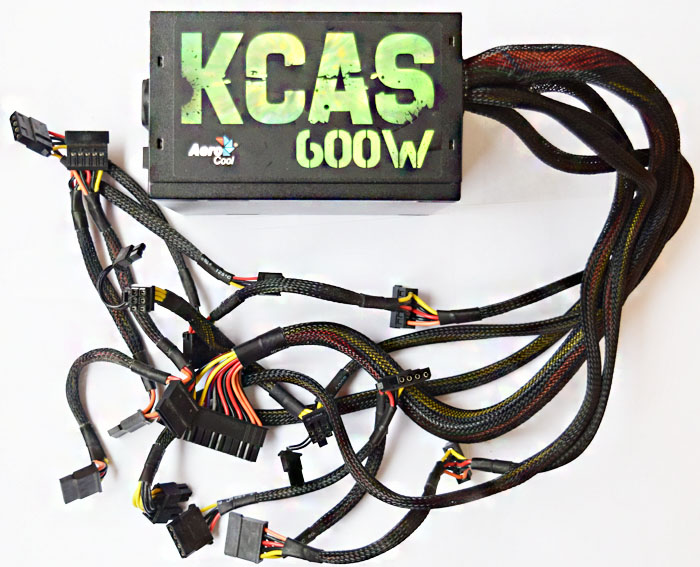

Блок питания

Теперь, когда материнская плата полностью заряжена, переходим к установке в корпус. Многие советуют устанавливать в корпус сначала материнскую плату, я же предпочитаю и рекомендую вам начинать с БП, ведь если последовать моему совету можно и все необходимые провода протянуть должным образом и избежать повреждений мамки, так как блок, как правило, очень большой и занимает много места. Одно неловкое движение и можно легко повредить микросхемы – до свидания материнка. В моем случае корпус GMC Forge и БП Aerocool KCAS 600W.

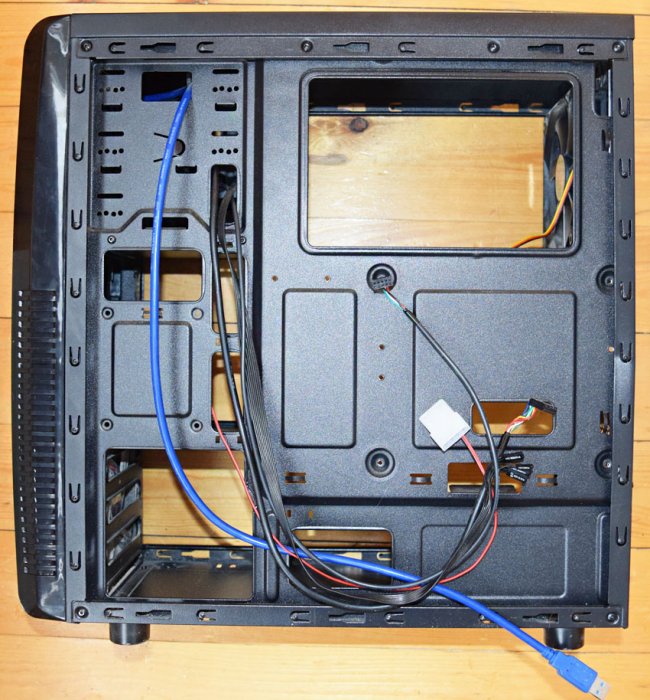

Установка блока процесс очень простой. Ставим, протягиваем провода по своему желанию и закручиваем шурупы в специальные отверстия на корпусе сзади.

Хочу отметить, что блок питания всегда устанавливается таким образом, чтобы вентилятор был направлен вниз при нижнем креплении блока. Внутри корпуса можно сказать свой микроклимат и своя температура, поэтому будет лучше, если блок питания будет втягивать прохладный воздух снаружи, а не теплый изнутри.

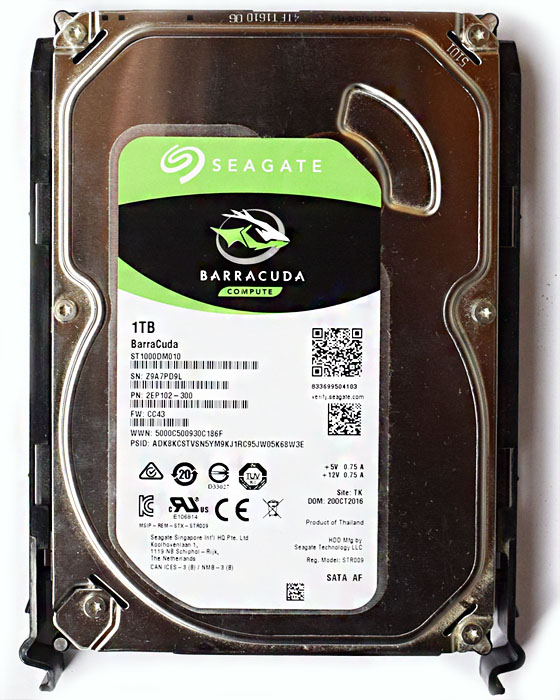

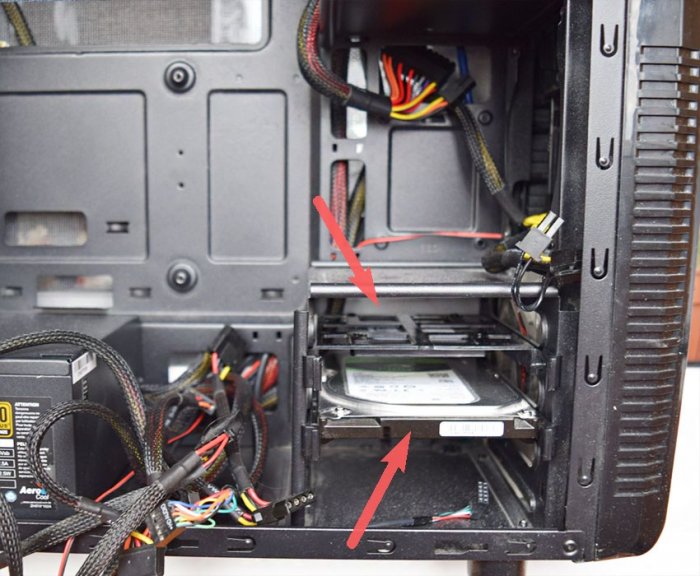

Твердотельный накопитель SSD и жёсткий диск

Теперь до установки материнской платы по той же причине аналогичной с блоком питания. Вставляем твердотельный накопитель и винчестер в соответствующие корзины, если они есть, если их нет, то просто прикручиваем к корпусу. У меня в системе будет упорно трудиться Patriot Spark 128gb и Seagate Barracuda 7200 1000gb.

Материнская плата

Переходим к установке материнской платы в корпус. На самой мамке есть специальные отверстия для крепления, в зависимости от модели количество этих отверстий может различаться. Вставляем материнку в корпус в соответствии с этими креплениями и закручиваем шурупами, которые обязательно идут в комплекте с корпусом.

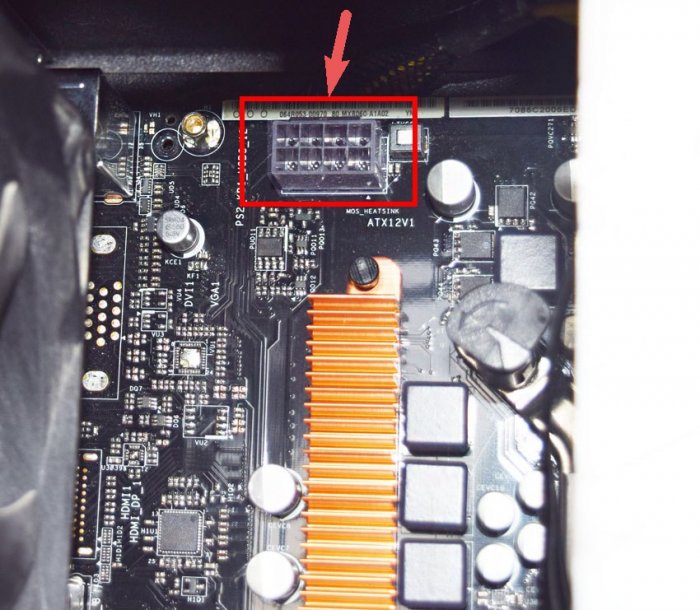

Питание процессора

Ну и наконец, нам осталось все это добро подключить между собой. Начнем с питания процессора. Разъем под питание бывает 4pin и 8pin и находится, как правило, непосредственно около процессора. Находим соответствующий кабель у блока питания и подключаем.

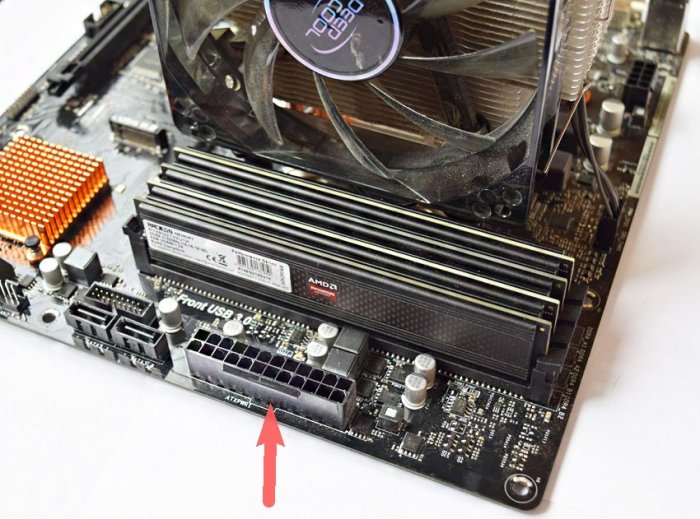

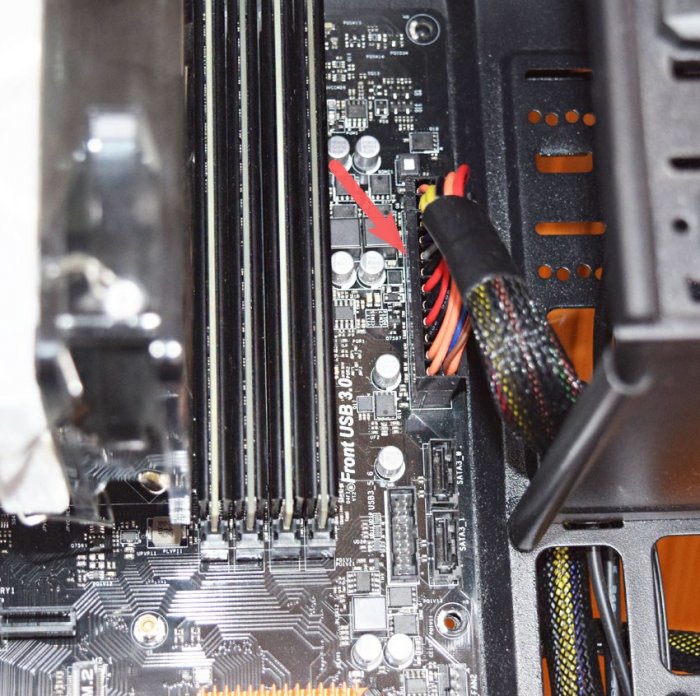

Питание материнской платы

Корпусной кулер

Переходим к подключению корпусных кулеров на вдув/выдув. Подсоединяются они в соответствующие разъемы на материнской плате с названием CHA FUN или SYS FAN или аналогичным.

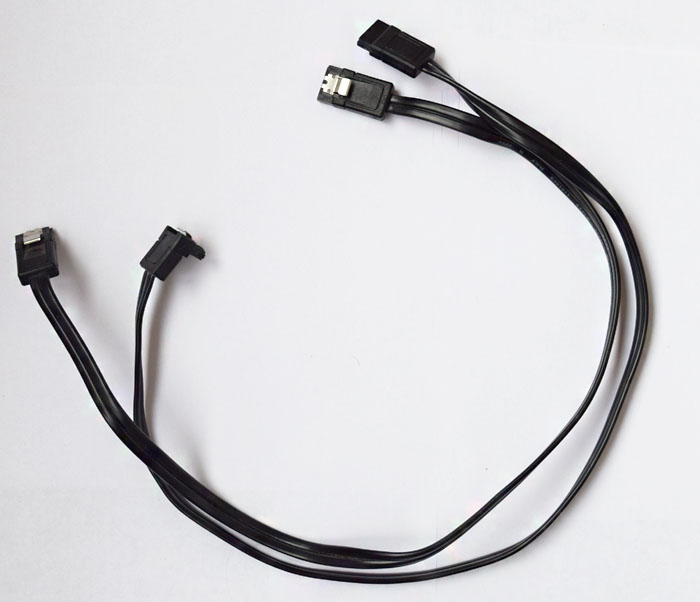

Теперь подключим наши накопители интерфейсными кабелями SATA в соответствующие слоты на материнской плате.

Не забываем подключить дополнительное питание на наши накопители. В моем случае это можно сделать с обратной стороны корпуса.

Подключение кабелей передней панели к материнской плате

Ну и напоследок я решил оставить самое сложное, что у большинства пользователей вызывает некоторые проблемы, а именно подключение питания передней панели. Все разъемы находятся в нижней части материнской платы. Начнем со звуковых выходов. Берем провод с названием AUDIO и подключаем в разъем с таким же названием.

Статья001 - Как собрать системный блок из комплектующих самому (v.1.1)

В данной статье будет написано о том, как человеку, относительно слаборазбирающемуся в компьютерах, самому собрать из комплектующих системный блок (СБ).

Причина написания статьи такова - существует тип пользователей компьютера, которые в целом неплохо разбираются (или начинают разбираться) в компьютерах, но сами они никогда не собирали комп и имеют желание, но не имеют подробного руководства как именно это сделать (т.е. "теоретикам" и "новичкам").

Автор не претендует на единственность и "правильность" методики его сборки, поскольку вариантов сборки может быть множество, в зависимости от различных условий. Опытный сборщик может собрать комп несколько иным путем. Это можно сравнить в различными вариантами решения математической задачи, где результат в целом один и тот же.

Как правило, компьютер в стандартной комплектации состоит из:

Монитора;

Клавиатуры и мышки;

Из названия ясно, что будет объяснена методология действий по сборке "системного блока". Притом корпус форм-фактора АТХ.

Всякие microATX, flexATX, mini-ITX, BTX - не рассматриваются.

Системный блок в стандартной комплектации состоит из девяти комплектующих. Вот они:

5. кулер на процессор

6. жесткий диск (он же - хард)

7. двд-привод (или привод оптических дисков любого вида - далее, для простоты будем считать, что это двд-привод)

8. блок питания (он же - БП)

Итак, приступим. Сборка СБ состоит из трех частей. Рассмотрим каждую подробно. Описывать абсолютно все не буду - для этого есть книжки-инструкции к материнке и к корпусу. Останавливаться буду на важных мелочах.

I. Подготовка корпуса.

Первым делом берем корпус.

1. [Столбики (шпеньки)]

В комплектацию корпуса входит полиэтиленовый пакетик, где обычно положены следующие вещи:

1.1. Крепежные болтики двух видов (с частой резьбой и с редкой резьбой.

На фотке снизу четко видно, что слева лежат болтики с редкой резьбой, а справа - с частой резьбой.

1.2. Шестигранные болтики с винтовым отверстием сзади (так называемые "шпеньки" - я же, для простоты буду далее их называть "столбики").

Их нарезы также бывают двух видов - с частой и редкой резьбой. Это снизу четко видно.

1.3. Также заранее стоит проверить следующее - внутренние нарезы столбика подходят к болтику с редкой или частой резьбой?

Для закрепления матплаты хороши болтики с широкой (большой) шляпкой - их удобно закручивать и они обеспечивают лучший и надежный прижим. Поэтому на всех фотках именно такие болтики.

1.4. PC-спикер (он же "пищалка").

[фотку потом добавлю]

В топовых корпусах комплектация может быть побогаче - дополнительно прилагаются стяжки, фирменные корпусные крепления-держалки для хардов и приводов, переходники с 5,25" на 3,5"/2,5", наклейки с названием фирмы-производителя, дополнительные порты USB3.0 и e-SATA и многое другое...

Необходим этот пакетик - нужны будут столбики.

1.5. Берем материнскую плату и прикладываем к поддону корпуса в том месте, где ее крепят (т.е. материнку).

Запоминаем по отверстиям в матплате те места (дырки), где надо закрепить столбики, затем матплату убираем, чтобы не мешалась. Сразу же отмечаем маркером необходимые отверстия.

1.6. Затем крепко завинчиваем плоскогубцами или иным подходящим инструментом столбики в поддоне в отмеченных местах.

Иногда бывает, что столбики были уже предустановлены - в этом случае их следует при необходимости переместить в нужное отвестие и/или крепко закрутить до конца.

Лишних столбиков на поддоне быть не должно - они помешают установке матплаты и могут ее повредить. Обычно отверстий (а значит и столбиков) в плате форм-фатора АТХ бывает 9 штук.

2. [Заглушка]

2.1. В комплектацию матплаты входит заглушка для разъемов матплаты.

Выглядит она вот так.

2.2. Сзади корпуса для заглушки есть соответствующее место.

2.3. Берем заглушку и изнутри корпуса закрепляем ее, путем сильного надавливания, очень сильного:)

3. [Харды + двд-привод]

После этого идет закрепление харда или хардов в корпусе. В обычных корпусах хард фиксируется четырьмя болтиками (по два с каждой стороны), которые завинчиваются в предумотренные для этого отверстия:

Харды закрепляются болтиками с редкой резьбой.

В топовых (и не очень топовых) корпусах производитель вправе изменить способ крепления хардов, руководствуясь следующими целями:

Упрощение (редко - усложение - по уважительным причинам) метода фиксации для экономии времени и нервов;

Уменьшение вибрации и шума от хардов;

Использование самих рук, без участия разного рода инструментов - плоскогубц, отверток...

В моем случае - это специальные винты с резиновой шайбой посередине - завинчиваются руками.

А двд-привод фиксируем четырьмя болтиками с редкой резьбой. Как правило - в самом верхнем 5,25" слоте корпуса.

Блок питания в современных БП может располагаться как сверху, так и снизу. Хотя налицо тенденция к "нижнему" расположению БП. Фиксируется он также четырьмя болтиками с редкой резьбой.

Причем - если БП вверху - для него существует единственный вариант фиксации - решеткой вниз. В такой позиции он забирает снизу горячий воздух и пропуская через свои "внутренности" выводит за пределы корпуса.

Если БП внизу - он может фиксироваться как решеткой вниз, так и вверх. Обычно производитель корпуса выбирает только один из этих двух вариантов фиксирования БП - какой именно можно определить по соответствующим отверстиям для болтиков.

Но нередки и такие варианты, когда самому сборщику дается выбор - и он может закрепить по своему желанию, поскольку "дырок" в этом случае в два раза больше - "крепи как хочешь".

Ответ прост - потому что БП имеет кучу шлейфов, которые зачастую мешают "копанию" в системнике. Этим мы экономим время, хотя... это не столь важно.

На двух фотках снизу видно, что при двух разных положениях БП, отверстия также находятся в разных местах.

Вентилятор снизу:

Вентилятор сверху:

II. Подготовка материнской платы.

1. [Процессор]

Берем в руки матплату и ложим его на стол, прежде подложив под него слой мягкого материала - полотенце, тостый слой газеты или бумаги - для защиты ножек на обратной стороне платы.

Затем открываем гнездо сокета и аккуратно вынимаем темную заглушку, предназначенную для защиты "ножек". Прежде чем это сделать - внимательно несколько раз прочитать инструкцию по установке проца на материнку. Потом следует спокойно и не спеша, четко "уложить" проц на сокет и закрыть сокет. Проц укладывается единственно верным образом, поскольку сбоку есть "ключ" и по другому его никак положить не получится.

Но что я тут расписываюсь? В мануале материнки все предельно понятно "разжевано" как это делать, да еще и с фотками.

2. [Оперативная память]

Итак, процессор на месте. После идет установка планок оперативной памяти. Для этого в слоте для планок раскрываем фиксаторы сбоку, которых приходится по две штуки на планку. Затем берем планку и аккуратно надавливаем его в "гнездо". Как только планка опустится на место - фиксаторы сбоку опустятся вниз и "схватят" планку с двух сторон. Проделываем эту операцию для всех планок. Эта операция также описана более подробным образом в мануале.

Также мне подсказали, что нынче модно делать крепления димок с одной стороны - удобно это или нет - не знаю.

Кулер служит для охлаждения процессора во время работы. Кулер "пристыковывается" в поверхности проца не абы как, а посредством "термоинтерфейса" - термопасты, которая заполняя неровности "стыковки" двух металлических поверхностей обеспечивает лучшую теплопередачу.

Вообще-то процесс фиксации кулера на процессор с материнкой заслуживает отдельной статьи, поскольку это довольно сложная задача (и обширная/спорная тема) для новичка, ибо необходимо учесть при этом несколько важных факторов (применительно к топовому кулеру):

Кулер процессора, методика его крепления, крепления вентиляторов, бэкплейта и прочих;

Сама термопаста, ее густота/вязкость, теплопроводность (применительно к ровности подошвы кулера);

Количество наносимой термопасты;

Методика нанесения термопасты на обе поверхности;

Методика фиксирования кулера на матплату.

Хотя, кажется, что все просто - взял пальцем и намазал. Лично для меня не все так ординарно.

Кулер мы посади после планок памяти потому, что в некоторых случаях уже установленный кулер мешает последующей установке планок.

III. Итоговая сборка.

1. Приводим подготовленный в первой части корпус (с хардами, приводом и БП) в горизонтальное положение.

Подготовленную во второй части материнку (с кулером и оперативной памятью) аакуратно ложим в нужное место и фиксируем болтиками.

2. [Провода, кабели, шлейфы]

Перед подключением видеокарты следует подключить кабели питания, интерфейсные кабели, провода вентиляторов корпуса, кабели и провода USB, аудио, power, reset и led"ы. Все это снова подробно описано в мануале материнки.

2.1. Соединяем провод 24-пин питания материнки и затем 4-пиновый (или 8-пиновый) провод питания проца к материнке.

2.2. Соединяем тонкие проводки power, reset, power led и hdd led (согласно рисункам в мануалеу), а также колодки USB2.0 и USB3.0 (если есть) и аудио-провода разъемов на передней части корпуса;

2.3. Затем идет очередь интерфейсных кабелей SATA - от материнки к соответствующему разъему на хардах.

Не забываем о проводах вентиляторов корпуса (их тоже подключаем к соотв. разъемам на материнке согласно мануалу).

2.4. И последним идут кабели питания для SATA хардов - от БП к соотвествующему разъему на хардах.

3. [Видеокарта]

Последней подключаем видеокарту. Берем ее в руки, осторожно приблизив ее к разъему PCI-E на материнке надавливаем пока не войдет до конца. И слева закрепляем двумя болтиками, для надежной фиксации.

Не забываем подключить к видеокарте провода дополнительно питания от БП. Обычно они бывают или . "pin" - это число контактов на разъеме питания.

И, наконец, закончив, получаем следующую картинку:

Использованное железо:

Процессор Intel Core i5 2500K, 4600 MHz, 1,35 V

Кулер ThermalRight Archon, TR TY-150 x 1000 rpm, TR TY-140 х 1300 rpm

Термоинтерфейс Arctic Cooling MX-2

Матплата ASRock P67 Extreme6 P67 (bios P1.60)

Память DDR3, 2 x 4 Gb, 1333 @ 2133 MHz, HMT351U6CFR8C-H9, 10-11-10-30-2T, 1.59 V

Хард 500 Gb, WD5000AAKS (SATA2, 7200 rpm, 16 Mb)

1,5 Tb, WD15EARS x 3

2 Tb, WD20EARS x 2

640 Gb, WD6400AADS х 1

160 Gb, Seagate ST3160815AS (резерв. ОС/выкл.)

1,5 Tb, Seagate ST31500541AS

2 Tb, Seagate ST2000DL003

2 Tb, Samsung HD204UI

Корпус Lian Li PC-A70FB, и 4 штуки родных встроенных вентилятора.

Реобас Zalman ZM-MFC1 Plus

БП AeroCool Strike-X 1100 (1100 W, 80+ Gold)

Видео Inno 3D Geforce GTX570 (732/1464/3800, 1,000 V) - референсная CO заменена на Zalman VF3000F

Монитор 24" Acer P246H 1920*1080

Избранное
