Морская мина является боеприпасом, устанавливаемом в воде скрытно. Она предназначается за повреждения водного транспорта противника или затруднения его движения. Подобные военные изделия активно применяются в наступательных и оборонительных операциях. После установки они длительный период остаются в боевой готовности, взрыв же происходит внезапно, а обезвредить их довольно сложно. Морская мина представляет собой заряд взрывоопасных материалов, укомплектованных в водонепроницаемый корпус. Внутри конструкции также имеются особые приборы, позволяющие безопасно обращаться с боеприпасом и взрывающие его при необходимости.

История создания

Самые первоначальные упоминания морских мин зафиксированы в записях офицера Мин Цзяо Ю в XIV веке. В истории Китая о подобной эксплуатации взрывчатых веществ упоминается и в XVI веке, когда шли столкновения с японскими разбойниками. Боеприпас умещался в деревянный контейнер, защищенный от влаги шпаклевкой. Несколько дрейфующих в море мин с запланированным разрывом были установлены генералом Ци Цзюйган. В дальнейшем механизм активизации взрывчатки приводился в действие при помощи длинного шнура.

Проект об использование морских мир был разработан Раббардсом и представлен королеве Англии Елизавете. В Голландии также происходило создание оружия, получившего название «плавающие хлопушки». На практике подобное оружие оказалось непригодным к эксплуатации.

Полноценную морскую мину изобрел американец Бушнель. Использовали ее против Британии в войне за независимость народов. Боеприпас был герметичной бочкой с порохом. Мина дрейфовала в сторону врага, разрываясь при контакте с кораблем.

Электронный взрыватель мины был разработан в 1812 году. Создал это нововведение русский инженер Шиллинг. Позднее Якоби открыл якорную мину, способную находиться в плавучем состояние. Последние в количестве более полутора тысяч штук были расставлены в Финском заливе российскими военными в период Крымской войны.

По официальной статистике военно-морских сил России, первым удачным случаем использования морской мины считается 1855 год. Боеприпасы активно применялись в ходе Крымских и русско-японских военных событий. В Первую Мировую с их помощью было потоплено около четырех сотен кораблей, из которых девять были линейными суднами.

Разновидности морских мин

Морские мины могут разделяться по нескольким различным параметрам.

По виду монтажа боеприпаса отличают:

• Якорные прикрепляются на нужной высоте специальным механизмом;
• Донные опускаются на морское дно;
• Плавающие дрейфуют по поверхности;
• Всплывающие удерживаются якорем, но при включение поднимающиеся из воды вертикально;
• Самонаводящиеся или электроторпеды удерживаются на месте якорем или лежат на дне.

По способу взрыва разделяют:

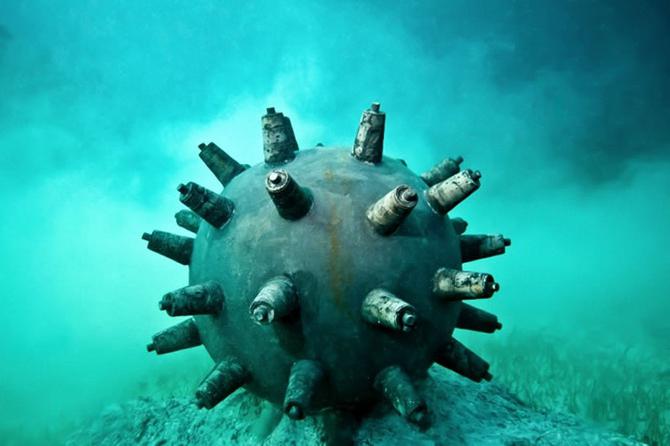

• Контактные активируются при контакте с корпусом;
• Гальваноударные реагируют на нажатие по выпирающему колпаку, где расположен электролит;
• Антенные взрываются при столкновении со специальной тросовой антенной;
• Безконтактные действуют при приближении судна на определенное расстояние;
• Магнитные откликаются на магнитное поле корабля;
• Акустические взаимодействуют с акустическим полем;
• Гидродинамические взрываются при смене давления от хода судна;
• Индукционные активируются при колебания магнитного поля, то есть взрываются исключительно под идущими галеонами;
• Комбинированные сочетают в себе разные типы.

Также морские мины помогут различаться по кратности, управляемости, избирательности и виду заряда. Боезапасы постоянно улучшаются по мощности. Создаются более новые типы бесконтактный взрывателей.

Носители

Морские мины доставляются на место надводными судами или же подводными лодками. В некоторых случаях боеприпасы сбрасываются в воду при помощи авиации. Иногда их располагают с берега, когда требуется осуществить взрыв на небольшой глубине при противодействие десанту.

Морские мины время Второй Мировой войны

В определенные годы среди морских сил мины являлись «оружием слабого» и не имели популярности. Такому виду вооружения не уделяли особого внимания крупные морские державы, такие как Англия, Япония и США. В Первую Мировую отношение к оружию кардинально изменилось, тогда по подсчетам было поставлено приблизительно 310 000 мин.

В годы Второй Мировой морские «взрывчатки» получили широкую практику. Фашистская Германия использовала мины активно, только в Финский залив было доставлено около 20 тысяч единиц.

Во время войны оружие постоянно совершенствовалось. Каждый старался повысить его эффективность в бою. Именно тогда появились на свет магнитные, акустические и комбинированные морские мины. Использование этого вида вооружения не только с воды, но и с авиации расширило их потенциал. Под угрозой оказались порты, военные морские базы, судоходные реки и другие водные объекты.

От морских мин был понесен сильный ущерб во всех направлениях. Примерно десятая часть транспортных единиц были уничтожены с применением этого вида вооружения.

В нейтральных частях Балтийского моря на момент начала военных действий было установлено около 1120 мин. А характерные особенности области только способствовали эффективному применения боеприпаса.

Одной из самых известных немецких мин стала Luftwaffe Mine B, доставляемая до места назначения самолетами. LMB являлась популярной из всех собранных в Германии морских донных неконтактных мин. Ее успех стал настолько значимым, что ее приняли на вооружение и при установке с кораблей. Мина получила название Рогатая смерть или Магнитная смерть.

Современные морские мины

Самой мощной из отечественных мин, созданных в до военном времени, признана M-26. Ее заряд составляет 250 кг. Это якорная «взрывчатка» с ударно-механическим типом активации. Из-за значительного объема заряда форма боеприпаса была изменена с шаровой на сфероцилиндрическу. Ее плюсом являлось то, что на якоре она располагалась горизонтально и транспортировать ее было проще.

Еще одним достижением наших соотечественников в сфере военного вооружения кораблей стала гальваноударная мина КБ, используемая как противолодочное оружие. В ней были впервые использованы чугунные колпаки-предохранители, покидавшие свое место автоматически при погружении в воду. В 1941 году к мине добавили клапан потопления, позволяющей ей самостоятельно погружаться на дно при отрыве от якоря.

В послевоенное время отечественные ученые возобновили гонку за лидерство. В 1957 году была выпущена единственная самоходная подводная ракета. Ею стала реактивная всплывающая мина КРМ. Это стало толчком к разработке кардинально нового типа оружия. Устройство КРМ произвело полную революцию в производстве отечественного морского вооружения.

В 1960 году СССР приступило к воплощению передовых минных комплексов, состоящих из мин-ракет и торпед. Через 10 лет ВМФ стал активно использовать противолодочные мины-ракеты ПМР-1 и ПМР-2, не имеющие аналогов за границей.

Очередным прорывом можно назвать мину-торпеду МПТ-1, имеющую двухканальную систему поиска и распознавания цели. Ее разработка длилась девять лет.

Все имеющиеся данные и испытания стали хорошей платформой для формирования более передовых форм оружия. В 81 году была закончена первая российская универсальная противолодочная мина-торпеда. Она незначительно отставала по своим параметрам американской конструкции Captor, при этом опережая ее в глубинах установки.

УДМ-2, вошедшая на снабжение в 78 году, применялась для повреждения надводных и подводных кораблей всех типов. Мина являлась универсальной со всех сторон, начиная от установки и заканчивая самоликвидацией на суше и в мелководье.

На суше мины не приобрели особого тактического значения, так и оставшись дополнительным типом вооружения. Морские мины получили совершенную роль. Только появившись, они стали стратегическим оружием, нередко смещающим остальные виды на второй план. Это связано с ценой для боя каждого отдельного судна. Численность кораблей в морском флоте определена и потеря даже одного галеона может сменить ситуацию в пользу противника. Каждое судно имеет сильную боевую мощь и значительный экипаж. Взрыв одной морской мины под судном может сыграть огромную роль в ходе всей войны, что несравнимо с множеством взрывов на суше.

Мина морская является самодостаточным размещенным в воде с целью повреждения либо разрушения корпусов кораблей, подводных лодок, паромов, катеров и прочих плавсредств. В отличие от мины находятся в «спящем» положении до момента контакта с бортом судна. Военно-морские мины могут быть использованы как для нанесения прямого урона противнику, так и для затруднения его передвижений на стратегических направлениях. В международном праве правила ведения минной войны установлены 8-й Гаагской конвенцией 1907 года.

Классификация

Морские мины классифицируются по следующим признакам:

• Типу заряда - обычные, специальные (ядерные).
• Степени избирательности - обычные (для любых целей), избирательные (распознают характеристики судна).
• Управляемости - управляемые (по проводам, акустически, по радио), неуправляемые.
• Кратности - кратные (заданное количество целей), некратные.
• Типу взрывателя - неконтактные (индукционные, гидродинамические, акустические, магнитные), контактные (антенные, гальваноударные), комбинированные.
• Типу установки - самонаводящиеся (торпедные), всплывающие, плавающие, донные, якорные.

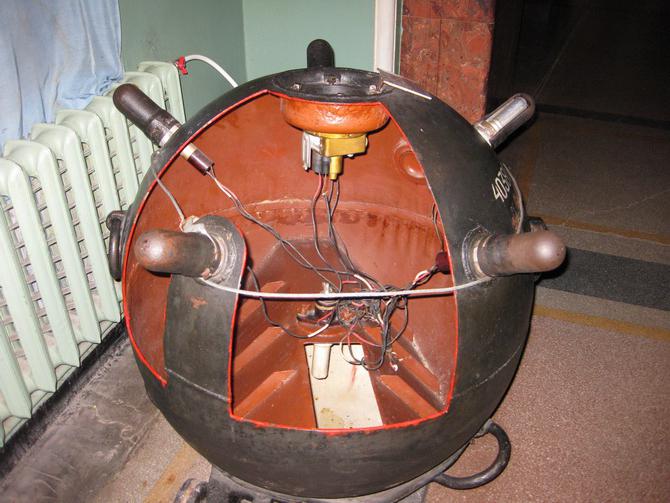

Мины обычно имеют округлую либо овальную форму (за исключением мин-торпед), размеры от полуметра до 6 м (и более) в диаметре. Якорные характеризуются зарядом до 350 кг, донные - до тонны.

Историческая справка

Впервые морские мины стали использоваться китайцами в 14-м веке. Конструкция их была довольно простой: под водой находилась просмоленная бочка с порохом, к которой вел фитиль, поддерживаемый на поверхности поплавком. Для использования требовалось в нужный момент поджечь фитиль. Применение подобных конструкций встречается уже в трактатах 16-го века в том же Китае, но в качестве взрывателя использовался более технологичный кремневый механизм. Усовершенствованные мины применяли против японских пиратов.

В Европе первая мина морская была разработана в 1574 году англичанином Ральфом Раббардсом. Спустя столетие голландец Корнелиус Дреббель, служивший в артиллерийском управлении Англии, предложил свою конструкцию малоэффективных «плавающих хлопушек».

Американские разработки

По-настоящему грозная конструкция была разработана в США в период войны за независимость Давидом Бушнелем (1777 г.). Это была все та же пороховая бочка, но оснащенная механизмом, детонировавшим при столкновении с корпусом судна.

В разгар гражданской войны (1861 г.) в США Альфредом Ваудом придумана двухкорпусная плавающая морская мина. Название для нее подобрали подходящее - «адская машина». Взрывчатое вещество располагалось в металлическом цилиндре, находившемся под водой, который удерживала плавающая по поверхности деревянная бочка, одновременно служившая поплавком и детонатором.

Отечественные разработки

Впервые электрический взрыватель для «адских машин» изобрел российский инженер Павел Шиллинг в 1812 году. Во время неудачной осады Кронштадта англо-французским флотом (1854 г.) в Крымскую войну отлично себя зарекомендовала мина морская конструкции Якоби и Нобеля. Полторы тысячи выставленных «адских машин» не только сковали перемещение неприятельского флота, но ими были также повреждены три крупных британских парохода.

Мина Якоби-Нобеля обладала собственной плавучестью (благодаря воздушным камерам) и не нуждалась в поплавках. Это позволяло устанавливать ее скрытно, в толще воды, подвешивая на цепях, или пускать по течению.

Позже активно применялась сфероконическая плавающая мина, удерживаемая на требуемой глубине небольшим и малозаметным буйком или якорем. Впервые была применена в русско-турецкую войну (1877-1878 гг.) и стояла на вооружении флота с последующими улучшениями до 1960-х годов.

Якорная мина

Она удерживалась на необходимой глубине якорным концом - тросом. Притапливание первых образцов обеспечивалось ручной настройкой длины троса, что требовало много времени. Лейтенант Азаров предложил конструкцию, позволявшую автоматически устанавливать морские мины.

Устройство оснащалось системой из свинцового груза и подвешенного над грузом якоря. Якорный конец наматывался на барабан. Под действием груза и якоря барабан высвобождался от тормоза, и конец сматывался из барабана. Когда груз достигал дна, сила вытягивания конца уменьшалась и барабан стопорился, за счет чего «адская машина» погружалась на глубину, соответствующую расстоянию от груза до якоря.

Начало XX века

Массово морские мины стали применяться в веке двадцатом. Во время боксерского восстания в Китае (1899-1901 гг.) имперская армия заминировала реку Хайфэ, прикрывая путь к Пекину. В русско-японском противостоянии 1905 года развернулась первая минная война, когда обе стороны активно использовали массовые постановки-заграждения и прорывы при помощи тральщиков.

Данный опыт был перенят в Первую мировую. Немецкие морские мины препятствовали высадке британского десанта и сковывали действия Подводные лодки минировали торговые пути, заливы и проливы. Союзники не остались в долгу, практически перекрыв для Германии выходы из Северного моря (для этого понадобилось 70 000 мин). Общая численность используемых «адских машин» экспертами оценивается в 235 000 штук.

Морские мины Второй мировой войны

В годы войны на морских театрах боевых действий было поставлено около миллиона мин, в том числе в водах СССР - более 160 000. Германией были установлены орудия смерти в морях, озерах, реках, в ледовом и в низовье реки Оби. Отступая, противник минировал портовые причалы, рейды, гавани. Особенно жестокой была минная война на Балтике, где немцами только в Финском заливе поставлено было более 70 000 шт.

В результате подрыва на минах затонуло примерно 8000 кораблей и судов. Кроме того, тысячи кораблей получили тяжелые повреждения. В европейских водах уже в послевоенное время на морских минах подорвались 558 судов, 290 из которых затонули. В первый же день начала войны на Балтике подорвались эсминец «Гневный» и крейсер «Максим Горький».

Немецкие мины

Инженеры Германии в начале войны удивили союзников новыми высокоэффективными типами мин с магнитным взрывателем. Мина морская взрывалась не от контакта. Кораблю достаточно было подплыть достаточно близко к смертоносному заряду. Его ударной волны хватало, чтобы разворотить борт. Поврежденным судам приходилось прерывать миссию и возвращаться для ремонта.

Больше других страдал английский флот. Черчилль лично поставил наивысшим приоритетом разработать похожую конструкцию и найти эффективное средство для обезвреживания мин, но британские специалисты не могли раскрыть секрет технологии. Помог случай. Одна из сброшенных немецким самолетом мин увязла в прибрежном иле. Оказалось, что взрывной механизм был довольно сложным и базировался на Земли. Исследования помогли создать эффективные

Советские морские мины были не столь технологичными, но не менее эффективными. В основном использовались модели КБ «Краб» и АГ. «Краб» представлял собой якорную мину. КБ-1 на вооружение принята в 1931 году, в 1940-м - модернизированная КБ-3. Предназначены для массовых минных постановок, всего в распоряжении флота к началу войны было около 8000 единиц. При длине 2 метра и массе свыше тонны устройство вмещало 230 кг взрывчатки.

Мина антенная глубоководная (АГ) применялась для затопления подлодок и судов, а также для затруднения судоходства неприятельского флота. По сути это была модификация КБ с антенными устройствами. При боевой постановке в морской воде между двумя медными антеннами выравнивался электрический потенциал. При касании антенной корпуса подлодки либо судна баланс потенциалов нарушался, что вызывало замыкание электроцепи запала. Одна мина «контролировала» 60 м пространства. Общие характеристики соответствуют модели КБ. Позже медные антенны (требовавшие 30 кг ценного металла) заменили стальными, изделие получило обозначение АГСБ. Немногие знают, как называется морская мина модели АГСБ: антенная глубоководная со стальными антеннами и аппаратурой, собранной в единый блок.

Обезвреживание мин

Спустя 70 лет морские мины Второй мировой до сих пор представляют опасность для мирного пароходства. Большое их количество до сих пор остается где-то в глубинах Балтики. До 1945 года лишь 7 % мин были обезврежены, остальные потребовали десятилетий опасной работы по разминированию.

Основная тяжесть борьбы с минной опасностью легла на личный состав кораблей-тральщиков в послевоенные годы. Только в СССР было задействовано около 2000 тральщиков и до 100 000 человек личного состава. Степень риска была исключительно высокой из-за постоянно противодействующих факторов:

• неизвестности границ минных полей;
• разных глубин установки мин;
• различных типов мин (якорных, антенных, с ловушками, донных неконтактных с приборами срочности и кратности);
• возможности поражения осколками разорвавшихся мин.

Технология траления

Способ траления был далеко не совершенен и опасен. Рискуя подорваться на минах, корабли шли по минному полю и тянули за собой трал. Отсюда постоянное стрессовое состояние людей от ожидания смертельного взрыва.

Подрезанную тралом и всплывшую мину (если она не взорвалась под кораблем или в трале) надо уничтожить. При волнении моря закрепить на ней подрывной патрон. Подрыв мины надежнее ее расстрела из так как зачастую снаряд пробивал оболочку мины, не задев взрыватель. Невзорвавшаяся боевая мина ложилась на грунт, представляя новую, уже не поддающуюся ликвидации опасность.

Вывод

Морская мина, фото которой внушают страх одним только видом, до сих пор является грозным, смертоносным, при этом дешевым оружием. Устройства стали еще более «умными» и более мощными. Существуют разработки с установленным ядерным зарядом. Помимо перечисленных видов, существуют буксируемые, шестовые, метательные, самодвижущиеся и прочие «адские машины».

Морские боеприпасы включали в себя такое оружие: торпеды, морские мины и глубинные бомбы. Отличительной чертой этих боеприпасов есть среда их применения, т.е. поражение целей на воде или под водой. Как и большинство других боеприпасов, морские подразделяются на основные (для поражения целей), специальные (для освещения, задымления и т.д.) и вспомогательные (учебные, холостые, для специальных испытаний).

Торпеда — самодвижущееся подводное оружие, состоящее из цилиндрического обтекаемого корпуса с оперением и гребными винтами. В боевой части торпеды заключён заряд взрывчатого вещества, детонатор, топливо, двигатель и приборы управления. Наиболее распространённый калибр торпед (диаметр корпуса в наиболее широкой его части) - 533 мм, известны образцы от 254 до 660 мм. Средняя длина - около 7 м, масса - около 2 т, заряд взрывчатого вещества - 200-400 кг. Состоят на вооружении надводных (торпедных катеров, сторожевиков, эсминцев и пр.) и подводных лодок и самолётов-торпедоносцев.

Торпеды классифицировались следующим образом:

— по виду двигателя: парогазовые (жидкое топливо сгорает в сжатом воздухе (кислороде) с добавлением воды, а полученная смесь вращает турбину или приводит в действие поршневой двигатель); пороховые (газы от медленно горящего пороха вращают вал двигателя или турбину); электрические.

— по способу наведения: неуправляемые; прямоидущие (с магнитным компасом или гироскопическим полукомпасом); маневрирующие по заданной программе (циркулирующие); самонаводящиеся пассивные (по шуму или изменению свойств воды в кильватерном следе).

— по назначению: противокорабельные; универсальные; противолодочные.

Первые образцы торпед (торпеды Уайтхеда) были применены англичанами в 1877 г. А уже во время Первой мировой войны парогазовые торпеды использовались воюющими сторонами не только в условиях акватории моря, но также и на реках. Калибр и габариты торпед по мере своего развития имели тенденцию к неуклонному росту. В годы первой мировой войны стандартными были торпеды калибра 450 мм и 533 мм. Уже в 1924 г. во Франции была создана 550-мм парогазовая торпеда «1924V», ставшая первенцем нового поколения этого вида вооружения. Еще дальше пошли англичане и японцы, спроектировав для крупных кораблей 609-мм кислородные торпеды. Из них наиболее известна японская типа «93». Было разработано несколько моделей этой торпеды, причем на модификации «93» модель 2 массу заряда в ущерб дальности и скорости хода увеличили до 780 кг.

Основная «боевая» характеристика торпеды — заряд взрывчатых веществ — обычно не только увеличивалась количественно, но и совершенствовалась качественно. Уже в 1908 г. вместо пироксилина начал распространяться более мощный тротил (тринитротолуол, ТНТ). В 1943 г. в США специально для торпед было создано новое ВВ «торпекс», вдвое сильнее тротила. Аналогичные работы проводились и в СССР. В целом только за годы второй мировой войны мощность торпедного оружия по тротиловому коэффициенту увеличилась в два раза.

Одним из недостатков парогазовых торпед являлось наличие на поверхности воды следа (пузырьков отработанного газа), демаскирующего торпеду и создающего атакованному кораблю возможность для уклонения от неё и определения местонахождения атакующих. Для устранения этого предполагалось оснастить торпеду электромотором. Однако до начала Второй мировой войны это удалось лишь Германии. В 1939 г на вооружение Кригсмарине была принята электрическая торпеда «G7e». В 1942 г. ее скопировала Великобритания, но смогла наладить производство лишь после окончания войны. В 1943 г. электрическая торпеда «ЭТ-80» была принята на вооружение и в СССР. При этом до конца войны было использовано лишь 16 торпед.

Для обеспечения взрыва торпеды под днищем корабля, что в 2-3 раза наносило больше повреждений, нежели взрыв у его борта, Германией, СССР и США были разработаны магнитные взрыватели вместо контактных. Наибольшей эффективности достигли немецкие взрыватели «TZ-2», которые были приняты на вооружение во второй половине войны.

В период войны Германией были разработаны приборы маневрирования и наведения торпед. Так торпеды оснащенные системой «FaT» в период поиска цели могли двигаться «змейкой» поперек курса движения корабля, что значительно увеличивало шансы на поражение цели. Наиболее часто они применялись навстречу преследующему эскортному кораблю. Торпеды с прибором «LuT», производимые с весны 1944 г., позволяли атаковать корабль противника с любой позиции. Такие торпеды могли не только двигаться змейкой, но и разворачиваться для продолжения поиска цели. В ходе войны немецкие подводники выпустили около 70 торпед, оснащенных «LuT».

В 1943 г. в Германии была создана торпеда «T-IV» с акустическим самонаведением (АСН). Головка самонаведения торпеды, состоящая из двух разнесенных гидрофонов, захватывала цель в секторе 30°. Дальность захвата зависела от уровня шума корабля-цели; обычно она составляла 300-450 м. Торпеда создавалась в основном для подводных лодок, но в ходе войны поступала и на вооружение торпедных катеров. В 1944 г. выпущена модификация «T-V», а затем «T-Va» для «шнелльботов» с дальностью хода 8000 м при скорости 23 узла. Вместе с тем эффективность акустических торпед оказалась низкой. Чрезмерно сложная система наведения (а она включала 11 ламп, 26 реле, 1760 контактов) была крайне ненадежной — из 640 торпед выпущенных за годы войны, в цель попали только 58. Процент попаданий обычными торпедами в германском флоте был в три раза выше.

Однако, самой мощной, самой быстрой и наибольшей дальностью хода обладали японские кислородные торпеды. Ни союзники, ни противники не смогли достигнуть даже близких результатов.

Поскольку торпед, оснащенных вышеописанными приборами маневрирования и наведения, в других странах не было, а в Германии было только 50 подводных лодок, способных их запускать, для пуска торпед применялось сочетание специальных маневров корабля или самолета для поражения цели. Их совокупность определялась понятием торпедная атака.

Торпедная атака может осуществляться: с подводной лодки по подводным лодкам, надводным кораблям и судам противника; надводными кораблями по надводным и подводным целям, а также береговыми торпедными установками. Элементами торпедной атаки являются: оценка позиции относительно обнаруженного противника, выявление главной цели и её охранения, определение возможности и способа торпедной атаки, сближение с целью и определение элементов её движения, выбор и занятие позиции для стрельбы, стрельба торпедами. Завершением торпедной атаки является торпедная стрельба. Она заключается в следующем: производится вычисление данных стрельбы, далее они вводятся в торпеду; выполняющий торпедную стрельбу корабль занимает расчётную позицию и производит залп.

Торпедные стрельбы бывают боевыми и практическими (учебными). По способу выполнения они делятся на залповые, прицельные, одиночной торпедой, по площади, последовательными выстрелами.

Залповая стрельба состоит из одновременного выпуска из торпедных аппаратов двух и более торпед для обеспечения повышенной вероятности попадания в цель.

Прицельную стрельбу производят при наличии точного знания элементов движения цели и дистанции до неё. Она может выполняться одиночными выстрелами торпед или залповой стрельбой.

При торпедной стрельбе по площади торпедами перекрывается вероятная площадь нахождения цели. Этот вид стрельбы применяется для перекрытия ошибок в определении элементов движения цели и дистанции. Различают стрельбу сектором и с параллельным ходом торпед. Торпедная стрельба по площади производится залпом или с временными интервалами.

Под торпедной стрельбой последовательными выстрелами подразумевают стрельбу, при которой торпеды выстреливаются последовательно одна за другой через заданные интервалы времени для перекрытия ошибок в определении элементов движения цели и дистанции до неё.

При стрельбе по неподвижной цели торпеда выстреливается в направлении на цель, при стрельбе по движущейся цели — под углом к направлению на цель в сторону её движения (с упреждением). Угол упреждения определяется с учётом курсового угла цели, скорости движения и пути корабля и торпеды до их встречи в упреждённой точке. Дистанцию стрельбы ограничивает предельная дальность хода торпеды.

Во Второй мировой войне подводными лодками, авиацией и надводными кораблями было использовано около 40 тыс. торпед. В СССР из 17,9 тысяч торпед было использовано 4,9 тысяч, которыми потопили или повредили 1004 корабля. Из 70 тысяч выпущенных торпед в Германии, подводные лодки израсходовали около 10 тыс. торпед. Подводные лодки США использовал 14,7 тыс. торпед, а торпедоносная авиация 4,9 тыс. Около 33% из выпущенных торпед попали в цель. Из всех потопленных кораблей и судов в период Второй мировой войны — 67% приходится на торпеды.

Морские мины — боеприпасы, скрытно установленные в воде и предназначенные для поражения подводных лодок, кораблей и судов противника, а также для затруднения их плавания. Основные свойства морской мины: постоянная и длительная боевая готовность, внезапность боевого воздействия, сложность обезвреживания мин. Мины могли устанавливаться в водах противника и у своего побережья. Морская мина представляет собой заряд взрывчатого вещества, заключённый в водонепроницаемом корпусе, в котором помещены также приборы и устройства, вызывающие взрыв мины и обеспечивающие безопасность обращения с ней.

Первое успешное применение морской мины состоялось в 1855 года на Балтике во время Крымской войны. На гальваноударных минах, выставленных русскими минёрами в Финском заливе, подорвались корабли англо-французской эскадры. Эти мины устанавливалась под поверхностью воды на тросе с якорем. Позже стали применяться ударные мины с механическими взрывателями. Морские мины широко применялись во время русско-японской войны. В Первую мировую было установлено 310 тыс. морских мин, от которых затонуло около 400 кораблей, в том числе 9 линкоров. Во Второй мировой войне появились неконтактные мины (главным образом магнитные, акустические и магнитно-акустические). В конструкции неконтактных мин были введены приборы срочности и кратности, новые противотральные устройства.

Морские мины устанавливались, как надводными кораблями (минными заградителями), так и с подводных лодок (через торпедные аппараты, из специальных внутренних отсеков/контейнеров, из внешних прицепных контейнеров), или сбрасывались авиацией (как правило, в воды в противника). Противодесантные мины могли устанавливаться с берега на небольшой глубине.

Морские мины подразделялись по типу установки, по принципу действия взрывателя, по кратности, по управляемости, по избирательности; по типу носителя,

По типу установки выделяют:

— якорные — корпус, обладающий положительной плавучестью, удерживается на заданной глубине под водой на якоре с помощью минрепа;

— донные — устанавливаются на дне моря;

— плавающие — дрейфующие по течению, удерживаясь под водой на заданной глубине;

— всплывающие — установленные на якорь, а при срабатывании отдающие его и всплывающие вертикально: свободно или при помощи двигателя;

— самонаводящиеся — электрические торпеды, удерживаемые под водой якорем или лежащие на дне.

По принципу действия взрывателя различают:

— контактные — взрывающиеся при непосредственном соприкосновении с корпусом корабля;

— гальваноударные — срабатывают при ударе корабля по выступающему из корпуса мины колпаку, в котором находится стеклянная ампула с электролитом гальванического элемента;

— антенные — срабатывают при соприкосновении корпуса корабля с металлической тросовой антенной (применяются, как правило, для поражения подводных лодок);

— неконтактные — срабатывающие при прохождении корабля на определённом расстоянии от воздействия его магнитного поля, или акустического воздействия и др. В том числе неконтактные подразделяются на: магнитные (реагируют на магнитные поля цели), акустические (реагируют на акустические поля), гидродинамические (реагируют на динамическое изменение гидравлического давления от хода цели), индукционные (реагируют на изменение напряженности магнитного поля корабля (взрыватель срабатывает только под кораблем, имеющим ход), комбинированные (сочетающие взрыватели разных типов). Для затруднения борьбы с неконтактными минами в схему взрывателей включались приборы срочности, задерживающие приведение мины в боевое положение на любой требуемый период, приборы кратности, обеспечивающие взрыв мины только после заданного числа воздействий на взрыватель, и приборы-ловушки, вызывающие взрыв мины при попытке её разоружения.

По кратности мины бывают: некратные (срабатывают при первом обнаружении цели), кратные (срабатывают после заданного числа обнаружений).

По управляемости различают: неуправляемые и управляемые с берега по проводам или с проходящего корабля (как правило, акустически).

По избирательности мины подразделялись: обычные (поражают любые обнаруженные цели) и избирательные (способны распознавать и поражать цели заданных характеристик).

В зависимости от их носителей мины делятся на корабельные (сбрасываются с палубы кораблей), лодочные (выстреливаются из торпедных аппаратов подводной лодки) и авиационные (сбрасываются с самолёта).

При постановке морских мин существовали специальные способы их установки. Так под минной банкой подразумевался элемент минного заграждения, состоящий из нескольких мин, поставленных кучно. Определяется координатами (точкой) постановки. Типичны 2-х, 3-х и 4-минные банки. Банки большего размера применяются редко. Характерна для постановки подводными лодками, или надводным кораблями. Минная линия — элемент минного заграждения, состоящий из нескольких мин, поставленных линейно. Определяется координатами (точкой) начала и направлением. Характерна для постановки подводными лодками, или надводным кораблями. Минная полоса — элемент минного заграждения, состоящий из нескольких мин, поставленных случайным образом с движущегося носителя. В отличие от минных банок и линий, характеризуется не координатами, а шириной и направлением. Характерна для постановки самолётами, где предсказать точку падения мины невозможно. Сочетание минных банок, минных линий, минных полос и отдельных мин создает минное поле в районе.

Морские мины во время Второй мировой войны являлись одним из наиболее эффективных видов оружия. Стоимость производства и установки мины составляли от 0,5 до 10 процентов стоимости ее обезвреживания или удаления. Мины могли использоваться и как наступательное (минирование фарватеров противника), и как оборонительное оружие (минирование своих фарватеров и установка противодесантное минирование). Использовались они и как психологическое оружие – сам факт наличия мин в районе судоходства уже наносил урон противнику, заставляя обходить район или проводить долговременные дорогостоящее разминирование.

В период Второй мировой войны было установлено более 600 тыс. мин. Из них Великобританией во вражеских водах авиацией было сброшено – 48 тысяч, а 20 тысяч – уснановлено с корабей и подводных лодок. 170 тысяч мин Британией было установлено для защиты своих вод. Авиацией Японии было сброшено 25 тысяч мин в чужих водах. США из установленных 49 тысяч мин, только у берегов Японии сбросили 12 тысяч авиационных мин. Германия в Балтийском море выставила 28,1 тысяч мин, СССР и Финляндия – по 11,8 тысяч мин., Швеция – 4,5 тысячи. В годы войны Италия выпустила 54,5 тыс. мин.

Наиболее плотно в период войны был заминирован Финский залив, в котором противоборствующие стороны установили более 60 тыс. мин. На их обезвреживание понадобилось почти 4 года.

Глубинная бомба — один из видов оружия ВМФ, предназначенный для борьбы с погруженными подводными лодками. Она представляла собой снаряд с сильным взрывчатым веществом, заключённым в металлический корпус цилиндрической, сфероцилиндрической, каплеобразной или др. формы. Взрыв глубинной бомбы разрушает корпус подводной лодки и приводит к её уничтожению или повреждению. Взрыв вызывается взрывателем, который может срабатывать: при ударе бомбы о корпус подводной лодки; на заданной глубине; при прохождении бомбы на расстоянии от подводной лодки, не превышающем радиуса действия неконтактного взрывателя. Устойчивое положение глубинной бомбе сфероцилиндрической и каплеобразной формы при движении на траектории придаётся хвостовым оперением - стабилизатором. Глубинные бомбы подразделялись на авиационные и корабельные; последние применяются пуском реактивных глубинных бомб с пусковых установок, выстреливанием из одноствольных или многоствольных бомбомётов и сбрасыванием с кормовых бомбосбрасывателей.

Первый образец глубинной бомбы был создан в 1914 году и после испытаний поступил на вооружение британского военно-морского флота. Глубинные бомбы нашли широкое применение в Первой мировой войне и оставались важнейшим видом противолодочного вооружения во Второй.

Принцип действия глубинной бомбы основан на практической несжимаемости воды. Взрыв бомбы разрушает или повреждает корпус подводной лодки на глубине. При этом энергия взрыва, моментально возрастая до максимума в центре, переносится к цели окружающими водными массами, через них деструктивно воздействуя на атакуемый военный объект. По причине высокой плотности среды, взрывная волна на своем пути не теряет существенно исходную мощность, но с увеличением расстояния до цели энергия распределяется на большую площадь, и соответственно, радиус поражения ограничен. Глубинные бомбы отличаются своей низкой точностью — для уничтожения подводной лодки иногда требовалось около сотни бомб.

Противника, а также для затруднения их плавания.

Описание

Морские мины активно используются в качестве наступательных или оборонительных вооружений в реках, озерах, морях и океанах, этому способствует их постоянная и длительная боеготовность, внезапность боевого воздействия, сложность обезвреживания мин. Мины могут устанавливаться в водах противника и у своего побережья минные заграждения . Наступательные мины размещаются во вражеских водах, преимущественно через важные судоходные маршруты с целью подрыва как торговых так и военных кораблей . Оборонительные минные заграждения защиты ключевых участки побережья от вражеских кораблей и подводных лодок, заставляя их в более легко защищали областях, или держать их подальше от чувствительные.. М. м. представляет собой заряд взрывчатого вещества, заключённый в водонепроницаемом корпусе, в котором помещены также приборы и устройства, вызывающие взрыв мины и обеспечивающие безопасность обращения с ней.

История

Предшественница морских мин была впервые описана китайским артиллерийским офицером начального периода империи Мин Цзяо Ю в военном трактате XIV века под названием Холунцзин (en:Huolongjing). Китайские хроники рассказывают также об использовании взрывчатых веществ в XVI веке для борьбы против японских пиратов (вокоу). Морские мины помещались в деревянный ящик, герметизированный с помощью шпатлёвки. Генерал Ци Цзюйгуан сделал несколько таких дрейфующих мин с отложенным подрывом для преследования японских пиратских судов. В трактате Сут Инсина Тяньгун Кайу ("Использование явлений природы") 1637 г. описаны морские мины с длинным шнуром, протянутым до скрытой засады, расположенной на берегу. Дёргая за шнур, человек из засады приводил в действие стальной колесцовый замок с кремнём для получения искры и воспламенения взрывателя морской мины. «Адская машина» на реке Потомак в 1861 г. во время Гражданской войны в США, эскиз Альфреда Вауда Английская минная тележка

Первый проект по применению морских мин на Западе сделал Ральф Раббардс, он представил свои разработки английской королеве Елизавете в 1574. Голландский изобретатель Корнелиус Дреббель, работавший в артиллерийском управлении английского короля Карла I, занимался разработками оружия, в том числе «плавающих хлопушек», которые показали свою непригодность. Оружие этого типа, по-видимому, пытались применить англичане во время осады Ла-Рошели в 1627 году.

Американец Давид Бушнель изобрёл первую практичную морскую мину для применения против Великобритании во время американской войны за независимость. Она представляла собой загерметизированную бочку с порохом, которая плыла в направлении противника, а её ударный замок взрывался при столкновении с судном.

В 1812 году русский инженер Павел Шиллинг разработал электрический взрыватель подводной мины. В 1854 году, во время неудачной попытки англо-французского флота захватить крепость Кронштадт, несколько британских пароходов были повреждены в результате подводного взрыва российских морских мин. Более 1500 морских мин или «адских машин», разработанных Якоби, были установлены российскими военно-морскими специалистами в Финском заливе во время Крымской войны. Якоби создал морскую якорную мину, обладавшую собственной плавучестью (за счёт воздушной камеры в её корпусе), гальваноударную мину, ввёл подготовку специальных подразделений гальванёров для флота и саперных батальонов.

По официальным данным ВМФ России, первое успешное применение морской мины состоялось в июне 1855 года на Балтике во время Крымской войны. На минах, выставленных русскими минёрами в Финском заливе, подорвались корабли англо-французской эскадры. Западные источники приводят более ранние случаи - 1803 и даже 1776 год. Успех их, однако, не подтвержден.

Морские мины широко применялись во время Крымской и русско-японской войн. В Первую мировую было установлено 310 тыс. морских мин, от которых затонуло около 400 кораблей, в том числе 9 линкоров. Носители морских мин

Морские мины могут устанавливаться как надводными кораблями (судами) (минными заградителями), так и с подводных лодок (через торпедные аппараты, из специальных внутренних отсеков/контейнеров, из внешних прицепных контейнеров), или сбрасываться авиацией. Также могут устанавливаться с берега на небольшой глубине противодесантные мины. Уничтожение морских мин Основные статьи: Тральщик, Боевое траление

Для борьбы с морскими минами используются все наличные средства, как специальные так и подручные.

Классическим средством являются корабли - тральщики. Могут использовать контактные и неконтактные тралы, поисковые противоминные аппараты или другие средства. Трал контактного типа перерезает минреп, и всплывшие на поверхность мины расстреливаются из огнестрельного оружия. Для защиты минных заграждений от вытраливания контактными тралами используется минный защитник. Неконтактные тралы создают физические поля, вызывающие срабатывание взрывателей.

Кроме тральщиков специальной постройки используются переоборудованные корабли и суда.

С 40-х годов в качестве тральщиков может использоваться авиация, в том числе с 70-х вертолёты.

Подрывные заряды уничтожают мину в месте постановки. Могут устанавливаться поисковыми аппаратами, боевыми пловцами, подручными средствами, реже авиацией.

Прорыватели минных заграждений - своего рода корабли-камикадзе - вызывают срабатывание мин собственным присутствием. Классификация Малая якорная корабельная гальваноударная мина образца 1943 года. Мина КПМ (корабельная, контактная, противодесантная). Донная мина в Музее КДВО (Хабаровск)

Виды

Морские мины подразделяются:

По типу установки:

• Якорные - корпус, обладающий положительной плавучестью, удерживается на заданной глубине под водой на якоре с помощью минрепа;
• Донные - устанавливаются на дне моря;
• Плавающие - дрейфующие по течению, удерживаясь под водой на заданной глубине
• Всплывающие - установленные на якорь, а при срабатывании отдающие его и всплывающие вертикально: свободно или при помощи двигателя
• Самонаводящиеся - электрические торпеды, удерживаемые под водой якорем или лежащие на дне.

По принципу действия взрывателя:

• Контактные мины - взрывающиеся при непосредственном соприкосновении с корпусом корабля;
• Гальваноударные - срабатывают при ударе корабля по выступающему из корпуса мины колпаку, в котором находится стеклянная ампула с электролитом гальванического элемента
• Антенные - срабатывают при соприкосновении корпуса корабля с металлической тросовой антенной (применяются, как правило, для поражения подводных лодок)
• Неконтактные - срабатывающие при прохождении корабля на определённом расстоянии от воздействия его магнитного поля, или акустического воздействия и др.; в том числе неконтактные подразделяются на:
• Магнитные - реагируют на магнитные поля цели
• Акустические - реагируют на акустические поля
• Гидродинамические - реагируют на динамическое изменение гидравлического давления от хода цели
• Индукционные - реагируют на изменение напряженности магнитного поля корабля (взрыватель срабатывает только под кораблем, имеющим ход)
• Комбинированные - сочетающие взрыватели разных типов

По кратности:

• Некратные - срабатывают при первом обнаружении цели
• Кратные - срабатывают после заданного числа обнаружений

По управляемости:

• Неуправляемые
• Управляемые с берега по проводам; или с проходящего корабля (как правило акустически)

По избирательности:

• Обычные - поражают любые обнаруженные цели
• Избирательные - способны распознавать и поражать цели заданных характеристик

По типу заряда:

• Обычные - ТНТ или сходные взрывчатые вещества
• Специальные - ядерный заряд

Морские мины совершенствуются в направлениях увеличения мощности зарядов, создании новых типов неконтактных взрывателей и повышения устойчивости к тралению.

Вторая мировая война предопределила дальнейшие пути развития донных мин. Основными носителями донных мин становятся авиация и подводные лодки. т.к. из-за сильного развития систем береговой обороны и обороны прибрежных коммуникаций надводные корабли стали легкими целями и не могли обеспечить скрытные постановки в операционной зоне противника.

Поражающая способность минного оружия определяется избирательностью, выбором момента нанесения удара и мощностью. Избирательность мины зависит от степени совершенства ее НВ. определяемой числом каналов, дающих информацию о цели, а также их чувствительностью и помехозащищенностью.

В донных минах применяются НВ следующих типов: магнитный, работающий по статическому (амплитудному) или динамическому (градиентному) принципу; акустический (пассивный низко либо среднечастотный ненаправленного действия), магнитоакустический и гидродинамический.

В логических устройствах первых послевоенных мин использовались только особенности топологии физических полей цепи, а в дальнейшем - законы изменения этих полей. В современных образцах применяются процессорные устройства, позволяющие не только сопоставлять полученную информацию с заданной программой (что особенно важно с точки зрения противотральной защиты), но и выбирать оптимальные моменты срабатывания НВ.

Радиус поражения донной мины определяется массой заряда ВВ, тротиловым эквивалентом ВВ. отстоянием мины от цели и характером грунта.

Большинство современных донных мин начинено ВВ с тротиловым эквивалентом (Т.Э. - отношение мощности взрыва заряда ВВ в мине к мощности взрыва равного по массе тротила) 1,4. ..1.7. При прочих равных условиях радиус поражения донной мины в 1,4. ..2 раза больше, чем якорной.

Противотральная стойкость мины определяется возможностью, ее уничтожения неконтактными тралами и взрывными средствами, а также обнаружением искателем мины.

В современных донных минах используются Э вида противотральной защиты: внешняя (входная) в виде приборов срочности, кратности, системы телеуправления (на некоторых образцах); схемная, созданная с учетом законов изменения ФПК (амплитудных, фазовых, градиентных) в пространстве и во времени; признаковая, фиксирующая различия в сигналах, излучаемых кораблем и неконтактными тралами.

Работы по совершенствованию перечисленных видов защиты мин ведутся постоянно. В настоящее время дальность телеуправления донными минами ни глубинах до 50 м составляет 12... 15 миль(24.. .30 км).

Для обеспечения противотральной стойкости мин большое значение имеет также сохранение в тайне их технических характеристик. Возможность заниматься скрытной разработкой и испытаниями этого вида оружия ввиду относительно малых размеров дает ему явное преимущество перед другими боевыми средствами.

Устойчивость донных мин при воздействии на них взрывных средств, а также возможность их использования авиацией, зависят от ударостойкости определяемой, прежде всего прочностью приборной части, которая с переходом на твердотельную элементную базу заметно возросла. Если у мин периода второй мировой войны она составляла 26. ..32 кг/см 2 , у первых послевоенных образцов -28.. .32 кг/см 2 , то у современных мин прочность корпуса доведена до 70.. .90 кг/см 2 , что значительно повышает их живучесть при воздействии взрывных средств.

С целью защиты мин от поисковых средств производятся работы по двум направлениям: создание корпусов из неметаллических материалов с повышенной звукопоглощающей способностью и имеющих нетрадиционные формы.

Корпуса большинства современных мин изготавливаются из алюминиевых сплавов, что снижает вероятность обнаружения магнитометрами. Однако подобные мины сравнительно легко обнаруживаются гидроакустическими станциями миноискания, а также оптической и электронной аппаратурой. Проводились работы по разработке дешевых корпусов из стеклопластика, это позволило снизишь заметность мин при их обнаружении и классификации по типу отражаемого сигнала. Однако использование принципа наблюдения гидроакустической тени должного эффекта не дает.

Корпуса большинства современных донных мин цилиндрической формы и, как правило, приспособлены для подвески на летательные аппараты и постановки через торпедные аппараты подводных лодок. У авиационных мин есть отсек для размещения парашюта, смягчающего удар при приводнении, у беспарашютных - стабилизатор, обтекатель и противоударное устройство аппаратуры взрывателя. Носовая часть обычно имеет срез, что обеспечивает разворот их в горизонтальное положение после входа в воду и резко уменьшает глубину места постановки.

Важное значение для современных мин имеет также продолжительность работы источников питания и стабильность функционирования приемных устройств. С середины 80-х гг. в качестве источников питания в минах стали использовать литиевые трионилхпоридные батареи, удельная энергия которых почти к? порядок выи», чем у химических источников тока периода второй мировой войны (до 700 Вт-ч/кг вместо 70... 80).

В настоящее время наиболее длительной и устойчивой является работа магнитных приемников, наименее - гидродинамических. Большинство мин имеют срок службы от 1 до 2 лет и рассчитаны на хранение в течение 20... 30 лет (с проверкой каждые 5...6 пет).

Стоимость любого образца военной техники складывается из затрат на его разработку, изготовление и эксплуатацию. Расходы ни изготовление снижаются за счёт крупносерийных заказов. Стоимость эксплуатации выставленной мины практически равна нулю, а хранение на складах требует минимальных затрат.

Одним из путей снижения стоимости изготовления и эксплуатации боевых средств является использование модульной конструкции. Все новые и модернизированные мины имеют таковую, в том числе заменяемый блок НВ - основного элемента, определяющего эффективность.

Использование модульной конструкции позволяет применять для донных авиационных мин стандартные авиабомбы, в которых часть ВВ заменяется аппаратурой НВ.

Наибольший интерес из иностранных мин - бомб представляет мина МК-65 семейства "Квикстрайк". В ее НВ есть блок распознавания целей (с микропроцессорным устройством). Мина имеет устройство дистанционного управления, усиленный заряд ВВ (430 кг с тротиловым эквивалентом 1.7) и стеклопластиковый корпус.

Первые отечественные серийные авиационные донные мины, оснащенные неконтактными взрывателями (малые АМД-500 и большие АМД-1000), появились на вооружении ВМФ в 1942 г. При этом позже они были признаны одними из лучших среди мин аналогичного боевого назначения, которыми располагали другие флоты мира. К концу же войны появились их улучшенные образцы, полнившие в отличие от своих предшественниц - мин первой модификации (АМД-1 -500 и АМД-2-500)- шифры АМД-2-500 и АМД-2-1000.

Общим для всех четырех образцов мин было их боевое предназначение: как для поражения надводных кораблей и судов, так и для борьбы с подводными лодками. Постановку таких мин могла осуществлять не только авиация, используя для их подвески штатные крепления самолетов (малые мины АМЛ были сконструированы в массогабаритах серийных авиабомб типа ФАБ-500. а большие - в габаритах ФАБ-1500). Надо подчеркнуть, что данные мины (кроме АМД-1500) были приспособлены к постановке с надводных кораблей, а обе модификации больших мин и к постановке с ПЛ, т.к. они имели штатный для лодочных ТА диаметр 533 мм. Малые мины создавались в корпусе 450 мм. Главным же отличием между минами АМД-1 и АМД-2 Было оснащение первых одноканальным двух импульсным НВ индукционного типа, а вторых двухканальный НВ акустико-индукционного типа.

Использование все указанных образцов мин с авиационных постелей предусматривало конструктивные возможности для их оснащения парашютной системой стабилизации (ПСС), которая применялась при сбрасывании мин с самолетов и отсоединялась при падении их в воду. И хотя последующие, послевоенные образцы авиационных мин, проектировались как с ПСС. так и "беспарашютными" (с так называемой жесткой системой стабилизации и торможения - ЖСТ), они вобрали в себя много технических решений, реализованных в наших первых авиационных морских минах "семейств" АМД-1 и АМД-2.

Первой советской морской миной, принятой на вооружение после окончания войны (1951), стала авиационная донная мина. АМД-4, развивающая данные "семейства" больших и малых мин АМД-2 в целях повышения их боевых и эксплуатационных качеств. В ней впервые применили ВВ более мощного состава марки ТАГ-5; в целом АМД-4 повторяла конструктивные решения, присущие ее предшественницам.

В 1955 г. на вооружение ВМФ поступила модернизированная мина АМД-2М. Это был качественно новый образец неконтактной донной мины, к тому же явившейся основой для создания принципиальноновой системы дистанционного телеуправления (СТМ), которая позже вошла в боевую комплектацию донной мины КМД-2-1000 и первой отечественной авиационной реактивно-всплывающей мины РМ-1.

При создании первых телеуправляемых мин советские специалисты проделали огромную работу, которая завершилась принятием на вооружение донной неконтактной мины ТУМ (1954). И хотя она, как и большие мины АМД-1 и АМД-2 была разработана в штатных массогаборитах авиабомбы ФАБ-1500. На вооружение был принят лишь её корабельный вариант.

Параллельно шло создание качественно новых образцов минного оружия с более высокими боевыми и эксплуатационными свойствами. Разрабатывались их более совершенные конструкции, применялись различные типы систем обнаружения цели, неконтактной аппаратуры подрыва, увеличилась глубина постановки и т.п. В том же 1954 г. на флот поступила первая послевоенная авиационная индукционно-гидродинамическя мина ИГДМ, а спустя четыре года малая – ИГМД-500. В 1957 г. ВМФ получил на вооружение большую донную мину того же класса "Серпей", а, начиная с 1961 г. - универсальные донные мины "семейства" УДМ большую мину УДМ (1961) и малую мину УДМ-500 (1965),несколько позже появились их модификации - мины УДМ-М и УДМ-500-М, а также второго технического поколения в этом "семействе "" мине УДМ-2 (1979).

Все упомянутые ранее мины, а также ряд других их модификаций кроме авиации могут применять и надводные сипы. При этом по габариту и зарядам мины можно разделить на сверхбольшие (УДМ-2), большие (ИГДМ, "Серпей", УДМ, УДМ-М) и малые (ИГДМ-500.УДМ-500). По системе стабилизации в воздуху они подразделялись на парашютные (с ПСС) - ИГДМ, ИГДМ-500,"Серпей",УДМ-500 и беспарашютные (с ЖСТ) - УДМ, УДМ-М, УДМ-М.

Парашютные мины, например ИГДМ-500 и "Серпей", оснащались двухступенчатой ПСС. состоявшей из двух парашютов - стабилизирующего и тормозного. Первый парашют вытягивался при отделении мины от самолета и обеспечивал стабилизацию мины на траектории снижения до определенной высоты (для ИГДМ 500... 750 м, для мины "Серпей"-1500 м), после чего вступал я действие второй парашют, гасивший скорость снижения мины во избежание повреждений ее аппаратуры НВ в момент приводнения. При вхождении в воду оба парашюта отрывались, мина шла на грунт, а парашюты тонули.

Мины приходили в боевое положение после отработки установленных на них предохранительных устройств. В частности, мина ИГДМ была снабжена прибором уничтожения авиационных мин (ПУАМ), который взрывал ее при падении на сушу или на грунт при глубине менее 4 - 6 м. Кроме того, она имела приборы срочности и кратности, а также долгосрочный часовой механизм-ликвидатор. Мина "Серпей" были снабжены дополнительным индукционным каналом, который обеспечивал их подрыв под кораблем, а также противотральным устройством и защитным каналом для предохранения мины от вытраливания при комбинированном воздействии различных неконтактных тралов, одиночных и многократных взрывах глубинных бомб и подрывных зарядов,

Особое внимание при рассмотрении вопроса устройства и перспектив развития современных донных мин надо обратить на создание так называемых самодвижущихся (самотранспортирующихся) мин.

Идея создания самодвижущихся мин родилась в 70-х гг. По мнению специалистов-разработчиков, наличие в арсенале флота подобного оружия позволяет создать минную угрозу для противника даже в тех районах, которые отличаются сильной противолодочной обороной. Первая отечественная мина такого типа МДС (морская донная самодвижущаяся) создавалась на основе одной в серийных торпед. Конструктивно мина включала в себя боевое зарядное отделение (БЗО), приборный отсек и носитель (собственно торпеду). Мина была неконтактной: опасная зона взрывателя определялась его чувствительностью к воздействию ФПК и составляла порядка 50 м Взрывчатое вещество размещалось в БЗО, функциональные и предохранительные приборы - в приборном отсеке наряду с источниками питания, а также неконтактной аппаратурой взрывателя. Подрыв мины осуществлялся после того, как цели (НК или ПЛ) подходили на расстояние, при достижении которого интенсивность создаваемых ими ФПК была достаточной для активирования неконтактной аппаратуры МДС. Созданная на основе такой мины самодвижущаяся морская донная мина (СМДМ) представляет собой комбинацию донной мины с дальноходной кислородной самонаводящейся торпедой 53-65K. Торпеда 53-65K имеет следующие ТТХ: калибр 533 м, длину корпуса 8000 мм, общую массу 2070 кг, массу ВВ 300 кг, скорость хода до 45 уз. дальность хода до 19000 м.

Мина СМДМ в качества обычной донной мины функционирует уже после того, как будучи выпущенной из торпедного аппарата ПЛ, пройдёт по заданной программной траектории и ляжет на грунт. Программная траектория движения осуществляется с помощью стандартных приборов системы автономного управления движением торпеды. В соответствии с этим вариантом к модулю силовой установки торпеды-носителя присоединяется меньший модуль БЗО для размещения ВВ и отсек для трехканального НВ (акустико-индукционно-гидродинамического) с функциональными приборами и источниками питания.

Важным достоинством мин "семейства" МДС-СМДМ специалисты считают возможность постановки активных минных заграждений с ПЛ, находящихся вне досягаемости противолодочных средств противника, чем достигается скрытность минных постановок.

В США к разработке подобных мин также приступили в 70 - 80-х гг. Было ^изготовлено и испытано несколько опытных партий такого оружия. Но трудности, возникшие при обеспечении телеуправления и надёжности работы НВ, а также чрезмерно большая стоимость стали причиной того, что разработка мины дважды приостанавливалась. Только в 1982 г., после получения положительных результатов в создании новых НВ, было пришло решение о производстве такой мины, которая получила название МК 67.

В начале 90-х гг. в США на инициативной основе был разработан оригинальный проект морской самозарывающейся мины "Хантер",боевой частью которой является самонаводящаяся торпеда. Эта мина имеет следующие особенности:

Отличается высокой противотральной стойкостью, поскольку после сбрасывания с корабля или летательного аппарата она погружается на дно, зарывается в грунт на заданное углубление и в этом положении мажет находиться более двух лет, ведя наблюдение за целями в пассивном режиме;

Обладает информационно-логическими, так называемыми "интеллектуальными" возможностями в связи с тем, что система управления, установленная на мине, включает ЭВМ, обеспечивающую анализ, классификацию, распознание принадлежности и типа цели,сбор и выдачу информации о целях, проходящих через район постановим, получение с пунктов управления запросов, выдачу ответов и выполнение команд на пуск торпеды:

Может осуществлять поиск цели благодаря использованию в качестве f>4 самонаводящейся торпеды.

Для заглубления в грунт мина оснащена работающей от аккумуляторной батареи крылаткой с бандажом, которая размывает грунт и откачивает пульпу вверх черва "кольцевой канал корпусе мины, выполненной из немагнитных материалов, что практически исключает возможность ее обнаружения.

Боевой частью (длина 3,6 м, диаметр 53 см) служит легкая торпеда типа МК-46, или "Стингрей". Мина оснащена средствами противодействия тралению, активными и пассивными датчиками, средствами связи. После постановки и заглубления в грунт из нее выдвигается зонд с датчиками наблюдения и антенной связи. Мина приводится в боевое положение по команде с берега. Для передачи ей данных по радиогидроакустическому каналу разработана четырехсигнатурная система кодирования, обеспечивающая высокую степень достоверности информации. Радиус действия мины составляет около 1000 м. После обнаружения цепи и выработки команды на ее поражение торпеда выстреливается из контейнера и наводится на цель с помощью собственной ССН.
