Прославленная установка «Катюша» была запущена в серию за несколько часов до нападения гитлеровской Германии на СССР. Использовалась система залпового огня реактивной артиллерии для массированных ударов по площадям, обладала средней прицельной дальностью стрельбы.

Хронология создания боевых машин реактивной артиллерии

Желатиновый порох был создан в 1916 году отечественным профессором И. П. Граве. Дальнейшая хронология развития реактивной артиллерии СССР выглядит следующим образом:

• через пять лет, уже в СССР начались разработки реактивного снаряда В. А. Артемьевым и Н. И. Тихомировым;
• в период 1929 – 1933 г.г. группа под руководством Б. С. Петропавловского создали прототип снаряда для РСЗО, но установки для запуска использовались наземные;
• на вооружение ВВС реактивные снаряды поступили в 1938 году, маркировались РС-82, устанавливались на истребители И-15, И-16;
• в 1939 году их использовали на Халхин-Голе, затем стали комплектовать боезаряды из РС-82 для бомбардировщиков СБ и штурмовиков л-2;
• начиная с 1938 года, другая группа разработчиков – Р. И. Попов, А. П. Павленко, В. Н. Галковский и И. И. Гвай – трудились над многозарядной установкой высокой мобильности на колесном шасси;
• последнее удачное испытание перед запуском БМ-13 в серийное производство завершилось 21 июня 1941 года, то есть за несколько часов до нападения фашистской Германии на СССР.

На пятый день войны аппарат Катюша в количестве 2 боевых единиц поступил на вооружение главного артуправления. Через два дня, 28 июня из них и 5 опытных образцов, участвовавших в испытаниях, была сформирована первая батарея.

Первый боевой залп Катюши официально состоялся 14 июля. Зажигательными снарядами с термитной начинкой был обстрелян город Рудня, занятый немцами, через два дня – переправа через реку Оршица в районе ж/д станции Орша.

История прозвища Катюша

Поскольку точных объективных сведений история Катюши, как прозвища РСЗО, не имеет, существует несколько правдоподобных версий:

• часть снарядов имела зажигательную начинку с маркировкой КАТ, обозначающей заряд «Костикова автоматический термитный»;
• бомбардировщики эскадрильи СБ, вооруженные снарядами РС-132, принимающих участие в боевых действиях на Халхин-Голе, прозвали Катюшами;
• в строевых частях ходила легенда о девушке-партизанке с таким именем, прославившейся уничтожением большого количества фашистов, с которой и сравнивали залп Катюши;
• реактивный миномет имел на корпусе маркировку К (завод Коминтерна), а бойцы любили давать технике ласковые прозвища.

В пользу последнего свидетельствует тот факт, что ранее реактивные снаряды с обозначением РС называли Раисой Сергеевной, гаубицу МЛ-20 Емелей, а М-30 Матушкой, соответственно.

Однако самым поэтичным вариантом прозвища считается песня Катюша, ставшая популярной перед самой войной. Корреспондент А. Сапронов опубликовал в газете Россия в 2001 году заметку о разговоре двух красноармейцев сразу после залпа РСЗО, в котором один из них назвал его песней, а второй уточнил название этой песни.

Аналоги прозвищ РСЗО

В годы войны реактивная установка БМ со снарядом 132 мм была не единственным вооружением с собственным именем. По аббревиатуре МАРС минометная артиллерия реактивных снарядов (минометные установки) получили прозвище Маруся.

Миномет МАРС — Маруся

Даже немецкий буксируемый миномет Nebelwerfer советские солдаты в шутку называли Ванюшей.

Миномет Nebelwerfer — Ванюша

При площадной стрельбе залп Катюши превосходил урон от Ванюши и более современных аналогов немцев, появившихся в конце войны. Модификации БМ-31-12 пытались дать прозвище Андрюша, но оно не прижилось, поэтому по крайней мере до 1945 года Катюшами называли любые отечественные системы РСЗО.

Характеристики установки БМ-13

Создавалась установка залпового огня БМ 13 Катюша для уничтожения крупных скоплений противника, поэтому основными технико-тактическими характеристиками являлись:

• мобильность – РСЗО должна была быстро разворачиваться, производить несколько залпов и мгновенно менять позицию до уничтожения противника;
• огневая мощь – из МР-13 формировались батареи из нескольких установок;
• низкая себестоимость – в конструкцию добавлен подрамник, что позволило собирать артиллерийскую часть РСЗО на заводе, и монтировать ее на шасси любого транспортного средства.

Таким образом, оружие победы было установлено на ж/д, авиа и наземный транспорт, а себестоимость производства снизилась на 20% минимум. Боковые и задние стенки кабины бронировались, на лобовое стекло устанавливались защитные пластины. Броней защищался бензопровод и бак с горючим, что резко повысило «живучесть» техники и выживаемость боевых расчетов.

Скорость наведения повысилась за счет модернизации поворотного и подъемного механизмов, устойчивости в боевом и походном положении. Даже в развернутом состоянии Катюша могла перемещаться по пересеченной местности в пределах нескольких километров с небольшой скоростью.

Боевой расчет

Для управления БМ-13 использовался экипаж минимум из 5 человек, максимум из 7 человек:

• водитель – перемещение РСЗО, разворачивание в боевое положение;
• заряжающие – 2 – 4 бойца, устанавливающие снаряды на направляющие в течение 10 минут максимум;
• наводчик – обеспечение прицеливания подъемным и поворотным механизмами;
• командир орудия – общее руководство, взаимодействие с другими расчетами подразделения.

Поскольку начал выпускаться с конвейера гвардейский реактивный миномет БМ уже во время войны, готовой структуры боевых подразделений не существовало. Вначале формировались батареи – 4 установки МР-13 и 1 зенитная пушка, затем дивизион из 3 батарей.

За один залп полка техника и живая сила противника уничтожалась на территории 70 – 100 гектаров взрывом 576 снарядов, выпущенных в течение 10 секунд. Согласно директиве 002490 ставке запрещалось использование Катюш числом менее дивизиона.

Вооружение

Осуществлялся залп Катюши в течение 10 секунд 16-ю снарядами, каждый из которых обладал характеристиками:

• калибр – 132 мм;
• масса – заряд глицеринового пороха 7,1 кг, разрывной заряд 4,9 кг, реактивный двигатель 21 кг, боевая часть 22 кг, снаряд со взрывателем 42,5 кг;
• размах лопастей стабилизатора – 30 см;
• длина снаряда – 1,4 м;
• ускорение – 500 м/с 2 ;
• скорость – дульная 70 м/с, боевая 355 м/с;
• дальность – 8,5 км;
• воронка – 2,5 м в диаметре максимум, 1 м глубиной максимум;
• радиус поражения – 10 м проектный 30 м реальный;
• отклонение – 105 м по дальности, 200 м боковое.

Снарядам М-13 был присвоен баллистический индекс ТС-13.

Пусковая установка

Когда началась война, залп Катюши производился с рельсовых направляющих. Позже они были заменены направляющими сотового типа для увеличения боевой мощности РСЗО, затем спирального типа для увеличения точности огня.

Для увеличения точности вначале применялся специальный прибор стабилизатор. Затем его заменили спирально расположенными соплами, которые закручивали ракету во время полета, снижая разброс по местности.

История применения

Летом 1942 года боевые машины залпового огня БМ 13 в количестве трех полков и дивизиона усиления стали мобильной ударной силой на Южном фронте, помогали сдерживать наступление 1 танковой армии противника возле Ростова.

Примерно в это же время в Сочи был изготовлен переносной вариант – «горная Катюша» для 20 горнострелковой дивизии. В 62 армии путем монтажа пусковых установок на танк Т-70 был создан дивизион РСЗО. Город Сочи обороняли с берега 4 дрезины на рельсах с установками М-13.

Во время Брянской операции (1943 год) установки залпового огня были растянуты по всему фронту, позволив отвлечь немцев для осуществления флангового удара. В июле 44-го года одновременный залп 144 установок БМ-31 резко сократил численность скопившихся сил гитлеровских подразделений.

Локальные конфликты

Китайские войска использовали 22 РСЗО в ходе артподготовки перед битвой за Треугольную сопку во время Корейской войны в октябре 1952 года. Позже установки залпового огня БМ-13, поставлявшиеся до 1963 года из СССР, применялись в Афганистане правительством. Катюша до недавнего времени оставалась на вооружении в Камбодже.

«Катюша» против «Ванюши»

В отличие от советской установки БМ-13 немецкая РСЗО Nebelwerfer фактически являлась шестиствольным минометом:

• в качестве рамы использован лафет от противотанкового орудия 37 мм;
• направляющими для снарядов служат шесть 1,3 м стволов, объединенных обоймами в блоки;
• поворотный механизм обеспечивал 45 градусный угол возвышения и сектор горизонтального обстрела 24 градуса;
• боевая установка опиралась на откидной упор и раздвижные станины лафета, колеса вывешивались.

Стрелял миномет турбореактивными ракетами, точность которых обеспечивалась вращением корпуса в пределах 1000 об/сек. На вооружении германских войск имелось несколько мобильных минометных установок на полугусеничной базе бронетранспортера Maultier с 10 стволами для 150 мм ракет. Однако вся немецкая реактивная артиллерия была создана для решения другой задачи – химической войны с использованием боевых отравляющих веществ.

На период 1941 года немцы уже создали мощные отравляющие вещества Зоман, Табун, Зарин. Однако в ВОВ ни одно из них использовано не было, огонь велся исключительно дымовыми, фугасными и зажигательными минами. Основная часть реактивной артиллерии была смонтирована на базе буксируемых лафетов, что резко снижало мобильность подразделений.

Точность попадания по цели у немецкого РСЗО была выше, чем у Катюши. Однако советское вооружение было пригодно для массированных ударов по большим площадям, обладало мощным психологическим эффектом. При буксировке скорость Ванюши была ограничена 30 км/ч, после двух залпов производилась смена позиции.

Захватить образец М-13 немцам удалось только в 1942 году, однако практической пользы это не принесло. Секрет был в пороховых шашках на основе бездымного пороха на основе нитроглицерина. Воспроизвести технологию его производства Германии не удалось, до конца войны использовалась собственная рецептура топлива для ракет.

Модификации Катюши

Изначально установка БМ-13 базировалась на шасси ЗиС-6, стреляла реактивными снарядами М-13 с рельсовых направляющих. Позже появились модификации РСЗО:

• БМ-13Н – с 1943 года в качестве шасси использовался Студебеккер US6;
• БМ-13НН – сборка на автомобиле ЗиС-151;
• БМ-13НМ – шасси от ЗИЛ-157, на вооружении с 1954 года;
• БМ-13НММ – с 1967 года сборка на ЗИЛ-131;
• БМ-31 – снаряд 310 мм в диаметре, направляющие сотового типа;
• БМ-31-12 – количество направляющих увеличено до 12 штук;
• БМ-13 СН – направляющие спирального типа;
• БМ-8-48 – снаряды 82 мм, 48 направляющих;
• БМ-8-6 – на базе станковых пулеметов;
• БМ-8-12 – на шасси мотоциклов и аросаней;
• БМ30-4 т БМ31-4 – рамы с опиранием на грунт с 4 направляющими;
• БМ-8-72, БМ-8-24 и БМ-8-48 – монтировались на ж/д платформах.

Оборудовались минометными установками танки Т-40, позже Т-60. Их ставили на гусеничное шасси после демонтажа башни. Союзники СССР поставляли по ленд-лизу вездеходы Остин, Интернешнл Джи-Эм-Си и Форд Мамон, идеально подходившие для шасси установок, используемых в горных условиях.

Несколько М-13 было смонтировано на легкие танки КВ-1, но их слишком быстро сняли с производства. В Карпатах, Крыму, на Малой Земле, а затем в Китае и Монголии, Северной Корее применялись торпедные катера с РСЗО на борту.

Считается, что вооружение Красной армии составляло 3374 Катюши БМ-13, из них 1157 на 17 типах нестандартных шасси, 1845 единиц техники на Студебеккерах и 372 на машинах ЗиС-6. Ровно половина БМ-8 и Б-13 утеряны безвозвратно в ходе боев (1400 и 3400 единиц техники, соответственно). Из 1800 выпущенных БМ-31 утрачено 100 единиц техники из 1800 комплектов.

С ноября 1941 года по май 1945 года численность дивизионов возросла с 45 до 519 единиц. Относились эти подразделения к резерву артиллерии Верховного командования Красной армии.

Памятники БМ-13

В настоящее время все военные установки РСЗО на базе ЗиС-6 сохранились исключительно в виде мемориалов и памятников. Они размещаются в СНГ следующим образом:

• бывший НИИТП (Москва);
• «Военная горка» (Темрюк);
• Нижегородский Кремль;
• Лебедин-Михайловка (Сумская область);
• памятник в Кропивницком;
• мемориал в Запорожье;
• Артиллерийский музей (Санкт-Петербург);
• музей ВОВ (Киев);
• монумент Славы (Новосибирск);
• въезд в Армянск (Крым);
• Севастопольская диорама (Крым);
• 11 павильон ВКС Патриот (Кубинка);
• Новомосковский музей (Тульская область);
• мемориал в Мценске;
• комплекс мемориальный в Изюме;
• музей Корсунь-Шевченской битвы (Черкасская область);
• военный музей в Сеуле;
• музей в Белгороде;
• музей ВОВ в д. Падиково (Московская область);
• ОАО Кировский машзавод 1 Мая;
• мемориал в Туле.

Используется Катюша в нескольких компьютерных играх, две боевые машины остаются на вооружении ВС Украины.

Таким образом, установка РСЗО Катюша была мощным психологическим и ракетно-артиллерийским орудием во время ВОВ. Вооружение использовалось для массированных ударов по большому скоплению войск, на момент войны превосходило аналоги противника.

Боевые машины реактивной артиллерии БМ-8, БМ-13 и БМ-31, более известные как «Катюши» – одна из самых удачных разработок советских инженеров в период Великой отечественной войны.
Первые реактивные снаряды в СССР разрабатывались конструкторами Владимиром Артемьевым и Николаем Тихомировым, сотрудниками лаборатории газодинамики. Работа над проектом, в котором предусматривалось использование бездымного желатинового пороха, была начата в 1921 году.
С 1929 по 1939 год проводились испытания первых опытных образцов разных калибров, пуск которых производился из однозарядных наземных и многозарядных воздушных установок. Руководили испытаниями пионеры советской ракетной техники – Б.Петропавловский, Е.Петров, Г.Лангемак, И.Клейменов.

Последние стадии проектирования и отработки снарядов проводились в Реактивном научно-исследовательском институте. Группу специалистов, в которую входили Т.Клейменов, В.Артемьев, Л.Шварц и Ю.Победоносцев, возглавлял Г.Лангемак. В 1938 году эти снаряды были поставлены на вооружение советскими ВВС.

Истребители И-15, И-153, И-16 и штурмовики Ил-2 комплектовались неуправляемыми реактивными снарядами модели РС-82 калибра 82 мм. На бомбардировщики СБ и более поздние модификации Ил-2 монтировались снаряды РС-132 калибра 132 мм. Впервые новое оружие, установленное на И-153 и И-16, было применено во время Халхин-Гольского конфликта 1939 года.

В 1938-1941 годах Реактивный научно-исследовательский институт занимался разработкой многозарядной пусковой установки на шасси грузового автомобиля. Испытания были проведены весной 1941 года. Их результаты были более чем успешные, и в июне, накануне войны, было подписано распоряжение о запуске в серию боевых машин БМ-13, оснащенных пусковыми установками под осколочно-фугасные снаряды М-13 132-мм калибра. 21 июня 1941 г. орудие официально поставили на вооружение артиллерийских войск.

Серийную сборку БМ-13 осуществлял воронежский завод имени Коминтерна. Первые две пусковые установки, смонтированные на шасси ЗИС-6, сошли с конвейера 26 июня 1941 года. Качество сборки тут же оценивалось сотрудниками Главного артиллерийского управления; получив одобрение заказчиков, машины отправились в Москву. Там были проведены полигонные испытания, после чего из двух воронежских образцов и пяти БМ-13, собранных в Реактивном научно-исследовательском институте, была создана первая батарея реактивной артиллерии, командование которой принял капитан Иван Флеров.

Боевое крещение батарея получила 14 июля на Смоленщине, целью ракетного удара был выбран оккупированный противником город Рудня. Через день, 16 июля, БМ-13 обстреливали оршанский железнодорожный узел и переправу на реке Оршице.

К 8 августа 1941 года реактивными установками было укомплектовано 8 полков, в каждом из которых насчитывалось по 36 боевых машин.

Кроме завода им. Коминтерна в Воронеже, выпуск БМ-13 был налажен на столичном предприятии «Компрессор». Реактивные снаряды производились на нескольких фабриках, но главным их производителем стал завод имени Ильича в Москве.

Первоначальная конструкция как снарядов, так и установок неоднократно изменялась и модернизировалась. Выпускался вариант БМ-13-СН, который оснащался спиральными направляющими, обеспечивающими более точную стрельбу, а также модификации БМ-31-12, БМ-8-48 и многие другие. Самой многочисленной стала модель БМ-13Н 1943 года, всего к концу Великой отечественной войны было собрано порядка 1.8 тысяч этих машин.

В 1942 году наладили производство 310 мм снарядов М-31, для пуска которых первоначально использовались наземные системы. Весной 1944 года под эти снаряды была разработана самоходка БМ-31-12, имеющая 12 направляющих.

Устанавливалась она на шасси грузовых автомобилей.

В период с июля 1941 года по декабрь 1944 общее количество выпущенных «Катюш» составило более 30 тысяч единиц, а реактивных снарядов различных калибров – около 12 миллионов. В первых образцах использовалось шасси отечественного производства, таких машин изготовили около шести сотен и все они, кроме нескольких, были уничтожены в ходе боевых действий. После заключения договора по ленд-лизу БМ-13 монтировалась на американских «Студебеккерах».

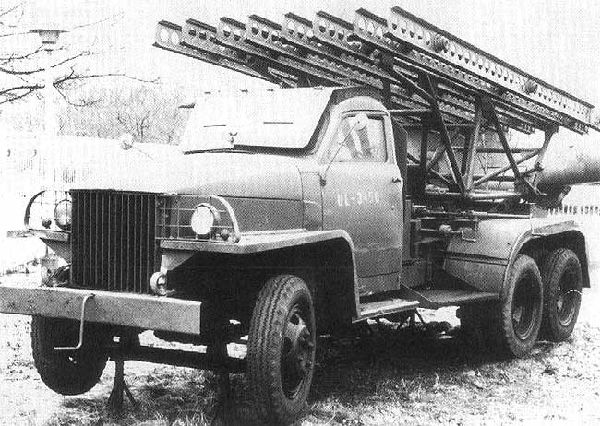

БМ-13 на американском «Студебеккере»
Реактивные установки БМ-8 и БМ-13 стояли в основном на вооружении гвардейских минометных частей, которые входили в артиллерийский резерв вооруженных сил. Поэтому за «Катюшами» закрепилось неофициально название «гвардейские минометы».

Славу легендарных машин не смогли разделить их талантливые разработчики. Борьба за лидерство в Реактивном научно-исследовательском институте спровоцировала «войну доносов», в результате которой осенью 1937 года НКВД арестовало главного инженера НИИ Г.Лангемака и директора Т.Клейменова. Через два месяца обоих приговорили к расстрелу. Реабилитированы конструкторы были только при Хрущеве. Летом 1991 года Президент Советского Союза М.Горбачев подписал указ о присвоении ряду ученых, участвовавших в разработке «Катюши», посмертных званий Героев Социалистического Труда.

Происхождение названия
Теперь уже сложно сказать наверняка, кто, когда и почему назвал реактивную установку БМ-13 «Катюшей».

Есть несколько основных версий:
Первая – это связь с одноименной песней, которая в предвоенное время была крайне популярна. Во время первого боевого применения «Катюш» в июле 1941 года стрельба производилась по немецкому гарнизону, расположенному в городе Рудня под Смоленском. Огонь велся прямой наводкой с вершины крутого холма, так что версия видится весьма убедительной – у солдат наверняка могла возникнуть ассоциация с песней, ведь там есть строка «на высокий, на берег крутой». Да и жив еще служивший связистом в 20-й армии Андрей Сапронов, который, по его словам, дал прозвище реактивному миномету. 14 июля 1941 года, аккурат после обстрела оккупированной Рудни, сержант Сапронов вместе с красноармейцем Кашириным прибыли на место дислокации батареи. Пораженный мощью БМ-13 Каширин восторженно воскликнул: «Ни чего себе песенка!», на что А.Сапронов невозмутимо ответил: «Катюша!» Потом, передавая в эфир информацию об успешном завершении операции, штабной радист назвал чудо-установку «Катюшей» – с той поры у столь грозного оружия появилось нежное девичье имя.

Другая версия рассматривает происхождения названия от аббревиатуры «КАТ» – якобы полигонщики называли систему «Костиковской автоматической термической» (А.Костиков был руководителем проекта). Однако правдоподобность подобного предположения вызывает большие сомнения, поскольку проект был засекреченным, и вряд ли полигонщики и фронтовики могли обмениваться между собой какими-либо сведениями.

Согласно другому варианту прозвище произошло от индекса «К», которым маркировались системы, собранные на заводе имени Коминтерна. У солдат был обычай давать оригинальные названия оружию. Так, гаубица М-30 ласково называлась «Матушкой», пушка МЛ-20 получила прозвище «Емелька». Кстати, БМ-13 сперва звали весьма уважительно, по имени-отчеству: «Раиса Сергеевна». РС – реактивные снаряды, использовавшиеся в установках.

По четвертой версии первыми именовать реактивные минометы «Катюшами» стали девушки, собиравшие их на заводе «Компрессор» в Москве.

Следующая версия, хоть и может показаться экзотичной, но также имеет право на существование. Снаряды устанавливались на специальных направляющих, называемых скатами. Вес снаряда составлял 42 килограмма, и для установки его на скат требовалось три человека: двое, впрягшись в лямки, затаскивали боеприпас на держатель, а третий подталкивал его сзади, контролируя точность фиксации снаряда в направляющих. Так вот, некоторые источники утверждают, что именно этого последнего бойца называли «Катюшей». Дело в том, что здесь, в отличие от бронетанковых подразделений, не было четкого разделения ролей: закатывать или держать снаряды мог любой из членов расчета.

На первоначальных этапах установки испытывались и эксплуатировались в режиме строгой секретности. Так, командир расчета при запуске снарядов не имел права отдавать общепринятые команды «огонь» и «пли», они были заменены на «играй» или «пой» (пуск производился быстрым вращением рукоятки электрической катушки). Да что и говорить, для любого фронтовика залпы «Катюш» были самой желанной песней.
Существует версия, по которой сначала «Катюшей» назывался бомбардировщик, комплектовавшийся реактивными снарядами, аналогичными ракетам БМ-13. Эти-то боеприпасы и перенесли прозвище с самолета на реактивный миномет.

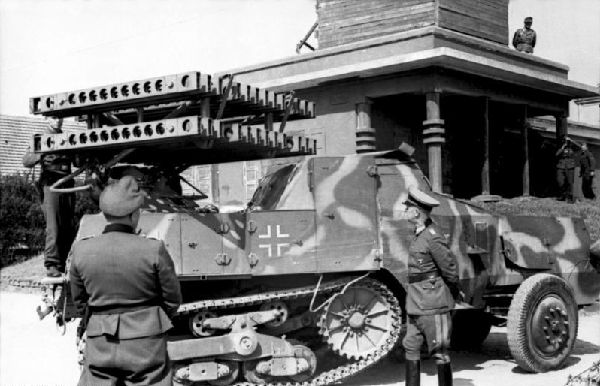

Фашисты величали установки не иначе, как «Сталинский орган». Действительно, направляющие имели определенное сходство с трубами музыкального инструмента, а рев, издаваемый снарядами при пуске, чем-то напоминал грозное звучание органа.

Во время победоносного шествия нашей армии по Европе широко использовались системы, запускавшие одиночные снаряды М-30 и М-31. Немцы называли эти установки «Русскими фаустпатронами», хотя они использовались не только в качестве средства для уничтожения бронетехники. На дистанции до 200 м снаряд мог пробить стену практически любой толщины, вплоть до бункерных укреплений.

Устройство
БМ-13 отличалась сравнительной простотой. В Конструкцию установки входили рельсовые направляющие и система наведения, состоящая из артиллерийского прицела и поворотно-подъемного устройства. Дополнительная устойчивость при запуске ракет обеспечивалась двумя домкратами, располагающимися в задней части шасси.

Реактивный снаряд имел форму цилиндра, разделенного на три отделения – топливный и боевой отсеки и сопло. Количество направляющих было различным в зависимости от модификации установки – от 14 до 48. Длина снаряда РС-132, использовавшегося в БМ-13, составляла 1.8 м, диаметр – 13.2 см, вес – 42.5 кг. Внутренняя часть ракеты под оперением укреплялась твердой нитроцеллюлозой. Боеголовка весила 22 кг, из которых 4.9 кг приходилось на долю взрывчатки (для сравнения противотанковая граната имела вес около 1.5 кг).

Дальность действия ракет – 8.5 км. В БМ-31 применялись снаряды М-31 калибра 310 мм, имеющие массу около 92.4 кг, почти треть которой (29 кг) составляло взрывчатое вещество. Дальность действия – 13 км. Залп производился в считанные секунды: БМ-13 выпускала все 16 ракет менее чем за 10 секунд, то же время требовалось на запуск БМ-31-12 с 12 направляющими и БМ-8, оснащавшейся 24-48 ракетами.

Заряжение боекомплекта происходило за 5-10 минут для БМ-13 и БМ-8, БМ-31 по причине большей массы снарядов заряжалась несколько дольше – 10-15 минут. Для пуска необходимо было вращать ручку электрокатушки, которая соединялась с аккумуляторами и контактами на скатах – поворачивая ручку, оператор, замыкал контакты и по очереди активировал пусковые системы ракет.

Тактика применения «Катюш» коренным образом отличала их от реактивных систем Nebelwerfer, стоявших на вооружении противника. Если немецкая разработка использовалась для нанесения высокоточных ударов, то советские машины обладали низкой точностью, но покрывали большую площадь. Масса взрывчатого вещества ракет «Катюши» была в два раза меньше, чем у снарядов Nebelwerfer, тем не менее, урон, наносимый живой силе и слабобронированной технике, значительно превосходил немецкий аналог. Взрывчатка детонировала путем срабатывания запалов на противоположных сторонах отсека, после встречи двух детонационных волн давление газа в точке их соприкосновения резко увеличивалось, что придавало осколкам дополнительное ускорения и повышало их температуру до 800 градусов.

Мощность взрыва возрастала и благодаря разрыву топливного отделения, которое раскалялось под действием сгорания пороха – в результате эффективность осколочного поражения вдвое превосходила артиллерийские снаряды того же калибра. Одно время даже ходили слухи, что в ракетах реактивных минометов используется «термитный заряд», испытания которого проходили в 1942 году в Ленинграде. Однако его применение оказалось нецелесообразным, поскольку зажигающее действие и так было достаточным.

Одновременный разрыв нескольких снарядов создавал интерференционный эффект взрывных волн, что также способствовало усилению поражающего воздействия.
Экипаж «Катюши» насчитывал от 5 до 7 человек и состоял из командира расчета, водителя, наводчика и нескольких заряжающих.

Применение
Реактивная артиллерия с самого начала своего существования подчинялась Верховному Главнокомандованию.

Подразделениями РА комплектовались стрелковые дивизии, находящиеся на передовой. «Катюши» обладали исключительной огневой мощью, поэтому их поддержку как в наступательных, так и оборонительных операциях сложно переоценить. Была издана специальная директива, излагающая требования к использованию машины. В ней в частности указывалось, что удары «Катюш» должны быть внезапными и массированными.

За годы войны «Катюши» не раз оказывались в руках противника. Так, на основе трофейной БМ-8-24, захваченной под Ленинградом, была разработана немецкая реактивная система Raketen-Vielfachwerfer.

Во время обороны Москвы на фронте сложилась весьма непростая обстановка, и использование ракетных установок осуществлялось подивизионно. Однако в декабре 1941 года по причине значительного увеличения числа «Катюш» (в каждой из армий, сдерживавших основной удар врага, насчитывалось до 10 дивизионов реактивных минометов, что затрудняло их снабжение и эффективность маневрирования и нанесения ударов) было решено создать двадцать гвардейских минометных полков.

В составе гвардейского минометного полка артиллерии Резерва Верховного Главнокомандования находилось три дивизиона по три батареи в каждом. Батарея в свою очередь состояла из четырех машин. Огневая эффективность подобных подразделений была огромна – один дивизион, состоящий из 12 БМ-13-16, мог нанести удар, по мощности сравнимый с залпом 12 артиллерийских полков, укомплектованных 48 152 мм гаубицами или 18 артиллерийских бригад, укомплектованных 32 гаубицами того же калибра.

Стоит также брать во внимание эмоциональное воздействие: благодаря практически одновременному пуску снарядов в считанные секунды земля в районе цели в буквальном смысле вставала на дыбы. Ответного удара подразделения реактивной артиллерии с легкостью избегали, так как мобильные «Катюши» быстро меняли место дислокации.

В июле 1942 года неподалеку от села Налючи в боевых условиях был впервые опробован брат «Катюши» – реактивная установка «Андрюша» калибра 300 мм, оснащенная 144 направляющими.

Летом 1942 года Подвижная Механизированная группа Южного фронта в течение нескольких дней сдерживала натиск первой бронетанковой армии противника южнее Ростова. Основу этого подразделения составляли отдельный дивизион и 3 полка реактивной артиллерии.

В августе того же года военный инженер А.Алферов разработал переносную модель системы под снаряды М-8. Фронтовики стали называть новинку «Горной катюшей». Первой использовать это оружие стала 20-я Горнострелковая дивизия, установка прекрасно зарекомендовала себя в боях за Гойтский перевал. В конце зимы 1943 года подразделение «горных катюш», состоящее из двух дивизионов, участвовало в обороне знаменитого плацдарма на Малой земле неподалеку от Новороссийска. В железнодорожном депо Сочи реактивные системы монтировали на дрезины – эти установки применялись для обороны береговой линии города. 8 реактивных минометов было установлено на тральщике «Скумбрия», прикрывавшем десантную операцию на Малой Земле.

Осенью 1943 года во время боев под Брянском благодаря быстрой переброске боевых машин с одного фланга фронта на другой был осуществлен внезапный удар, сломивший оборону противника на участке длиной 250 км. В тот день вражеские укрепления поразили более 6 тысяч советских ракет, выпущенных легендарными «Катюшами».

——
ru.wikipedia.org/wiki/Катюша_(оружие)
ww2total.com/WW2/Weapons/Artillery/Gun-Motor-Carriages/Russian/Katyusha/
4.bp.blogspot.com/_MXu96taKq-Y/S1cyFgKUuXI/AAAAAAAAFoM/JCdyYOyD6ME/s400/1.jpg

Опубликовано: Январь 11, 2016

Катюша (БМ-13): Наше оружие возмездия

Изначально бесствольные реактивные артиллерийские системы в Красной армии предназначались не для наземных сражений. Они в прямом смысле спустились с неба на землю.

Реактивный снаряд калибра 82 мм приняли на вооружение ВВС Красной армии ещё в 1933 году. Они устанавливались на истребителях конструкции Поликарпова И-15, И-16 и И-153. В 1939 году они прошли боевое крещение во время боевых действий на Халхин-Голе, где неплохо себя показали при стрельбе по группам вражеских самолётов.

В том же году сотрудники Реактивного научно-исследовательского института начали работу над мобильной наземной пусковой установкой, которая могла бы вести огонь реактивными снарядами по наземным же целям. При этом калибр реактивных снарядов был увеличен до 132 мм.

В марте 1941 года успешно провели полигонные испытания новой системы оружия, а решение о серийном производстве боевых машин с реактивными снарядами РС-132, получивших название БМ-13, было принято за день до начала войны - 21 июня 1941 года.

Как она была устроена?

Боевая машина БМ-13 представляла собой шасси трёхосного автомобиля ЗИС-6, на котором была установлена поворотная ферма с пакетом направляющих и механизмом наведения. Для наводки предусматривался поворотный и подъёмный механизм и артиллерийский прицел. В задней части боевой машины находились два домкрата, которые обеспечивали её большую устойчивость при стрельбе.

Пуск реактивных снарядов производился рукояточной электрокатушкой, соединённой с аккумуляторной батарей и контактами на направляющих. При повороте рукоятки по очереди замыкались контакты, и в очередном из снарядов срабатывал пусковой пиропатрон.

Подрыв взрывчатого вещества боевой части снаряда осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ). И когда две волны детонации встречались, то газовое давление взрыва в месте встречи резко возрастало. Вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600-800 °С и имели хорошее зажигающее действие. Кроме корпуса, разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5-2 раза по сравнению с артиллерийскими снарядами аналогичного калибра. Именно поэтому и возникла легенда о том, что реактивные снаряды «катюш» были снабжены «термитным зарядом». «Термитный» заряд, действительно, испытывался веской 1942 года в блокадном Ленинграде, но он оказался излишним - после залпа «катюш» и так всё горело вокруг. А совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект.

Боевое крещение под Оршей

Первый залп батарея советских реактивных миномётов (так для пущей секретности стали называть новый вид боевой техники) в составе семи боевых установок БМ-13 произвела в середине июля 1941 года. Произошло это под Оршей. Опытная батарея под командованием капитана Флёрова нанесла огневой удар по железнодорожной станции Орша, на которой было замечено скопление боевой техники и живой силы противника.

В 15:15 14 июля 1941 года по вражеским эшелонам был открыт шквальный огонь. Вся станция в мгновение ока превратилась в огромное огненное облако. В тот же день в своём дневнике начальник немецкого Генерального штаба генерал Гальдер записал: «14 июля под Оршей русские применили неизвестное до этого времени оружие. Огненный шквал снарядов сжёг железнодорожную станцию Орша, все эшелоны с личным составом и боевой техникой приехавших военных частей. Плавился металл, горела земля».

Моральный эффект от применения реактивных миномётов был ошеломляющим. Противник потерял на станции Орша больше батальона пехоты и огромное количество боевой техники и вооружения. А батарея капитана Флёрова нанесла в тот же день ещё один удар - на этот раз по вражеской переправе через реку Оршицу.

Командование вермахта, изучив информацию, полученную от очевидцев применения нового оружия русских, было вынуждено издать специальную инструкцию своим войскам, в которой говорилось: «С фронта поступают сообщения о применении русскими нового вида оружия, стреляющего реактивными снарядами. Из одной установки в течение 3-5 секунд может быть произведено большое число выстрелов. О каждом появлении этих орудий надлежит в тот же день донести генералу, командующему химическими войсками, при верховном командовании» . За батареей капитана Флёрова началась настоящая охота. В октябре 1941 года она оказалась в Спас-Деменском «котле» и попала в засаду. Из 160 человек к своим выйти удалось только 46. Сам командир батареи погиб, предварительно убедившись, что все боевые машины взорваны и в руки врага целыми не попадут.

На суше и на море…

Помимо БМ-13, в СКБ Воронежского завода им. Коминтерна, на котором выпускались эти боевые установки, были разработаны новые варианты размещения реактивных снарядов. Например, учитывая крайне низкую проходимость автомобиля ЗИС-6, был разработан вариант установки направляющих для реактивных снарядов на шасси гусеничного трактора СТЗ-5 НАТИ. Кроме того, нашёл применение и реактивный снаряд калибра 82 мм. Для него были разработаны и изготовлены направляющие, которые позднее устанавливали на шасси автомашины ЗИС-6 (36 направляющих) и на шасси лёгких танков Т-40 и Т-60 (24 направляющих).

Была разработана 16-зарядная установка под снаряды РС-132 и 48-зарядная установка под снаряды РС-82 для бронепоездов. Осенью 1942 года во время боевых действий на Кавказе для использования в горных условиях были изготовлены 8-зарядные горновьючные пусковые установки снарядов РС-82. Позднее их ставили на американские автомобили-вездеходы «Виллис», поступавшие в СССР по ленд-лизу.

Специальные пусковые установки для реактивных снарядов калибра 82 мм и 132 мм изготовили для их последующей установки на боевые корабли - торпедные катера и бронекатера.

Сами же пусковые установки получили народное прозвище «катюша», под которым они и вошли в историю Великой Отечественной войны. Почему «катюши»? На сей счёт существует множество версий. Наиболее достоверная - из-за того, что на первых БМ-13 стояла буква «К» - как информация о том, что изделие выпущено на заводе им. Коминтерна в Воронеже. Кстати, такое же прозвище получили и крейсерские лодки советского военно-морского флота, имевшие буквенный индекс «К». Всего за время войны было разработано и выпущено 36 конструкций пусковых установок.

А солдаты вермахта прозвали БМ-13 «сталинскими органами». По всей видимости, рёв реактивных снарядов напоминал немцам звуки церковного органа. От этой «музыки» им явно было не по себе.

А с весны 1942 года направляющие с реактивными снарядами стали устанавливать на ввозимые в СССР по ленд-лизу британские и американские полноприводные шасси. Всё же ЗИС-6 оказался машиной с низкой проходимостью и грузоподъёмностью. Наиболее подходящим для установки реактивных установок оказался трёхосный полноприводный американский грузовик Studebakker US6. Боевые машины стали выпускаться на его шасси. При этом они получили наименование БМ-13Н («нормализированная»).

За все время Великой Отечественной войны советская промышленность произвела более десяти тысяч боевых машин реактивной артиллерии.

Родственники «катюши»

При всех своих достоинствах осколочно-фугасные реактивные снаряды РС-82 и РС-132 имели один недостаток - большое рассеивание и малую эффективность при воздействии на вражескую живую силу, находящуюся в полевых укрытиях и траншеях. Чтобы исправить этот недостаток, были изготовлены специальные реактивные снаряды калибра 300 мм.

В народе они получили прозвище «андрюша». Запускались они с пускового станка («рамы»), изготовленного из дерева. Пуск производился с помощью сапёрной подрывной машинки.

Впервые «андрюши» были применены в Сталинграде. Новое оружие было просто в изготовлении, но их установка на позиции и наводка на цель требовали много времени. К тому же небольшая дальность реактивных снарядов М-30 делала их опасными для своих же расчётов.

Поэтому в 1943 году в войска стал поступать усовершенствованный реактивный снаряд, который при той же мощности имел большую дальность стрельбы. Снаряд М-31 мог поразить живую силу на площади 2 тысячи квадратных метров или образовать воронку глубиной 2-2,5 м и диаметром 7-8 м. А вот время для подготовки залпа новыми снарядами было значительным - полтора-два часа.

Такие снаряды применялись в 1944-1945 годах при штурме вражеских укреплений и во время уличных боёв. Достаточно было одного попадания реактивного снаряда М-31, чтобы разрушить вражеский ДЗОТ или огневую точку, оборудованную в жилом здании.

Огненный меч «бога войны»

К маю 1945 года в частях реактивной артиллерии имелось около трёх тысяч боевых машин самых разных типов и множество «рам» со снарядами М-31. Ни одно советское наступление, начиная со Сталинградской битвы, не начиналось без артподготовки с использованием «катюш». Залпы боевых установок стали тем самым «огненным мечом», с помощью которого наши пехота и танки прокладывали себе путь через вражеские укреплённые позиции.

В ходе войны установки БМ-13 порой использовались для стрельбы прямой наводкой по танкам и огневым точкам противника. Для этого задними колёсами боевая машина заезжала на какое-нибудь возвышение, чтобы её направляющие принимали горизонтальное положение. Конечно, точность такой стрельбы была довольно низкой, но прямое попадание 132-мм реактивного снаряда разносило на куски любой вражеский танк, близкий взрыв опрокидывал боевую технику противника, а тяжёлые раскалённые осколки надёжно выводили её из строя.

После войны советские конструкторы боевых машин продолжили работу над «катюшами» и «андрюшами». Только теперь они стали называться не гвардейскими миномётами, а системами залпового огня. В СССР были сконструированы и построены такие мощные СЗО, как «Град», «Ураган» и «Смерч». При этом потери противника, попавшего под залп батареи «Ураганов» или «Смерчей», сопоставимы с потерями от применения тактического ядерного оружия мощностью до 20 килотонн, то есть со взрывом атомной бомбы, сброшенной на Хиросиму.

Боевая машина БМ-13 на шасси трёхосного автомобиля

Калибр снаряда - 132 мм.

Масса снаряда - 42,5 кг.

Масса боевой части - 21,3 кг.

Максимальная скорость полёта снаряда - 355 м/с.

Количество направляющих - 16.

Максимальная дальность стрельбы - 8470 м.

Время заряжания установки - 3-5 минут.

Продолжительность полного залпа - 7-10 секунд.

Гвардейский миномёт БМ-13 Катюша на шасси Студебекера

1. Пусковая установка
2. Реактивные снаряды
3. Автомобиль, на котором монтировалась установка

Пакет направляющих
Бронещиты кабины
Походная опора
Подъёмная рама
Аккумулятор пусковой установки
Кронштейн прицела
Поворотная рама
Рукоятка подъёмного механизма

Пусковые установки крепились на шасси автомобилей ЗИС-6, «Форд-Мармон», «Интернационал Джиемси», «Остин» и на гусеничных тягачах СТЗ-5 Наибольшее число «Катюш» было смонтировано на полноприводных трёхосных автомобилях «Студебеккер».

Снаряд М-13

01. Стопорное кольцо взрывателя
02. Взрыватель ГВМЗ
03. Шашка детонатора
04. Разрывной заряд
05. Головная часть
06. Воспламенитель
07. Дно камеры
08. Направляющий штифт
09. Пороховой ракетный заряд
10. Ракетная часть
11. Колосниковая решётка
12. Критическое сечение сопла
13. Сопло
14. Стабилизатор

Уцелели немногие

Об эффективности боевого применения «катюш» в ходе наступления на укреплённый узел противника может послужить пример разгрома Толкачёвского оборонительного узла в ходе нашего контрнаступления под Курском в июле 1943 года.

Деревня Толкачёво была превращена немцами в сильно укреплённый узел сопротивления с большим количеством блиндажей и дзотов в 5-12 накатов, с развитой сетью траншей и ходов сообщений. Подходы к деревне были плотно минированы и прикрыты проволочными заграждениями.

Залпами реактивной артиллерии значительная часть дзотов была разрушена, траншеи вместе с находившейся в них вражеской пехотой засыпаны, огневая система полностью подавлена. Из всего гарнизона узла, насчитывавшего 450-500 человек, уцелели только 28. Толкачёвский узел был взят нашими частями без какого-либо сопротивления.

Резерв верховного главнокомандования

По решению Ставки в январе 1945 года было начато формирование двадцати гвардейских миномётных полков - так стали называть части, имевшие на вооружении БМ-13.

Гвардейский миномётный полк (Гв.МП) артиллерии Резерва Верховного Главнокомандования (РВГК) по штату состоял из управления и трёх дивизионов трёхбатарейного состава. Каждая батарея имела четыре боевые машины. Таким образом, залп только одного дивизиона из 12 машин БМ-13-16 ПИП (директива Ставки №002490 запрещала использование реактивной артиллерии в количестве менее дивизиона) по силе мог сравниться с залпом 12 тяжёлых гаубичных полков РВГК (по 48 гаубиц калибра 152 мм в полку) или 18 тяжёлых гаубичных бригад РВГК (по 32 гаубицы калибра 152 мм в бригаде).

искусство создания оружия

От: ,

- Присоединяйтесь! Ваше имя:

Комментарий:

БМ-13 - советская боевая машина реактивной артиллерии периода Великой Отечественной войны, наиболее массовая и знаменитая советская боевая машина (БМ) этого класса. Наиболее широко известна под народным прозвищем «Катюша», солдаты Третьего рейха называли её «орга́н Сталина» из-за звука, издаваемого оперением ракет.

В 1938-1941 гг. в РНИИ И. И. Гвай, В. Н. Галковский, А. П. Павленко, Р. И. Попов создали многозарядную пусковую установку, смонтированную на грузовом автомобиле.

В марте 1941 года были проведены успешные полигонные испытания установок БМ-13 (название расшифровывалось: «Боевая машина 132-мм снарядов») со снарядом калибра 132 мм М-13. Реактивный снаряд М-13 (132-мм осколочно-фугасный снаряд) и пусковая установка БМ-13 были приняты на вооружение артиллерии 21 июня 1941 года и тогда же, за несколько часов до войны, подписано постановление об их серийном производстве.

26 июня 1941 года на заводе №723 Наркомата миномётного вооружения СССР в Воронеже была завершена сборка первых двух серийных пусковых установок БМ-13 на шасси ЗИС-6, и тут же приняты представителями Главного артиллерийского управления. На следующий день установки были отправлены своим ходом в Москву, где 28 июня после успешно проведённых испытаний были объединены вместе с пятью изготовленными ранее в РНИИ установками в батарею для отправки на фронт.

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе «Компрессор» (главный конструктор - В. П. Бармин). Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

Первые две пусковые установки БМ-13 на шасси машин ЗИС были изготовлены 27 июня 1941 года в Воронеже, на заводе имени Коминтерна

Командир первой батареи реактивных артиллерийских установок БМ-13 («Катюша») капитан И.А. Флёров

Командир первой в советских вооруженных силах батареи реактивных артиллерийских установок БМ-13 («Катюша») капитан Иван Андреевич Флёров. Его батарея впервые применила «Катюши» в Великой Отечественной войне. В журнале боевых действий батареи появились записи: «14.7. 1941 г. 15 часов 15 минут. Нанесли удар по фашистским эшелонам на железнодорожном узле Орша. Результаты отличные. Сплошное море огня». «14.7. 1941 г. 16 часов 45 минут. Залп по переправе фашистских войск через Оршицу. Большие потери врага в живой силе и боевой технике, паника. Все гитлеровцы, уцелевшие на восточном берегу, взяты нашими подразделениям в плен...»

2 октября 1941 года батарея Флёрова оказалась в числе войск, попавших в окружение в Вяземском котле. Артиллеристы прошли по вражеским тылам более 150 километров. В ночь на 7 октября колонна машин батареи попала в засаду недалеко от деревни Богатыри Знаменского района Смоленской области. Личный состав батареи принял бой. В безвыходном положении, под шквальным огнем, они взорвали машины. Будучи тяжело раненным, командир взорвал себя вместе с головной пусковой установкой. Из последнего донесения капитана Флёрова: «7.X.1941 г. 21 час. Попали в окружение у деревни Богатырь - 50 км от Вязьмы. Будем держаться до конца. Выхода нет. Готовимся к самовзрыву. Прощайте товарищи.»

В начале 1960-х годов Флёров представлялся на звание героя Советского Союза, но вместо этого был награжден орденом Отечественной войны 1-й степени. 21 июня 1995 года указом Президента Российской Федерации (№ 619) за мужество и героизм, проявленные в борьбе с немецко-фашистскими захватчиками в Великой Отечественной войне капитану Ивану Андреевичу Флёрову присвоено звание Героя Российской Федерации посмертно.

Осенью 1995 года группа вяземских поисковиков в 250-ти метрах западнее деревни Богатырь нашла останки семерых погибших вместе с «Катюшами» артиллеристов. Среди них опознаны и останки капитана Флёрова. 6 октября 1995 года все останки перезахоронены рядом с обелиском у деревни Богатырь, установленным в память о подвиге ракетчиков.

Залп советских реактивных установок «Катюша» на подступах к Выборгу. Левее видны идущие в атаку танки КВ.

Устройство:

Оружие относительно простое, состоящее из рельсовых направляющих и устройства их наведения. Для наводки были предусмотрены поворотный и подъёмный механизмы и артиллерийский прицел. В задней части машины находились два домкрата, обеспечивающие бо́льшую устойчивость при стрельбе. На одной машине могло размещаться от 14 до 48 направляющих.

Корпус реактивного снаряда (ракеты) представлял собой сварной цилиндр, поделённый на три отсека - отсек боевой части, двигательный отсек (камера сгорания с топливом) и реактивное сопло. Авиационный реактивный снаряд РС-132 имел длину 0,935 метра, диаметр 132 миллиметра и весил 23,1 кг, а реактивный снаряд М-13 для наземной установки БМ-13 имел длину 1,41 метра, диаметр 132 миллиметра и весил 42,3 кг. Внутри цилиндра с оперением находилась твёрдая нитроцеллюлоза. Масса боевой части снаряда М-13 22 кг. Масса взрывчатого вещества снаряда М-13 4,9 кг - «как шесть противотанковых гранат». Дальность стрельбы - до 8,4 км.

Снаряд М-31 для установки БМ-31 был 310 мм в диаметре, он весил 92,4 кг и содержал 28,9 кг взрывчатки. Дальнобойность - 13 км, продолжительность залпа у БМ-13 (16 снарядов) - 7 - 10 секунд, у БМ-8 (24 - 48 снарядов) - 8 - 10 секунд; время заряжания - 5 - 10 минут у БМ-31-21 (12 направляющих) - соответственно 7 - 10 секунд и 10 - 15 мин. Запуск производился рукояточной электрокатушкой, соединённой с аккумуляторной батарей и контактами на направляющих - при повороте рукоятки по очереди замыкались контакты и в очередном из снарядов срабатывал пусковой пиропатрон. Крайне редко при большом количестве направляющих на установке применялись две катушки одновременно.

В отличие от немецкого Nebelwerfer, представляет собой площадное оружие низкой точности с большим разбросом снарядов по местности. Вследствие этого точные удары, как у Nebelwerfer, наносить было бессмысленно. При вдвое меньшем заряде ВВ, поражающее воздействие на небронированную технику и живую силу было намного сильнее, чем у Небельверфера. Это было достигнуто путём увеличения газового давления взрыва из-за встречного движения детонации. Подрыв ВВ осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ) и когда две волны детонации встречались, то газовое давление взрыва в месте встречи резко возрастало, вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600 - 800 °C и имели хорошее зажигающее действие. Кроме корпуса разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5 - 2 раза по сравнению с артиллерийским снарядами аналогичного калибра. Именно поэтому возникла легенда о «термитном заряде» в боеприпасах «Катюш». «Термитный» заряд испытывался в Ленинграде весной 1942 года, но оказался излишним - после залпа «катюш» и так всё горело. (из сборника «Гвардии „катюша“»). Совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект.

Военнослужащие-артиллеристы советского подразделения боевых машин БМ-13 «Катюша»

Великая Отечественная война

С момента появления реактивной артиллерии (РА), её формирования находились в подчинении Верховного Главного Командования. Они использовались для усиления стрелковых дивизий, оборонявшихся в первом эшелоне, что существенно увеличивало их огневую мощь и повышало устойчивость в оборонительном бою. Требования к применению нового оружия - массированность и внезапность - нашли отражение в Директиве Ставки ВГК № 002490 от 1 октября 1941 г..

В период битвы за Москву из-за тяжёлой обстановки на фронте командование вынуждено было использовать реактивную артиллерию "подивизионно"".

Но уже к концу 1941 года количество реактивной артиллерии в войсках значительно возросло и достигало 5-10 дивизионов в составе армий, действовавших на главном направлении. Управление огнём и манёвром большого числа дивизионов, а также снабжение их боевыми припасами и другими видами довольствия стало затрудняться. По решению Ставки в январе 1942 года было начато создание 20 гвардейских миномётных полков.

«Гвардейский миномётный полк (гв.мп) артиллерии Резерва Верховного Главного Командования (РВГК)» по штату состоял из управления, трёх дивизионов трёхбатарейного состава. Каждая батарея имела четыре боевые машины. Таким образом залп только одного дивизиона из 12 машин БМ-13-16 ГМП (директива Ставки № 002490 запрещала использование РА в количестве менее дивизиона) по силе мог сравниться с залпом 12 тяжёлых гаубичных полков РВГК (по 48 гаубиц калибра 152 мм в полку) или 18 тяжёлых гаубичных бригад РВГК (по 32 гаубицы калибра 152 мм в бригаде).

Красноармейцы-артиллеристы обслуживают боевую машину БМ-13 «Катюша»

Немаловажен был и эмоциональный эффект: во время залпа все ракеты выпускались практически одновременно - за несколько секунд землю в области цели буквально перепахивали реактивные снаряды. Подвижность установки позволяла быстро сменять позицию и избегать ответного удара противника.

17 июля 1944 года в районе села Налючи раздался залп 144 пусковых рам-станков, оснащённых 300-мм реактивными снарядами. Это было первое применение несколько менее знаменитого родственного оружия - «Андрюши».

В июле-августе 1942 года «катюши» (три полка и отдельный дивизион) были основной ударной силой Подвижной механизированной группы Южного фронта, на несколько дней сдержавшей наступление 1-й танковой армии немцев к югу от Ростова. Это отражено даже в дневнике генерала Гальдера: «возросшее сопротивление русских южнее Ростова»

В августе 1942 года в городе Сочи в гараже санатория «Кавказская Ривьера» под руководством начальника подвижной ремонтной мастерской № 6 военного инженера III ранга А. Алфёрова был создан переносной вариант установки на базе снарядов М-8, получивший впоследствии название «горная катюша». Первые «горные катюши» поступили на вооружение 20-й горнострелковой дивизии и были применены в боях на Гойтхском перевале. В феврале - марте 1943 года два дивизиона «горных катюш» вошли в состав войск, оборонявших легендарный плацдарм на Малой земле под Новороссийском.

В 62-й армии в Сталинграде на базе Т-70 воевал дивизион "Катюш", который находился в прямом подчинении командарма В. И. Чуйкова.

Кроме этого в Сочинском паровозном депо были созданы 4 установки на базе дрезин, которые использовались для защиты города Сочи с берега.

Восемью установками был оборудован тральщик «Скумбрия», который прикрывал десант на Малую землю.

В сентябре 1943 года в ходе Брянской операции манёвр «катюш» вдоль линии фронта позволил осуществить внезапный фланговый удар, в результате которого немецкая оборона оказалась «свёрнута» в полосе целого фронта - 250 километров. Во время артподготовки было израсходовано 6 000 реактивных снарядов и лишь 2 000 ствольных.

Боевые машины реактивной артиллерии БМ-13 «Катюша» на улице западноевропейского города

Советские боевые машины реактивной артиллерии БМ-13 «Катюша» в ночное время ведут огонь по противнику.

Батарея боевых машин БМ-13-16Н (шасси Studebaker US 6) готовиться к залпу. Солдат справа, работает с артиллерийской буссолью.

Советские реактивные минометы БМ-13 «Катюша» (на шасси грузовика Studebaker US6 американского производства) под Белградом

Ночной залп ракетной установки БМ-13 «Катюша».

Советские артиллеристы готовят к залпу реактивный миномет БМ-13 «Катюша» в Берлине.

Залп реактивных минометов БМ-13 («Катюша») в Берлине

Место съемки: Берлин, Германия. Время съемки: 29.04.1945.

Советские реактивные установки «Катюша» дают залп по врагу

Боевое применение гвардейского реактивного миномёта «Катюша»

Советские войска в наступлении под Сталинградом, на переднем плане знаменитые реактивные установки «Катюша», позади танки Т-34

Залп гвардейских реактивных минометов БМ-13 «Катюша», на шасси американских грузовиков «Стедебеккер» (Studebaker US6). Район Карпат, западная Украина.

Место съемки: Украина, СССР. Время съемки: 1944.

Части Красной армии в день вступления в столицу Болгарии проезжают по одной из ее главных улиц. Болгары приветствуют часть, вооруженную гвардейскими минометами «Катюша» на шасси американских грузовиков «Студебеккер».

Залп гвардейских реактивных минометов БМ-31-12 во время штурма Бреслау (ныне польский город Вроцлав).

Место съемки: Германия. Время съемки: 1945.

Гвардейский реактивный миномет БМ-31-12 в Берлине. Время съемки: май 1945

Это - модификация знаменитой реактивной установки «Катюша» (по аналогии получила название «Андрюша»). Вела огонь снарядами калибра 310 мм (в отличие от 132-мм снарядов «Катюши»), запускавшимися с 12 направляющих сотового типа (2 яруса по 6 ячеек в каждом). Система размещена на шасси американского грузовика «Студебеккер» (Studebaker US6), который поставлялся в СССР по ленд-лизу.

Убитые немецкие солдаты и реактивная установка БМ-31-12 (модификация «Катюши» со снарядами М-31 на шасси американского грузовика «Студебеккер», получила прозвище «Андрюша») на улице Берлина

Знаменитая советская певица Лидия Русланова исполняет «Катюшу» на фоне разрушенного Рейхстага. Лидия Русланова была одной из первых певиц, исполнивших «Катюшу».

"Катюша" - народное название боевых машин реактивной артиллерии БМ‑8 (со снарядами 82 мм), БМ-13 (132 мм) и БМ-31 (310 мм) во время Великой Отечественной войны. Существует несколько версий происхождение этого названия, наиболее вероятное из них связано с заводской маркой "К" завода изготовителя первых боевых машин БМ-13 (Воронежский завод им. Коминтерна), а также с популярной в то время одноименной песней (музыка Матвея Блантера, слова Михаила Исаковского).
(Военная энциклопедия. Председатель Главной редакционной комиссии С.Б. Иванов. Воениздат. Москва. в 8 томах -2004 г.г. ISBN 5 - 203 01875 - 8)

Боевое крещение БМ-13 получила 14 июля 1941 г., когда батарея произвела первый залп из всех установок по железнодорожной станции Орша, где было сосредоточено большое количество живой силы и боевой техники противника. В результате мощного огневого удара одновременно 112 реактивными снарядами над станцией поднялось огневое зарево: горели вражеские эшелоны, рвались боеприпасы. Еще через полтора часа батарея Флерова произвела второй залп, на этот раз по переправе через реку Оршицу, на подступах к которой скопилось много техники и живой силы немцев. В результате переправа противника была сорвана, развить успех на этом направлении ему не удалось.

Первый опыт применения нового ракетного оружия показал его высокую боевую эффективность, что явилось одной из причин быстрейшего его ввода в строй и оснащения им Сухопутных войск.

Перестройка промышленности, связанная с выпуском ракетного оружия, была осуществлена в короткие сроки, к его производству привлекли большое число предприятий (уже в июле-августе 1941 г. - 214 заводов), что обеспечило поступление в войска этой боевой техники. В августе-сентябре 1941 г. было развернуто серийное производство боевых установок БМ‑8 с 82-мм реактивными снарядами.

Одновременно с развертыванием производства были продолжены работы по созданию новых и совершенствованию имевшихся образцов реактивных снарядов и пусковых установок.

С 30 июля 1941 г. приступило к работе специальное конструкторское бюро (СКБ) при московском заводе "Компрессор" - головное конструкторское бюро по пусковым установкам, а сам завод стал головным предприятием по их производству. Это СКБ под руководством начальника и главного конструктора Владимира Бармина за годы войны разработало 78 образцов пусковых установок различного типа, монтируемых на автомобилях, тракторах, танках, железнодорожных платформах, речных и морских кораблях. Тридцать шесть из них были приняты на вооружение, освоены промышленностью и использовались в боевых действиях.

Большое внимание уделялось производству реактивных снарядов, созданию новых и совершенствованию имеющихся образцов. Модернизации подвергся 82-мм реактивный снаряд М-8, были созданы реактивные снаряды мощного фугасного действия: 132-мм М-20, 300-мм М-30 и М-31; увеличенной дальности - М-13 ДД и улучшенной кучности - М-13 УК и М-31 УК.

С началом войны в составе Вооруженных сил СССР были созданы специальные войска для боевого применения ракетного оружия. Это были ракетные войска, но в период войны они именовались гвардейскими минометными частями (ГМЧ), а впоследствии - реактивной артиллерией. Первой организационной формой ГМЧ стали отдельные батареи и дивизионы.

К концу войны реактивная артиллерия имела 40 отдельных дивизионов (38 М-13 и 2 М-8), 115 полков (96 М-13 и 19 М-8), 40 отдельных бригад (27 М-31 и 13 М-31-12) и 7 дивизий - всего 519 дивизионов в которых насчитывалось свыше 3000 боевых машин.

Легендарные "Катюши" во время войны участвовали во всех крупных операциях .

Судьба же первой отдельной экспериментальной батареи оборвалась в начале октября 1941 г. После боевого крещения под Оршей батарея успешно действовала в боях под Рудней, Смоленском, Ельней, Рославлем и Спас-Деменском. За три месяца боевых действий батарея Флерова не только наносила немалый материальный урон немцам, она способствовала и поднятию боевого духа у наших солдат и офицеров, измотанных непрерывными отступлениями.

Гитлеровцы устроили за новым оружием настоящую охоту. Но батарея не задерживалась долго на одном месте - дав залп, сразу же меняла позицию. Тактический прием - залп - смена позиции - широко использовался подразделениями "катюш" в ходе войны.

В начале октября 1941 г. в составе группировки войск Западного фронта батарея оказалась в тылу немецко-фашистских войск. При движении к линии фронта из тыла в ночь на 7 октября она попала в засаду врага под деревней Богатырь Смоленской области. Большая часть личного состава батареи и Иван Флеров погибли, расстреляв весь боезапас и взорвав боевые машины. Только 46 воинам удалось выйти из окружения. Легендарный комбат и остальные бойцы, до конца с честью выполнившие свой долг, считались "без вести пропавшими". И только когда удалось обнаружить документы одного из армейских штабов вермахта, где сообщалось о том, что же произошло на самом деле в ночь с 6 на 7 октября 1941 г. у смоленской деревушки Богатырь, капитан Флеров был исключен из списков пропавших без вести.

За героизм Иван Флеров посмертно в 1963 г. награжден орденом Отечественной войны 1-й степени, а в 1995 г. ему было присвоено звание Героя Российской Федерации посмертно.

В честь подвига батареи сооружены памятник в городе Орше и обелиск у города Рудня.
