Принцип действия большинства плазматронов мощностью от нескольких кВт до нескольких мегаватт, практически один и тот же. Между катодом, выполненным из тугоплавкого материала, и интенсивно охлаждаемым анодом, горит электрическая дуга.

Через эту дугу продувается рабочее тело (РТ) - плазмообразующий газ, которым может быть воздух, водяной пар, или что другое. Происходит ионизация РТ, и в результате на выходе получаем четвертое агрегатное состояние вещества, называемое плазмой.

В мощных аппаратах вдоль сопла ставится катушка эл.магнита, он служит для стабилизации потока плазмы по оси и уменьшения износа анода.

В этой статье описывается уже вторая по счету конструкция, т.к. первая попытка получить устойчивую плазму не увенчалась особым успехом. Изучив устройство "Алплаза", мы пришли к выводу что повторять его один в один пожалуй не стоит. Если кому интересно - все очень хорошо описано в прилагаемой к нему инструкции.

Наша первая модель не имела активного охлаждения анода. В качестве рабочего тела использовался водяной пар из специально сооруженного электрического парогенератора - герметичный котел с двумя титановыми пластинками, погруженными в воду и включенными в сеть 220V.

Катодом плазматрона служил вольфрамовый электрод диаметром 2 мм который быстро отгорал. Диаметр отверстия сопла анода был 1.2 мм, и оно постоянно засорялось.

Получить стабильную плазму не удалось, но проблески все же были, и это стимулировало к продолжению экспериментов.

В данном плазмогенераторе в качестве рабочего тела испытывались пароводяная смесь и воздух. Выход плазмы получился интенсивнее с водяным паром, но для устойчивой работы его необходимо перегревать до температуры в не одну сотню градусов, чтобы не конденсировался на охлажденных узлах плазматрона.

Такой нагреватель еще не сделан, поэтому эксперименты пока что продолжаются только с воздухом.

Фотографии внутренностей плазматрона:

Анод выполнен из меди, диаметр отверстия сопла от 1.8 до 2 мм. Анодный блок сделан из бронзы, и состоит из двух герметично спаянных деталей, между которыми существует полость для прокачки охлаждающей жидкости - воды или тосола.

Катодом служит слегка заостренный вольфрамовый стержень диаметром 4 мм, полученный из сварочного электрода. Он дополнительно охлаждается потоком рабочего тела, подаваемого под давлением от 0.5 до 1.5 атм.

А вот полностью разобранный плазматрон:

Электропитание подводится к аноду через трубки системы охлаждения, а к катоду - через провод, прицепленный его держателю.

Запуск, т.е. зажигание дуги, производится закручиванием ручки подачи катода до момента соприкосновения с анодом. Затем катод надо сразу же отвести на расстояние 2..4 мм от анода (пара оборотов ручки), и между ними продолжает гореть дуга.

Электропитание, подключение шлангов подачи воздуха от компрессора и системы охлаждения - на следующей схеме:

В качестве балластного резистора можно использовать любой подходящий электронагревательный прибор мощностью от 3 до 5 кВт, например подобрать несколько кипятильников, соединенных параллельно.

Дроссель выпрямителя должен быть рассчитан на ток до 20 A, наш экземпляр содержит около сотни витков толстой медной проволоки.

Диоды подойдут любые, рассчитанные на ток от 50 А и выше, и напряжение от 500 V.

Будьте осторожны! Этот прибор использует бестрансформаторное питание от сети.

Воздушный компрессор для подачи рабочего тела взят автомобильный, а для прокачки охлаждающей жидкости по замкнутому контуру используется автомобильный омыватель стекол. Электропитание к ним подводится от отдельного 12-вольтового трансформатора с выпрямителем.

Немного о планах на будущее

Как показала практика, и эта конструкция тоже оказалась экспериментальная. Наконец-то получена стабильная работа в течение 5 - 10 минут. Но до полного совершенства еще далеко.

Сменные аноды постепенно выгорают, а делать их из меди, да еще с резьбой, затруднительно, уж лучше бы без резьбы. Система охлаждения не имеет прямого контакта жидкости со сменным анодом, и из-за этого теплообмен оставляет желать лучшего. Более удачным был бы вариант с прямым охлаждением.

Детали выточены из имевшихся под рукой полуфабрикатов, конструкция в целом слишком сложна для повторения.

Также необходимо найти мощный развязывающий трансформатор, без него пользоваться плазматроном опасно.

И под завершение еще снимки плазматрона при разрезании проволоки и стальных пластинок. Искры летят почти на метр:)

Плазморезы широко применяются на предприятиях, работающих с цветными металлами. В отличие от обычной стали, разрезать которую можно пропан-кислородным пламенем, нержавейку или алюминий так обработать не получится, ввиду большей теплопроводности материала. При попытке реза обычным пламенем нагреву подвергается широкая часть поверхности, что приводит к деформации на данном участке. Плазморез способен точечно нагревать металл, производя разделку с минимальной шириной реза. При использовании присадочной проволоки аппаратом можно наоборот сваривать цветные виды стали. Но это оборудование стоит довольно дорого. Как собрать плазморез самостоятельно из сварочного инвертора? По какому принципу работает аппарат? Какова схема оборудования? Возможно ли изготовить пистолет-резак самостоятельно, или лучше купить этот элемент? Далее рассматриваются ответы на эти вопросы, включающие тематическое видео.

Смастерить плазморез из инвертора своим руками получится в том случае, если хорошо понимать принцип работы аппарата и элементов, задействованных в процессе. Суть функционирования плазмореза заключается в следующем:

1. Источник тока вырабатывает необходимое напряжение, подаваемое по кабелям в резак-горелку (плазмотрон).
2. В плазмотроне находится два электрода (катод и анод), между которыми возбуждается дуга.
3. Поток воздуха, подаваемый под давлением и специальным закрученным каналам, направляет электрическую дугу наружу, одновременно усиливая ее температуру. В других моделях применяется жидкость, которая испаряясь, создает выпускное давление. Получаемое высокотемпературное ионизированное пламя (как оно выглядит внешне) и есть плазма.
4. Кабель массы, предварительно подключенный к изделию, содействует замыканию дуги на разрезаемой поверхности, что дает возможность работы плазмореза.
5. В случае выполнения сварки, в роли подаваемого газа может выступать аргон или иные инертные смеси, защищающие сварочную ванну от внешней среды.

Температура дуги, благодаря разгону потоком воздуха, может достигать 8000 градусов, что позволяет моментально и точечно нагревать необходимый участок металла, производя резку, и не перегревая остальное изделие.

Плазморезы отличаются по мощности и комплектации. Небольшие модели способны резать металл толщиной около 10 мм. Промышленные машины работают со сталями толщиной до 100 мм. Часто это большие станки на кронштейнах, на которые подаются листы стали тельферами. Плазморез, сделанный в домашних условиях, будет способен разделывать нержавейку и другие металлы до 12 мм. Им можно будет выполнять фигурные вырезы в листовом железе (круги, спирали, волнообразные формы), а так же сварку легированной стали с присадочной проволокой.

Самый простой самодельный плазморез должен иметь четыре составляющих узла:

• источник питания;
• плазмотрон;
• компрессор;
• массу.

Источник тока

Сборку изделия необходимо начинать с поиска подходящего источника тока. В промышленных моделях используются мощные трансформаторы, позволяющие получать большую силу тока и способных резать толщину свыше 80 мм. Но в домашних условиях работать с такими величинами не приходится, да и такой трансформатор будет сильно гудеть.

В качестве источника тока можно взять обычный инвертор, который стоит в четыре раза дешевле самого простого аппарата плазменной резки. Он будет превосходить работу трансформатора, выдавая устойчивое напряжение с высокой частотой. Благодаря этому будет обеспечиваться стабильность горения дуги и требуемое качество реза. Инвертор будет удобен и ввиду малых размеров, на случай выездной работы с плазморезом. Легкий вес позволит проще транспортировать аппарат на нужное место.

Плазморез из инвертора, в готовом виде, должен соответствовать ряду ключевых требований:

• питаться от сети 220V;
• работать при мощности 4 кВт;
• иметь диапазон регулировки силы тока от 20 до 40 А;
• холостой ход 220V;
• номинальный режим работы 60% (при цикле около 10 минут).

Чтобы добиться этих параметров, изделие необходимо снабдить дополнительным оборудованием, строго по схеме.

Схема плазмореза и ее работа

Как сделать плазморез хорошо показано на некоторых видео в сети. Там же можно найти и важные схемы, по которым собирается устройство. Чтобы прочитать обозначения, необходимы элементарные навыки электротехники и умение понимать условные обозначения.

Схема плазмореза обеспечивает в реальности возможность выполнения работы аппаратом. Происходит это следующим образом:

1. Плазмотрон имеет кнопку пуска процесса. Нажатие кнопки включает реле (Р1), подающее ток на блок управления.
2. Второе реле (Р2) пускает ток на инвертор, и одновременно подключает электроклапан, выполняющий продувку горелки. Поток воздуха высушивает камеру горелки и освобождает ее от возможных окалин и мусора.
3. Через 3 секунды срабатывает третье реле (Р3), питающее электроды.

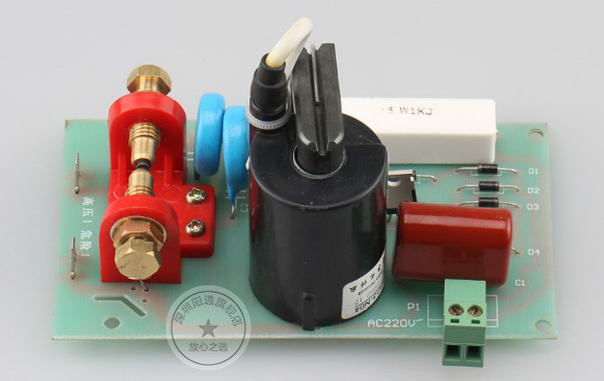

4. Одновременно с третьим реле запускается осциллятор, ионизирующий воздух между катодом и анодом. Возбуждается дуга, называемая дежурной.
5. Когда пламя подносят к изделию, подключенному к массе, зажигается дуга между плазмотроном и поверхностью, называемая рабочей.
6. Реле геркона отсекает подачу тока, работающего на розжиг.
7. Ведется резка или сварка материала. Если контакт с поверхностью был потерян (дуга попала на уже вырезанное место), то реле геркона снова срабатывает на розжиг дежурной дуги.
8. После отключения кнопки на плазмотроне, любой вид дуги гаснет, а четвертое реле (Р4) запускает кратковременную подачу продувочного воздуха для удаления с сопла нагоревших элементов.

Сборка плазмотрона

Плазменная резка и сварка выполняется горелкой (плазмотроном). Она может иметь различные модификации и размеры. Соорудить модель работающую на воде в домашних условия довольно сложно, поэтому стоит приобрести такой «пистолет» в магазине.

Сделать плазмотрон с воздушной системой гораздо проще. Самодельные версии плазмореза чаще всего именно такие. Для сборки своими руками потребуются:

• рукоятка с отверстиями для кабелей (можно использовать от старого паяльника или игрушек);
• кнопка пуска;
• специальный электрод;
• изолятор;
• завихритель потоков;
• сопла под разные диаметры металла;
• наконечник с защитой от брызг;
• дистанционная пружина для выдерживания зазора между соплом и поверхностью;
• насадки для снятия фасок и нагара.

Сварка и резка одним и тем же устройством может вестись на разных толщинах металла благодаря сменным элементам оголовка плазмотрона. Для этого предусмотрены разнообразные сопла, отличающиеся по диаметру выходного отверстия и высоте конуса. Именно они направляют сформированную струю плазмы на металл. Приобретаются сопла отдельно в магазине. Купить стоит каждый вид по несколько штук, т. к. они будут оплавляться, что потребует, со временем, замены.

Сопла крепятся специальной прижимной гайкой, чей диаметр позволяет пропустить через себя конус сопла, и зажать его широкую часть. Сразу за соплом находится электрод и изоляционная втулка, не дающая зажечься дуге в непредусмотренном месте. После, располагается механизм закрутки воздушного потока, усиливающий действие дуги. Все это помещается во фторопластовый корпус и закрывается металлическим кожухом. Некоторые из этих элементов можно изготовить самостоятельно, а другие лучше купить в магазине.

Магазинный плазмотрон может отличаться и системой воздушного охлаждения, которая позволит дольше работать устройству без перегрева. Но если резка будет вестись кратковременно, то в этом нет необходимости.

Используемые электроды

Электроды играют важную роль в обеспечении процесса горения дуги и осуществлении резки плазмотроном. В их изготовлении используют бериллий, гафний, торий и цирконий. Благодаря образованию тугоплавкой поверхностной пленки, электродный стержень не подвергается перегреву и преждевременному разрушению при работе с высокими температурами.

Покупая электроды для самодельного плазмореза следует выяснить из какого они материала. Бериллий и торий дают вредные испарения, и подходят для работы в специальной среде, обеспечивающей надлежащую защиту сварщика. Поэтому, для домашнего использования лучше приобрести электроды из гафния.

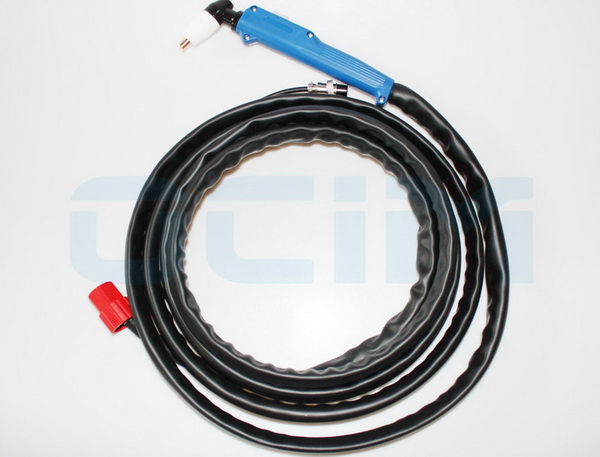

Компрессор и кабель-шланги

Большинство самодельных плазморезов включают в свою схему компрессор и пути подачи воздуха к горелке. Это важная часть устройства, позволяющая развивать температуру электрической дуги до 8000 градусов, и обеспечивающая процесс резки. Дополнительно, компрессор продувает каналы оборудования и плазмотрона, осушая систему от конденсата и удаляя частички мусора. Возможность прохождения сжатого воздуха по горелке содействует охлаждению работающих частей.

В свой плазмотрон можно установить простой компрессор, применяемый при покраске пульверизатором. Подсоединение к аппарату выполняется тонким шлангом и соответствующим разъемом. На входе устанавливается электроклапан, регулирующий подачу воздуха в систему.

Канал от плазмореза к горелке содержит уже электрическую составляющую (кабель для запитки электрода), поэтому используют более толстый шланг, например от старой стиральной машинки, внутрь которого помещают провод электросети. Подающийся воздух будет одновременно охлаждать кабель. Массу выполняют из провода сечением более 5 мм квадратных, с зажимом на конце. Если контакт массы будет плохим, то дежурная дуга не сможет переключаться на рабочую. Поэтому зажим важно покупать сильный и надежный.

Собрать плазморез в домашних условиях при помощи видео и купленных комплектующих вполне возможно. Рабочий инвертор и схема послужат основой для реализации цели. А вышеприведенные советы помогут лучше понимать процесс и предназначение каждого элемента в сборке.

Резка металла осуществляется несколькими способами – механическим методом, дуговой сваркой или воздействием плазмы с высокой температурой. В последнем случае в качестве источника питания можно использовать инвертор. Для изготовления своими руками эффективного плазмореза потребуется ознакомиться со схемой и принципом работы устройства.

Схема плазменного резака

Обработка металлических поверхностей, их резка и контролируемое деформирование происходит с помощью струи воздуха или инертного газа. Давление и наличие воспламеняемого компонента (электрода) обеспечивает формирование области плазмы. Она оказывает влиянием высокой температурой и давлением на область заготовки, в результате чего происходит ее разрезание.

Особенности изготовления плазмореза на основе инверторного сварочного аппарата:

• Предварительный расчет мощности оборудования. Определяющий параметр – толщина и свойства разрезаемого материала.
• Мобильность конструкции и ее габариты.
• Продолжительность непрерывного реза.
• Бюджет.

Последний показатель не должен влиять на качество, а главное – безопасность работы самодельного плазменного резака. Рекомендуется использовать максимум компонентов заводского изготовления.

Инверторный сварочный аппарата – это источник дуги для розжига плазмы. Также он применяется по прямому назначению – формирование соединительных швов. Для комплектации плазмореза нужно приобретать только заводские модели, так как самодельные не смогут обеспечить стабильность работы.

Для обеспечения мобильности нужно купить инвертор с функцией аргонодуговой сварки. В его конструкции предусмотрено место для подключения шланга от источника воздуха или инертного газа. Средняя стоимость – 19 500 рублей.

Дополнительно потребуются следующие компоненты:

• Резак с функцией подачи электричества, проволоки (электрода) и воздуха.
• Компрессор. Он нужен для нагнетания газа, альтернатива – заправленные баллоны.
• Кабель-шланговый пакет. Это магистрали для электричества, воздушный шланг и устройство для подачи проволоки.

Из всего перечня сделать своими руками можно только ручку для резака. Именно она чаще всего выходит из строя из-за постоянного температурного воздействия. Размеры и эксплуатационные свойства остальных компонентов должны отвечать стандартам качества.

Пошаговая инструкция по сборке

По сути плазморез не изготавливается, а собирается из вышеописанных элементов. Предварительно проверяется возможность подключения отдельных компонентов, уточняются режимы работы – величина подаваемого тока от инвертора, интенсивность воздушной струи, температура плазмы.

Дополнительно нужно использовать манометр для контроля давления в воздушной магистрали. Оптимальный вариант расположения – на корпусе . На держателе он будет мешать точному формированию реза.

Порядок работы:

1. Проверить питание инвертора.
2. Проконтролировать герметичность воздушной магистрали.
3. Установить давление струи инертного газа на требуемый уровень.
4. Подключить отрицательный электрод инвертора к заготовке.
5. Проверка дуги, активация подачи воздуха.
6. Плазменная резка.

Ширина реза должна быть небольшой, без существенной деформации металла по краям. Максимальная толщина обрабатываемого материала — до 3 мм. При увеличении этого параметра инвертор заменяется на более мощный трансформатор.

В процессе резания возникают проблемы – отсутствие комплектующих, нестабильный режим установки. Вероятные последствия – невозможность продолжать работу, некачественный рез. Выход – тщательно подготовиться к этому мероприятию.

• Запасные прокладки для воздушной магистрали. Частое переключение приводит к их стиранию и потере герметичности.
• Качество сопла. При длительном температурном воздействии оно может засориться, изменить геометрию.
• Электроды только из тугоплавких материалов.
• Причина поломки самодельных резаков – возникновение 2-х воздушных вихрей, что приводит к деформации сопла.
• Обязательно выполнять работы только в защитной одежде.

Плазменные резаки активно используются в мастерских и предприятиях, связанных с цветными металлами. Большинство небольших предприятий применяют в работе плазменный резак, изготовленный своими руками.

Хорошо себя показывает при разрезе цветных металлов, поскольку позволяет локально прогревать изделия и не деформировать их. Самостоятельное производство резаков обусловлено высокой стоимостью профессионального оборудования.

В процессе изготовления подобного инструмента используются комплектующие от других электроприборов.

Инвертор используется для выполнения работ как в домашних, так и в промышленных условиях. Существует несколько видов плазморезов для работы с различными типами металлов.

Различают:

1. Плазморезы, работающие в среде инертных газов, например, аргона, гелия или азота.
2. Инструменты, работающие в среде окислителей, например, кислорода.
3. Аппаратура, предназначенная для работы со смешанными атмосферами.
4. Резаки, работающие в газожидкостных стабилизаторах.
5. Устройства, работающие с водной или магнитной стабилизацией. Это самый редкий вид резаков, который практически невозможно найти в свободной продаже.

Или плазматрон – это основная часть плазменной резки, отвечающая за непосредственную нарезку металла.

Плазменный резак в разборе.

Большинство инверторных плазменных резаков состоят из:

• форсунки;
• электрода;
• защитного колпачка;
• сопла;
• шланга;
• головки резака;
• ручки;
• роликового упора.

Принцип действия простого полуавтоматического плазмореза состоит в следующем: рабочий газ вокруг плазмотрона прогревается до очень высоких температур, при которых происходит возникновение плазмы, проводящей электричество.

Затем, ток, идущий через ионизированный газ, разрезает металл путем локального плавления. После этого струя плазмы снимает остатки расплавленного металла и получается аккуратный срез.

По виду воздействия на металл различают такие виды плазматронов:

1. Аппараты косвенного действия.
   Данный вид плазматронов не пропускает через себя ток и пригоден лишь в одном случае – для резки неметаллических изделий.
2. Плазменная резка прямого действия.
   Применяется для разрезки металлов путем образования плазменной струи.

Делаем плазменный резак своими руками

Плазменная резка своими руками может быть изготовлена в домашних условиях. Неподъемная стоимость на профессиональное оборудование и ограниченное количество представленных на рынке моделей вынуждают умельцев собирать плазморез из сварочного инвертора своими руками.

Самодельный плазморез можно выполнить при условии наличия всех необходимых компонентов.

Перед тем как сделать плазморежущую установку, необходимо подготовить следующие комплектующие:

1. Компрессор.
   Деталь необходима для подачи воздушного потока под давлением.
2. Плазмотрон.
   Изделие используется при непосредственной резке металла.
3. Электроды.
   Применяются для розжига дуги и создания плазмы.
4. Изолятор.
   Предохраняет электроды от перегрева при выполнении плазменной резки металла.
5. Сопло.
   Деталь, размер которой определяет возможности всего плазмореза, собранного своими руками из инвертора.
6. Сварочный инвертор.
   Источник постоянного тока для установки. Может быть заменен сварочным трансформатором.

Источник питания устройства может быть либо трансформаторным, либо инверторным.

Схема работы плазменного резака.

Трансформаторные источники постоянного тока характеризуются следующими недостатками:

• высокое потребление электрической энергии;
• большие габариты;
• труднодоступность.

К преимуществам такого источника питания можно отнести:

• низкую чувствительность к перепадам напряжения;
• большую мощность;
• высокую надежность.

Инверторы, в качестве блока питания плазмореза можно использовать, если необходимо:

• сконструировать небольшой аппарат;
• собрать качественный плазморез с высоким коэффициентом полезного действия и стабильной дугой.

Благодаря доступности и легкости инверторного блока питания плазморезы на его основе могут быть сконструированы в домашних условиях. К недостаткам инвертора можно отнести лишь сравнительно малую мощность струи. Из-за этого толщина металлической заготовки, разрезаемой инверторным плазморезом, серьезно ограничена.

Одной из главнейших частей плазмореза является ручной резак.

Сборка данного элемента аппаратуры для резки металла осуществляется из таких компонентов:

• рукоять с пропилами для прокладки проводов;
• кнопка запуска горелки на основе газовой плазмы;
• электроды;
• система завихрения потоков;
• наконечник, защищающий оператора от брызг расплавленного металла;
• пружина для обеспечения необходимого расстояния между соплом и металлом;
• насадки для снятия окалин и нагара.

Резка металла различной толщины осуществляется путем смены сопел в плазмотроне. В большинстве конструкций плазмотрона, сопла закрепляются специальной гайкой, с диаметром, позволяющим пропустить конусный наконечник и зажать широкую часть элемента.

После сопла располагаются электроды и изоляция. Для получения возможности усиления дуги при необходимости в конструкцию плазматрона включают завихритель воздушных потоков.

Сделанные своими руками плазморезы на основе инверторного источника питания являются достаточно мобильными. Благодаря малым габаритам такую аппаратуру можно использовать даже в самых труднодоступных местах.

Чертежи

В глобальной сети интернет имеется множество различных чертежей плазменного резака. Проще всего изготовить плазморез в домашних условиях, используя инверторный источник постоянного тока.

Электрическая схема плазмореза.

Наиболее ходовой технический чертеж резака на основе плазменной дуги включает следующие компоненты:

1. Электрод.
   На данный элемент подается напряжение от источника питания для осуществления ионизации окружающего газа. Как правило, в качестве электрода используются тугоплавкие металлы, образующие прочный окисел. В большинстве случаев конструкторы сварочных аппаратов используют гафний, цирконий или титан. Лучшим выбором материала электрода для домашнего использования является гафний.
2. Сопло.
   Компонент автоматического плазменный сварочного аппарата формирует струю из ионизированного газа и пропускает воздух, охлаждающий электрод.
3. Охладитель.
   Элемент используется для отвода тепла от сопла, поскольку при работе температура плазмы может достигать 30 000 градусов Цельсия.

Большинство схем аппарата плазменной резки подразумевают такой алгоритм работы резака на основе струи ионизированного газа:

1. Первое нажатие на кнопку пуск включает реле, подающее питание на блок управления аппаратом.
2. Второе реле подает ток на инвертор и подключает электрический клапан продувки горелки.
3. Мощный поток воздуха попадает в камеру горелки и очищает ее.
4. Через определенный промежуток времени, задаваемый резисторами, срабатывает третье реле и подает питание на электроды установки.
5. Запускается осциллятор, благодаря которому производится ионизация рабочего газа, находящегося между катодом и анодом. На данном этапе возникает дежурная дуга.
6. При поднесении дуги к металлической детали зажигается дуга между плазмотроном и поверхностью, называющаяся рабочей.
7. Отключение подачи тока для розжига дуги при помощи специального геркона.
8. Проведение резальных или сварочных работ. В случае пропажи дуги, реле геркона вновь включает ток и разжигает дежурную струю плазмы.
9. При завершении работ после отключения дуги, четвертое реле запускает компрессор, воздух которого охлаждает сопло и удаляет остатки сгоревшего металла.

Наиболее удачными считаются схемы плазмореза модели АПР-91.

Что нам понадобится?

Чертеж плазменного резака.

Для создания аппарата плазменной сварки необходимо обзавестись:

• источником постоянного тока;
• плазмотроном.

В состав последнего входят:

• сопло;
• электроды;
• изолятор;
• компрессор мощностью 2-2.5 атмосферы.

Большинство современных мастеров изготавливают плазменную сварку, подключаемую к инверторному блоку питания. Сконструированный при помощи данных компонентов плазмотрон для ручной воздушной резки работает следующим образом: нажатие на управляющую кнопку зажигает электрическую дугу между соплом и электродом.

После завершения работы, после нажатия на кнопку выключения, компрессор подает струю воздуха и сбивает остатки металла с электродов.

Сборка инвертора

В случае, если фабричного инвертора нет в наличии, можно собрать самодельный.

Инверторы для резаков на основе газовой плазмы, как правило, имеют в строении такие комплектующие:

• блок питания;
• драйвера силовых ключей;
• силовой блок.

Плазменная горелка в разрезе.

Для плазморезов или сварочного оборудования не может обойтись без необходимых инструментов в виде:

• набора отверток;
• паяльника;
• ножа;
• ножовки по металлу;
• крепежных элементов резьбового типа;
• медных проводов;
• текстолита;
• слюды.

Блок питания для плазменной резки собирается на базе ферритового сердечника и должен иметь четыре обмотки:

• первичную, состоящую из 100 витков проволоки, толщиной 0.3 миллиметра;
• первая вторичная из 15 витков кабеля с толщиной 1 миллиметр;
• вторая вторичная из 15 витков проволоки 0.2 миллиметра;
• третья вторичная из 20 витков 0.3 миллиметровой проволоки.

Обратите внимание! Для минимизации негативных последствий от перепадов напряжения в электрической сети, намотку следует проводить по всей ширине деревянного основания.

Силовой блок самодельного инвертора должен состоять из специального трансформатора. Для создания данного элемента следует подобрать два сердечника и намотать на них медную проволоку толщиной 0.25 миллиметров.

Отдельного упоминания стоит система охлаждения, без которой инверторный блок питания плазмотрона может быстро выйти из строя.

Чертеж технологии плазменной резки.

При работе на аппарате для достижения наилучших результатов нужно соблюдать рекомендации:

• регулярно проверять правильность направления струи газовой плазмы;
• проверять правильность выбора аппаратуры в соответствии с толщиной металлического изделия;
• следить за состоянием расходных деталей плазмотрона;
• следить за соблюдением расстояния между плазменной струей и обрабатываемым изделием;
• всегда проверять используемую скорость резки, чтобы избежать возникновения окалин;
• время от времени диагностировать состояние системы подвода рабочего газа;
• исключить вибрацию электрического плазмотрона;
• поддерживать чистоту и аккуратность на рабочем месте.

Заключение

Аппаратура для плазменной резки – это незаменимый инструмент для аккуратной нарезки металлических изделий. Благодаря продуманной конструкции плазмотроны обеспечивают быстрый, ровный и качественный порез металлических листов без необходимости последующей обработки поверхностей.

Большинство рукоделов из небольших мастерских предпочитают своими руками собирать мини резаки для работы с не толстым металлом. Как правило, самостоятельно сделанный плазморез по характеристикам и качеству работы не отличается от заводских моделей.

Бесспорно многие из нас видели видео на ютубе, где Виталий Богачев собрал плазменный резак из обычного сварочного аппарата дуговой сварки
Постараюсь объяснить простыми словами без всякого фанатизма. Виталий, удалил вторичную обмотку на сварочном трансформаторе и вместо нее намотал новую вторичную обмотку кабелем меньшего сечения, что бы поднять выходное напряжение до 200В. Следом установил диодный мост на радиаторы и дроссель намотанный на железе, походу от большего сварочного трансформатора. Подключил это дело к резаку.
Для продувки использовал обычный воздух накачиваемый компрессором

Вот первое видео в котором Виталий описал конструкцию прибора

Во втором видео Виталий показал как работает его самопальный плазменный резак. Видно, что резак режет метал до 8мм, но Виталий не показывает сам аппарат во время резки, даже элементарно зайти в это помещение и показать куда тянется рукав от резака, этого нет

Честно, ну очень меня поманила эта идея и захотелось собрать подобное устройство, но вот что насторожило. Почему заводские аппараты для плазменной резки стоят приличных денег, если в них нет ничего такого сложного, может в видео есть подвох и на самом деле видео для пиара

Во первых нужен сварочный аппарат для дуговой сварки переменного тока 200А, а точнее таких аппаратов нужно пара. Первый трансформатор будет силовой, второй трансформатор будет в качестве дросселя. На сварочном трансформаторе три обмотки, две первичные обмотки 0-220-400В, а так же вторичная обмотка 40В. Вот что я планирую делать с этими трансформаторами, разрезать оба трансформатора, снять вторичную обмотку с первого и на ее место поставить первичку второго трансформатора, вот и должно у меня получится на вторичной обмотке 200В. Теперь о дросселе. Остается у меня железо со второго трансформатора, а так же две вторичные обмотки, которые можно одеть на второй сердечник и последовательно соединить. Должен получиться великолепный дроссель с пока неизвестной индуктивностью.
Посмотрел на эти сварочные трансформаторы в Яндекс маркете и нашел самый дешевый вариант по 2 376 ₽ за один. Значит за два с учетом доставки выйдет примерно 6,500Р.
Вот такие сварочные аппараты

Иду далее, нужны 4 диода напряжением от 600В, но лучше 1000В. Ток для диодов лучше выбрать побольше скажем 150А будет в самый раз. За этим делом обращусь ка я на AliExpress. Нашел подходящий диодный мостик на 150А 1600В на обратный пробой, такой хороший запас по обратному напряжению не будет лишний.


Цена на такой диодный мостик 770,33 руб., вот ссылка для покупки. Так же нужен радиатор для охлаждения диодного моста, лучше чем радиатор с процессора ПК идей нет, такой радиатор можно на барахолке купить за 100-200Р. И того 1000Р за выпрямитель

Для работы плазменного резака нужен компрессор, ну это дело решенное, давно собран. Компрессор это хорошо, а вот воздух должен быть чистым, без масла и влаги. Значит надо перед резаком ставить осушитель, который опять же лучше заказать с Китая. Приглянулся мне фильтр AF2000-02 G1/4 за 442,20 руб.


Осушитель выдерживает давление в 1.5 МПа, что вполне устраивает. Так же нужен клапан для управления, клапан буду использовать типа такого, цена на него 480Р. Вот ссылка

Так же для соединения между собой нужны штуцера диаметром 1\4 дюйма


Как вариант можно заказать 5 штучек за 276 руб. ссылка вот

Следующий компонент плазменного резака и пожалуй основной это сама горелка. Такая горелочка стоит немало у нас, но и в Китае просят за нее 2400Р.


Из того что предлагают Китайцы, это самый дешевый вариант. Заказать такой можно по ссылке . Так же для подключения этого рукава нужен штуцер, такой же как я показывал в статье про . Что то найти толкового ничего не смог в интернете, поэтому прийдется заказывать у токаря. Это еще рублей 600-800

Еще несколько компонентов надо для полного комплекта.
Несколько релюшек для управления силовым трансформатором и клапанном газа.

Такие реле можно заказать из Китая по 100 рублей
Нужен блок питания 12В для питания клапана и реле
Такой блок питания стоит в Китае 232 р, купить можно по этой ссылке . Разъем под кнопку управления на держаке.

Этой кнопкой включается трансформатор, открывается клапан и включается осциллятор. С Китая такой стоит 66 рублей, комплект мама-папа. Так же для розжига дуги плазмы без контакта нужен высоковольтный осцилятор

Готовый модуль из Китая для питания от переменного напряжения 220В модуль стоит 1500 рублей, ссылка
