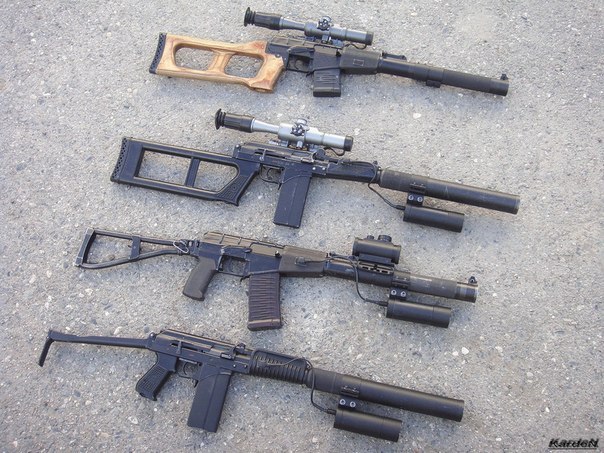

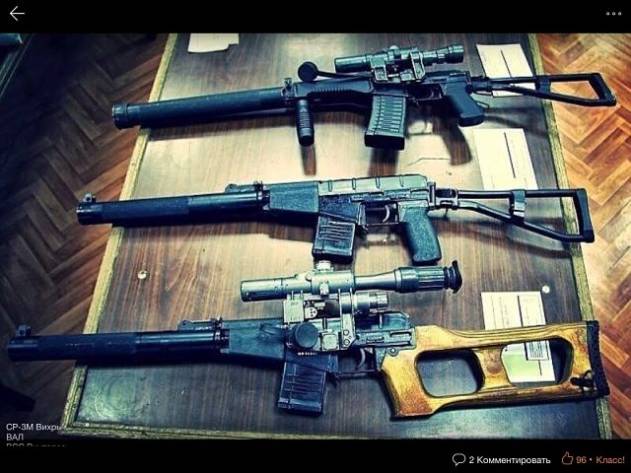

ВСС "Винторез" АС "ВАЛ" СР-3М "Вихрь" и ВСК-94

Отец ВАЛа и Винтореза РГ036.

В начале восьмидесятых группа конструкторов Климовского ЦНИИ точного машиностроения приступила к разработке принципиально нового оружия для снайперов.
При создании бесшумной снайперской винтовки требовалось найти решение, позволявшее обеспечить высокую точность и уверенное поражение различных целей на дистанции до 400 метров. Разработка оружия велась под 7,62-мм автоматный патрон УС (уменьшенной скорости). В
конце 1981 года был готов опытный образец винтовки под индексом РГ036. Военных поразил ее внешний вид: при общей длине 815 мм она весила всего 2,2 кг. Неудивительно, что к винтовке сразу приклеилось прозвище «игрушка». Эта «игрушка» на расстоянии 400 метровлегко пробивала армейскую каску и 25-мм сосновую доску. Однако
новые требования, появившиеся примерно в то же время, настаивали на изобретении более мощного патрона, способного пробивать стандартные армейские бронежилеты. Поэтому, затихшая было конструкторская мысль, аработала вновь.
Результат не заставил себя долго ждать. В середине восьмидесятых были созданы новые 9-мм боеприпасы.

Снайперский патрон СП-5, обеспечивавший кучность 75мм на дистанции 100 м группой из пяти выстрелов, и патрон повышенной пробиваемости — СП-6, который был способен пробивать 8-мм стальную пластину на дистанции тех же 100 м. Винтовка РГ036 была переделана под новые патроны и в 1987 году поступила на вооружение специальных подразделений КГБ разведывательных отрядов советской армии под названием ВСС (винтовка снайперская специальная).

В бесшумной снайперской интовке ВСС (конструкторы Климовска называют ее «Винторез») главную роль играет интегрированный глушитель, который гасит как звук выстрела, так и пламя. Снижение звука выстрела происходит за счет охлаждения и рассеивания пороховых газов, а также устранения сверхзвуковой волны от пули. ВСС имеет автоматику на основе отвода пороховых газов. Запирание канала ствола осуществляется поворотом затвора. В отличие от СВД в «Винторезе» применен ударный механизм ударникового типа. Легкий ударник при выстреле отдает незначительный толчок винтовке, что способствует хорошей точности при высоком темпе стрельбы.

Основной режим стрельбы из винтовки — одиночный огонь, но предусмотрена возможность ведения автоматического огня.

Магазины выполнены из пластмассы и рассчитаны на 10 и 20 патронов. ВВС легко разбирается на 3 основных узла: ствол со ствольной коробкой, деталями автоматики, ударно-спусковым механизмом и цевьем, глушитель с прицельными приспособлениями и приклад. Эти части легко укладываются в специально сделанный кейс.На винтовку крепится прицел типа ПСО, а также любой штатный ночной прицел. Необходимо заметить, что бесшумность стрельбы достигается благодаря не только глушителю, но и специальному патрону. Поэтому «Винторез» называют не снайперской винтовкой, а снайперским комплексом.

Конструкция винтовки была признана настолько удачной, что на ее основе создали Автомат Специальный (АС)«Вал» и малогабаритный автомат СР-3 «Вихрь».

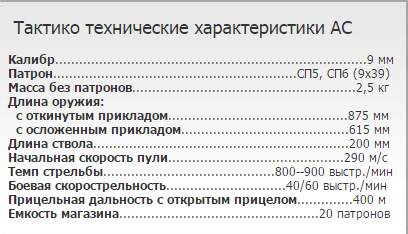

Бесшумный автоматный комплекс, включающий автомат специальный (АС «Вал», индекс 6П30) и патрон СП6 поступивший на вооружение в 1989 г., составляет одно «семейство» оружия с бесшумным снайперским комплексом. 70% деталей и узлов винтовки ВСС и автомата АС унифицировано.
Автомат имеет складывающийся влево скелетообразный металлический приклад т стальных трубок пластмассовую пистолетную рукоятку управления, используется с магазином емкостью 20 патронов.
Патрон СПб конструкции Ю. С. Фролова и ЕС Корниловой снаряжен пулей повышенного пробивного действия,. Стальной закаленный сердечник большей длины, чем у СП5а выступает из оболочки. Патрон СПб при несколько худшей, чем у СП58 кучности позволяет поражать на дальностях до 400м живые цели, защищенные бронежилетом 2-3-го класса и бронешлемом, либо небронированную технику — пуля пробивает 4-мм стальной лист. Схожесть баллистики пуль СП5 и СПб позволяет вести стрельбу ими на одной установке прицела.
Для автомата снижение уровня шума служит не только для скрытности применения, но и для уменьшения акустической нагрузки на стрелка и обеспечения возможности голосовой связи при бое в тесном помещении, подземных сооружениях и т. п.
ВСС и АС производятся Тульским оружейным заводом для подразделений специального назначения нескольких силовых ведомств.

СР-3 «Вихрь» — компактный российский автомат, разработанный в климовском ЦНИИТОЧМАШ конструкторами А. Д. Борисовым и В. Н. Левченко в 1994 году. Доводился до выпуска конструктором А. И. Ташлыковым и был запущен в серийное производство в 1996 году. Создан на основе бесшумного автомата АС «Вал», с которым унифицирован по основным деталям, что положительно сказывается на производстве и эксплуатации оружия.

При использовании специальных бронебойных патронов СП-6 автомат позволяет успешно поражать противников в бронежилетах 5 класса защиты на дальности до 50 м, 4 класса — до 120 м, 3 класса — до 200 м, 2 класса — до 300 м, 1 класса — до 500 м. Небольшие размеры СР-3 способствуют скрытному ношению.

Позднее был разработан модернизированный вариант СР-3М, который должен был объединить в себе достоинства СР-3, ВСС и АС.

Финансовые проблемы нашей оборонки в условиях рыночной экономики открыли в 90-х годах путь за границу многим новейшим разработкам. ВСС "Винторез" приобрели страны Ближнего и Среднего Востока, Южной Америки. За создание ВСС конструкторы— А. Дерягин, П. Сердюков, Н.Забелин и другие специалисты нескоько лет назад стали обладателями Государственной премии.

Преемник

Войсковой снайперский комплекс ВСК-94, построенный на базе автомата 9А91 вобрал в себя все лучшее, что можно было взять от предшественника — малый вес, традиционную надежную конструкцию и уже проверенные в деле дозвуковые боеприпасы калибра 9х39 мм. Если об использовании ВСК-94 подразделениями спецназа в период первой чеченской кампании почти ничего неизвестно, то вот во второй чеченской кампании все бесшумное оружие, каким тогда обладала российская армия, показало себя с наилучшей стороны.

С 23 по 24 июня в селении Алхан-Кала силами сводного отряда спецназа МВД и ФСБ была проведена операция, в ходе которой был ликвидирован один из полевых командиров чеченских боевиков Арби Бараев вместе со своей группой. Именно в этой спецоперации ведущую роль играли не только бойцы спецназа, штурмовавшие позиции боевиков, но и снайперы российских спецподразделений, которые работали по позициям боевиков из бесшумного оружия.

Николай Рычков, один из участников тех событий, в интервью телеканалу «Звезда» рассказал, как это было: «Работа бесшумного оружия в Чечне это вообще, мне кажется, тема для написания научной диссертации. Столько случаев применения и почти стопроцентная эффективность. Почему почти? Ну потому что иногда погодные условия мешали, иногда ситуация не позволяла. В остальном оружие всегда работало как часы. Что до банды Бараева, то снайперы, работу которых я наблюдал, буквально стелились по земле. Уже потом узнал, что работали из ВСК-94. Силуэт у оружия необычный. Высота и общие габариты настолько продуманы, что уже потом, когда я лично взял это оружие посмотреть, я понял, что только такой эффект оно и может дать — поражение цели и тишина. Насколько я помню, снайперы отстреляли по одному магазину всего. То есть примерно по двадцать патронов, а то и меньше. И дело было сделано».

Особую роль при ликвидации банды Бараева, помимо грамотных действий спецназа и оперативных донесений разведки, сыграл именно ВСК-94, который был оснащен обычным снайперским прицелом ПСО-1. Отдельного упоминания в ходе этой аккуратно проведенной операции заслуживает и бронебойный патрон СП-6, с помощью которого снайперы российского спецназа поражали противника, «закрытого» бронежилетом.

Кроме участия в ликвидации Бараева, тульскому комплексу довелось поучаствовать в добром десятке операций второй чеченской кампании. Ликвидация полевого командира Мовсана Сулейменова, спецоперация в Аргуне, операция по освобождению Урус-Мартана… с десяток и даже сотню операций удалось провести успешно именно благодаря бесшумному оружию, и большой вклад в общую победу внес именно комплекс ВСК-94.

В ходе боевых действий в конструкцию ВСК-94 силами военных не вносилось почти никаких полевых изменений, которые обычно возникают с общевойсковым оружием. Не было доработано практически ни одной детали, за исключением небольшой накладки возле прицела, отвечавшей за крепление более мощного оптического прицела.

Ударно-спусковой механизм, приборы для бесшумной и беспламенной стрельбы комплекса ВСК-94 в условиях боевых действий и вовсе не дорабатывались и ни коим образом не вызывали нареканий со стороны военных. «Снайперский автомат Калашникова» — такое прозвище получил ВСК-94 в войсках специального назначения за свою надежность.

Итоги бесшумной работы

ВСК-94 и его предшественник 9А91 в ходе самой настоящей боевой работы доказали, что оружие под патрон 9х39 мм может быть куда более смертоносным и полезным, чем обычное снайперское и другое специальное вооружение. В ходе боевых действий военные, которым довелось работать с тульским оружием, отмечали, что ресурс ствола ВСК-94 и 9А91 и общая живучесть, и надежность схемы в скором времени позволят практически полностью отказаться от использования винтовки СВД в ходе спецопераций.

Дальности, по признаниям военных, и более раннему 9А91 и модернизированному ВСК-94 хватает, чтобы поражать противника и дать гарантию скрытности работы снайпера. Так или иначе, тульское оружие прошло все этапы бесшумного вооружения: от чертежной доски до реальной, суровой эксплуатации в бою и в тридцатиградусный мороз и в сорокоградусную жару.

Инженеры-конструкторы тульского КБ в очередной раз смогли на практике доказать, что бесшумное снайперское вооружение — едва ли не главный инструмент для лечения болезни под названием международный терроризм. Что касается тульских 9А91 и ВСК-94, то они обрели заслуженное уважение и почет среди военных, наряду с другим бесшумным оружием, таким как специальная снайперская винтовка ВСС и малогабаритный автомат «ВАЛ» от «ЦНИИТОЧМАШ». Вся номенклатура бесшумного оружия с незначительными доработками и улучшениями используется российским спецназом и по сей день.

В 80-е годы прошлого века был поставлен вопрос о разработке для специальных диверсионно-разведывательных подразделений ГРУ генштаба и для спецназа КГБ нового оружия, которое обеспечивало бы беспламенное и бесшумное ведение огня на средних дистанциях. До этого момента спецподразделения обходились глушителями к штатному оружию при использовании специальных дозвуковых боеприпасов (7,62 УС и прибор бесшумной и беспламенной стрельбы для АКМ). Такой подход не мог обеспечить эффективный огонь и достаточную пробивную способность пули на средних дистанциях, стандартный патрон 7,62х39 с уменьшенным пороховым зарядом (УС) и дозвуковой скоростью пули не мог справиться с этой задачей.

В 1987 году такое оружие было разработано и поставлено на вооружение под наименованием ВСС «Винторез» (ВСС - винтовка снайперская специальная). Вместе со специальным дозвуковым девятимиллиметровым снайперским патроном СП-5 и бронебойным патроном того же калибра СП-6 винтовка представляет собой бесшумный снайперский комплекс. Патрон разрабатывался практически параллельно с винтовкой и в итоге предстал перед комиссией в виде тяжелой шестнадцатиграммовой остроконечной пули калибра 9 мм, которая помещалась в гильзу от патрона 7,92х39 с дульцем, переобжатым на более крупную 9-миллиметровую пулю, то есть гильза была унифицирована, что сократило расходы на производство этих патронов. Пороховой заряд был рассчитан так, чтобы пуля массой 16 грамм вылетала из ствола со скоростью, стоящей чуть ниже скорости звука, но за счет большой массы и конструкции пули, этой скорости достаточно для эффективного огня на дистанциях до 400 метров. Оба патрона имеют метрический показатель 9х39 мм, кончик бронебойной пули патрона СП-6 окрашен в черный цвет. Позднее был создан патрон ПАБ-9, задуманный как более дешевый вариант бронебойного СП-6.

Патроны СП-5 и СП-6.

Оружие было разработано конструкторами Сердюковым и Красниковым в Климовском ЦНИИ Точного Машиностроения. Петр Сердюков очень талантливый конструктор, другого результата, который был бы хуже, чем на оценку «отлично», от него ожидать не стоило. Винтовка вышла даже на «пять с плюсом».

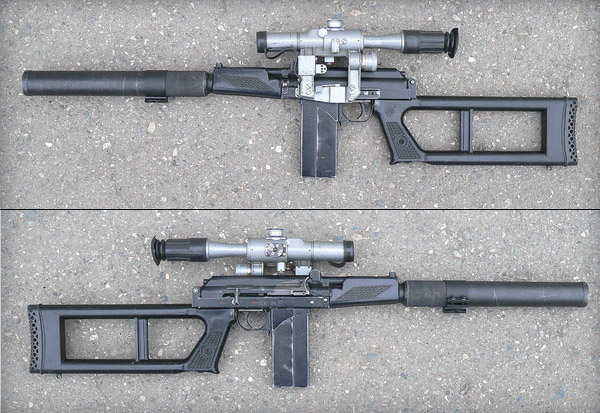

ВСС «Винторез» со штатным оптическим прицелом ПСО-1-1.

ВСС - автоматическая винтовка, позволяет вести как одиночный огонь в самозарядном (полуавтоматическом) режиме, так и полностью автоматический огонь. Работа автоматики построена по принципу газоотвода, то есть используется энергия отводимых из канала ствола пороховых газов в газовую камеру. За счет работы газов в камере происходит перезарядка оружия, газы действуют на газовый поршень, посредством которого затворная рама отбрасывается назад. При ее движении назад происходит экстракция стреляной гильзы и взвод ударника, после чего под действием возвратной пружины затворная рама движется вперед, досылая в патронник свежий патрон из магазина и запирая затвором канал ствола. Система запирания и отпирания канала ствола организованна по схеме Мондрагона, то есть осуществляется поворотом затвора при движении затворной рамы, в которой имеется диагональный паз, и выступ затвора, проходя по этому пазу, заставляет затвор поворачиваться вокруг своей оси (данная схема использовалась с успехом заимствовалась многими конструкторами оружия, например М.Т.Калашниковым). Затвор запирает ствол на 6 боевых упоров. Благодаря использованию легких частей, задействованных в работе автоматики (затвор, затворная рама, ударник) и специальной конструкции газоотводного узла, конструкторам удалось добиться минимального смещения оружия с линии наведения, во время стрельбы.

Предохранитель винтовки выполнен на левой стороне ствольной коробки, функционирует он так же как предохранитель-переводчик огня на автоматах Калашникова. Только на ВСС эта деталь работает только как предохранитель, закрывая при включении щель прохода рукоятки взведения затвора. Переводчик огня расположен внутри спусковой скобы, позади от спускового крючка, на том месте ствольной коробки, которая непосредственно премыкает к пистолетной рукоятке приклада. Переводчик огня двухпозиционный, в виде кнопки, меняет режимы огня с одиночного на автоматический и наоборот.

ВСС «Винторез», неполная разборка.

Компоненты винтовки на фото:

1. - Глушитель.

2. - Ствольная коробка со стволом.

3. - Спусковой крючок, ударно-спусковой механизм не разобран.

4. - Газовая трубка, в которую входит газовый поршень.

5. - Возвратная пружина на направляющей, задняя часть которой является защелкой крышки ствольной коробки (как у АК).

6. - Затворная рама с газовым поршнем.

7. - Затвор.

8. - Боевая пружина.

9. - Ударник.

10. - Крышка ствольной коробки.

11. - Пластиковое цевье.

12. - Быстросъемный деревянный приклад с резиновым затыльником.

13. - Магазин на 10 патронов.

Снижение громкости звука выстрела осуществляется за счет охлаждения и рассеивания пороховых газов, а также гашения звуковой волны от пули. Рассеивание и охлаждение газов проходит в интегрированном глушителе. Пороховые газы, идущие вслед за пулей, через ряды отверстий, расположенных между нарезами (по дну нарезов), отводятся в расширительную камору, за счет чего общее давление пороховых газов в канале ствола и их скорость снижаются, а струя газов, исходящая из дульной части ствола, после вылета пули попадает на сепаратор, в котором она делится на множество разнонаправленных потоков, а пуля, пройдя путь от дульного среза до конца глушителя, вылетает с дозвуковой скоростью, то есть не происходит звукового удара о воздух. Благодаря сепаратору происходит интенсивное снижение скорости, давления и температуры пороховых газов. В результате, истекающие из глушителя газы, имеют дозвуковую скорость и невысокую температуру, не создают хлопка и пламени, выстрел становится практически бесшумным. Но эту винтовку нельзя назвать бесшумным оружием, тут скорее подойдет слово «малошумное» оружие. Звук выстрела из ВСС по громкости при новом глушителе приблизительно равен звуку выстрела из мощной пневматической винтовки, только звук другого характера. Когда глушитель начинает прогорать, звук выстрела примерно такой же, как из винтовки калибра 5,6 мм под патрон.22 LR.

Перед конструкторами Сердюковым и Красниковым ставилась задача создать оружие, позволяющее вести скрытый снайперский огонь на дистанции до 400 метров, имеющее хорошую пробивную способность (тестом служил выстрел по армейскому бронежилету 6Б2 с пластинами из титанового сплава, который должен был пробиваться, и пуля должна была после этого сохранять достаточно энергии для поражения противника, защищенного этим бронежилетом). Так же требовалась возможность скрытого ношения винтовки. Все эти условия были реализованы в ВСС. Блочная схема дает возможность быстрой разборки и сборки винтовки для скрытой переноски, такая разборка заключается в отсоединении оптического прицела, глушителя и приклада. Приклад быстросъемный, как и глушитель, все это снимается за несколько секунд. Специальные патроны СП-5 и СП-6 обеспечивают устойчивость на траектории и хорошее пробивное действие. Но для уверенного попадания в голову дистанция в 400 метров слишком велика для этого оружия, такой выстрел «наверняка» возможен не более чем на дальности 200-250 метров.

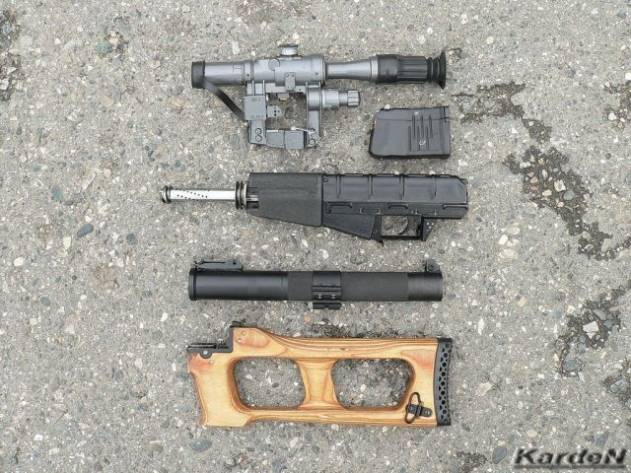

ВСС «Винторез» в разобранном состоянии для переноски.

Оружие используется со штатным дневным оптическим прицелом ПСО-1-1 (немного модифицированный прицел ПСО-1, с учетом баллистики используемых патронов, имеющих крутую траекторию, сетка прицела несколько изменена). Также можно установить прицелы для ночной стрельбы НСПУ-3 или МБНП-1, а также любое другое прицельное приспособление, поставленное на универсальный кронштейн. Кронштейны прицелов монтируются на боковое крепление типа «Ласточкин хвост», установленное на ствольной коробке слева. На винтовке имеются постоянные открытые прицельные приспособления - мушка и регулируемый целик, градуированный на фиксированные положения.

На базе ВСС был разработан автомат - АС «Вал». Автомат специальный имеет аналогичное устройство, отличие заключается в прикладе и большей емкости магазина. ВСС оснащается деревянным не складывающимся прикладом, АС - складным металлическим. Магазин на 20 патронов, устанавливаемый на АС «Вал», также подходит и к ВСС.

Видеоролик с мнением специалиста (бывший снайпер спецназа).

За все время эксплуатации ВСС «Винторез» завоевала «любовь и уважение» в войсках, ее считают надежным, проверенным и эффективным оружием. Даже, несмотря на некоторые недостатки, свойственные любому оружию, способному вести бесшумную стрельбу (низкая максимальная дальность прицельного огня для снайперской винтовки - 400 м, и малый ресурс глушителя). Еще одним недостатком можно считать то, что винтовка использует нестандартный патрон. Во время боевых действий в Чечне, снайперы с ВСС часто сталкивались с нехваткой боеприпасов. Тем не менее, снайперский комплекс ВСС и по сей день считается одним из лучших в мире образцов бесшумного специального оружия.

Винтовка снайперская специальная «Винторез» - советская и российская стрелковая система, отличающаяся малошумностью и предназначенная для оснащения подразделений спецназа. «Винторез» вместе со специальным патроном СП5 (калибр 9 мм) образуют бесшумный снайперский комплекс (БСК).

БСК «Винторез» способен обеспечить скрытное групповое поражение живой силы противника, защищенного бронежилетами типа 6Б2 (2 и 3 класс защиты), а также стальными армейскими шлемами на расстоянии до 400 м. На вооружение снайперская винтовка «Винторез» поступила в 1987 году. Первыми ее опробовали разведывательно-диверсионные подразделения Советской армии и специальные подразделения КГБ. Сегодня снайперская винтовка «Винторез» занимает достойное место в арсенале спецназа.

История ВСС «Винторез».

До 1970-х гг. подразделения специального назначения СССР в основном использовали доработанные образцы общевойскового стрелкового оружия, оснащенные интегрированными глушителями и заряженные специальными патронами с дозвуковой скоростью пули. К примеру, это были комплексы «Канарейка» и «Тишина», построенные на базе АКС74У и АКМ соответственно. Однако такие решения имели свои недостатки, поэтому было принято решение разрабатывать полностью новое оружие.

К будущей винтовке были сформулированы следующие требования:

• скрытное уничтожение живой силы на расстоянии до 400 м;
• пробитие армейского стального шлема на дальности не более 400 м;
• возможность применения электронно-оптических прицелов ночью и оптических днем;
• легкость и компактность;
• возможность быстрой разборки и сборки, пригодность для скрытной транспортировки.

Чтобы добиться соответствия оружия этим условиям, оружейникам пришлось разрабатывать боеприпасы.

Первый вариант оружия под патрон 7,62 У появился под индексом РГ036. Автомат имел оригинальную систему газоотвода, что облегчало и упрощало конструкцию оружия, но отрицательно сказалось на ее надежности. В результате пришлось дорабатывать чертежи. В 1981 году появился второй вариант под патроны РГ037, и он оказался более надежным. Обзор винтовки показывал, что в целом оружие отвечает поставленным задачам и имеет удовлетворительные характеристики.

Новое оружие прошло предварительные испытания, но в 1985 году требования к бесшумной винтовке были ужесточены. Теперь автомат должен был поражать противника на дальности не более 400 м в бронежилетах 6Б2. В результате было решено переделать автомат под патрон 9×39 мм. В 1987 году на вооружение ГРУ и КГБ поступила снайперская винтовка «Винторез». Автомат стали осваивать на оружейном заводе в Туле.

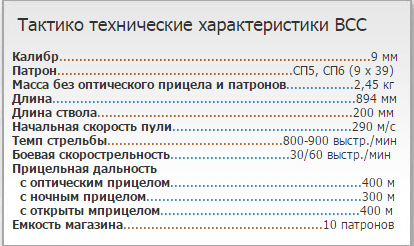

ТТХ «ВСС» Винторез.

• Калибр - 9 мм
• Патрон - 9х39 (СП5, СП6)
• Длина - 894 мм
• Длина ствола - 200 мм
• Вес винтовки без патронов, а также оптического прицела - 2,45 кг
• Начальная скорость пули - 290 м/с
• Темп стрельбы - 800-900 выстрелов/мин
• Боевая скорострельность - 30/60 выстрелов/мин
• Прицельная дальность с применением оптического прицела – 400 м
• Прицельная дальность с применением ночного прицела - 300 м
• Прицельная дальность с применением открытого прицела - 400 м
• Емкость магазина - 10 или 20 патронов.

Особенности конструкции

При создании ВСС «Винторез» были применены классические конструктивные решения. Это позволило получить хорошие результаты и добиться высоких характеристик оружия.

Винтовка «Винторез» имеет следующие основные части:

• ствол, соединенный со ствольной коробкой;
• приклад;
• затвор;
• затворная рама с газовым поршнем;
• возвратный механизм;
• ударник;
• боевая пружина с направляющей;
• ударно-спусковой механизм;
• крышка ствольной коробки;
• корпус глушителя;
• цевье;
• сепаратор.

Работа автоматики ВСС основана на применении энергии пороховых газов, которые отводятся в газовую камеру из канала ствола, а потом преобразуются в кинетическую энергию системы автоматики. Отпирание и запирание ствола осуществляется поворотом затвора. Ударно-спусковой механизм - ударникового типа, с возможностью осуществления автоматического и одиночного огня.

Подача патронов выполняется из двухрядного секторного магазина с шахматным расположением. Досылание патрона выполняется затвором. Подпружиненный качающийся выбрасыватель извлекает стреляную гильзу.

Ствол ВСС

Ствол винтовки хромированный, у него шесть правых нарезов. В средней части ствола имеется газовая камера, в том числе цилиндрическая поверхность с проточками для присоединения глушителя. Дульная часть ствола содержит 54 отверстия, просверленных по нарезам. Их предназначение - сброс газов в расширительную камеру глушителя. Для центрирования глушителя на дульную часть надевается специальная пружина сепаратора.

Приклад

Отделяемый приклад винтовки ВСС имеет скелетный тип (похож на приклад СВД), производится из многослойной фанеры.

К ствольной коробке приклад винтовки присоединяется при помощи накладки, которая имеет выступы «ласточкин хвост» и фиксатор. Конструктивное решение фиксатора позволяет быстро отсоединить приклад от ствольной коробки.

Глушитель

Эффективность винтовки обеспечивает еще один узел – интегрированный со стволом глушитель, который состоит из сепаратора и собственно глушителя.

Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, обоймы, шайбы и вставки. Цилиндрическая поверхность втулки и шайбы служит для обеспечения соосности корпуса и сепаратора, коническая поверхность втулки – для установки сепаратора на пружину сепаратора, которая находится на дульной части ствола.

Корпус глушителя выполнен из камеры надульного глушителя, а также расширительной камеры сброса газов. В передней части корпуса ставится сепаратор. На корпусе глушителя устанавливается колодка прицела с прицельной планкой, защелка сепаратора с пружиной и основание мушки с мушкой.

Прицелы

Для стрельбы из автомата и винтовки на различные дальности применяются различные оптические и электронно-оптические прицелы. Дневной оптический прицел ПСО-1-1 подобен ПСО-1 СВД, однако у него имеются дистанционные шкалы под баллистику патрона СП-5.

Помимо прицела ПСО-1-1, может также быть использован 1П43, дневной оптический прицел, который позволяет увеличить обзор. Для стрельбы в темное время оружие оснащается ночным прицелом МБНП-1 или НСПУ-3.

В последнее время разработаны прицелы нового поколения – например, семейство прицелов 1ПН93. Часть из них могут применяться и ночью. Если из строя выходит дневной оптический прицел, то применяется механическое прицельное приспособление, которое состоит из прицела секторного типа, а также мушки в намушнике, регулируемой по боковому направлению и высоте.

Размещение мушки и прицела на глушителе требует строго следить при эксплуатации оружия за правильным присоединением глушителя, беречь от ударов и механических повреждений.

Комплектация

Каждое оружие укомплектовано индивидуальным комплектом ЗИП-О, который включает:

• шомпол;
• принадлежность;
• масленка;
• скребок;
• пять 10-зарядных магазинов;
• ремень.

Укладочные средства включают: отдельную сумку для переноски ВСС, а также сумку для переноски четырех магазинов, оптического прицела и ЗИП-О.

ММГ ВСС «Винторез»

Макеты Массово–Габаритные (ММГ) в России являются единственным легальным способом иметь ВСС «Винторез» у себя дома. ММГ могут быть двух типов:

1. ММГ, изначально произведенные как макеты, они при внешней идентичности, а также схожести работы механизмов выполнены из иных материалов, чем боевое оружие. Поэтому они не могут быть переделаны в боевое оружие.
2. ММГ, выполненное из деактивированного оружия. Такое оружие было изготовлено как боевое, однако чуть позже оно было деактивировано (заваренный патронник, просверленный ствол и тому подобное). Условно к этому типу ММГ можно отнести практически все ММГ российского производства, выполняемые на оружейных заводах.

Винторез - Бесшумный убийца!

Винтовка Снайперская Специальная (ВСС) «Винторез» - бесшумная снайперская винтовка, созданная в ЦНИИ «Точмаш» в городе Климовск в начале 1980-х годов, и предназначенная для вооружения подразделений специального назначения. Винтовка использует специальные патроны СП-5 и СП-6 (бронебойный) калибра 9×39 мм. В СП-6 применена пуля с сердечником на основе карбида вольфрама.

Принцип работы автоматики ВСС Винторез - отвод газов при выстреле. Винтовка имеет интегрированный в конструкцию глушитель расширительного типа с переотражающими ударные волны пороховых газов кольцевыми элементами-диафрагмами, а ствол имеет несколько отверстий для сброса давления в заднюю полость глушителя. При этом единый звуковой выхлоп от выстрела дробится на многие звуковые волны. Отражаясь от косо поставленных перегородок сепаратора, волны накладываются друг на друга в противоположных фазах, и взаимно поглощаются. Помимо оптических, на винтовке установлен открытый механический прицел - регулируемый целик, оцифрованный до 400 м, и размещённая на дульной части глушителя мушка с защитной стойкой. Для крепления оптики предусмотрено боковое крепление типа «ласточкин хвост».

ВСС «Винторез» не является полностью бесшумным оружием - звук выстрела приблизительно соответствует малокалиберной винтовке, и может быть различён лишь в полной тишине. Это значительно лучше, чем у оружия с так называемыми тактическими глушителями, накручиваемыми на ствол.

Снайперская винтовка - специальное оружие поддержки, рассчитанное на ведение точного прицельного огня. Характерная особенность - оптический прицел и особая конструкция оружия. Применяется и при атаке, и при обороне, часто используется в операциях войск специального назначения.

Одна из особенностей снайперской винтовки - вероятность бесшумного поражения цели. Подобный аспект усложняет раскрытие позиции стрелка, что повышает его эффективность. Особенно данный фактор становится необходимым при проведении быстрых или тайных операций, к примеру, снятие часовых.

Винтовка снайперская специальная (ВСС) считается эффективным бесшумным оружием. Благодаря конструкторским документам получило название «Винторез». ТТХ оружия разрабатывались по заказу и с учетом специфики действий войск специального назначения.

История разработки и развития снайперской винтовки «Винторез»

Разработка ВСС «Винторез» связана с необходимостью ведения бесшумного огня войсками специального назначения СССР. До 1970-х годов в данном направлении использовались «Тишина» и «Канарейка», а также бесшумные пистолеты ПБ и АПБ. Подобные системы имели недостатки из-за размеров и сокращенного срока службы.

Для устранения недостатков разрабатывались узкоспециализированные образцы бесшумного стрелкового оружия. К 1983 году заказчики из специальных служб выставили ряд условий, которым должна была соответствовать новая снайперская винтовка:

• бесшумное и незаметное поражение противника в пределах 400 м;
• пробив стального солдатского шлема на той же дистанции;
• применение оптических и электронно-оптических прицелов в дневное и ночное время соответственно;
• компактность, легкость, а также разбираемость для незаметной транспортировки.

Первый образец новой винтовки РГ036 был создан В. Ф. Красниковым под патрон 7,62 УС. В конструкции была применена оригинальная система отвода пороховых газов: кольцеобразный поршень размещался вокруг ствола и становился одновременно задней стенкой расширительной камеры глушителя.

Такая система облегчала и упрощала конструкцию оружия, но не смогла обеспечить его надежность и безотказность. С учетом данного фактора был разработан новый образец с более привычным газоотводом. Новое оружие отличалось хорошим подавлением шума уровня ПБ, небольшими габаритами (815 мм) и весом (1,8 кг).

Несмотря на подобные «облегченные» показатели, Винторез РГ037 показал хорошую эффективность. На заданном расстоянии был обеспечен пробив армейских шлемов, а также стальных листов толщиной 1,6 мм. Однако после испытаний в 1985 году к винтовке были выдвинуты новые требования - пробив бронежилетов 6Б2 в пределах 400 м. Оценив возможности винтовки, разработчики решили изменить конструкцию под патрон 9х39 мм.

Вскоре был представлен опытный образец, и уже в 1987 году ВСС «Винторез» поступил на вооружение в КГБ и ГРУ. Именно он стал активно использоваться в спецоперациях последующих вооруженных конфликтов.

Позднее на базе ВСС был разработан бесшумный автомат АС «Вал» . От винтовки он отличается складным металлическим прикладом и пистолетной рукоятью. Рассчитан под магазины на 20 патронов, однако, питание взаимозаменяемое: могут применяться и десятизарядные патронники от винтовки.

Особенности конструкции винтовки

Ключевая отличительная черта ВСС «Винторез» - разборная комплектация. Винтовка для удобства переноса разбирается на три основные части:

• ствол с глушителем;
• ударно-спусковой механизм;
• приклад.

Сборка оружия из походного положения в боевое занимает меньше минуты.

«Винторез» имеет хромированный ствол с шестью правыми нарезами. Посередине есть газовая камера, цилиндрическая поверхность которой имеет проточки для стыковки с глушителем. Для его центрирования, на дульной части предусмотрена пружина сепаратора.

В дульной части ствола по нарезам также присутствуют 54 отверстия для сброса газов в расширительную камеру глушителя. Для чистки он может сниматься, однако, стрельба из винтовки без глушителя не допускается.

Глушитель ВСС интегрированный со штампо-сварной конструкцией сепаратора. Последний состоит из втулки, обоймы, шайбы и вставки. Ствол глушителя состоит из надульной и расширительной камер, сепаратор располагается в передней части. На внешней стороне размещается прицельная планка, защелка сепаратора и мушка.

Приклад винтовки ВСС отделяемый, имеет скелетный тип, из-за чего обладает сходством со снайперской винтовкой Драгунова (СВД). Производится из многослойной фанеры. Присоединяется к ствольной коробке посредством накладки с выступами типа «ласточкин хвост» и фиксатора.

Принцип работы винтовки специальной снайперской (ВСС)

Принцип стрельбы ВСС «Винторез» основан на автоматике газоотвода. Запирание обеспечивается поворотом личинки затвора, для чего предусмотрено шесть боевых упоров. Данный механизм предусматривает отвод пороховых газов в специальную камеру и преобразование их энергии в кинетическую.

Ключевой аспект ВСС, обеспечивающий бесшумность стрельбы - глушитель. В его конструкции предусмотрены кольцевые элементы, обеспечивающие перераспределение ударных волн. Для этого давление в стволе сбрасывается через отверстия в заднюю часть глушителя. По мере прохождения пули через ствол, пороховые газы поступают в расширительную камеру глушителя постепенно, а не разом. За счет этого падает их температура, что снижает давление и объем при автоматической стрельбе.

Одновременно единый звук выстрела разделяется, а раздробленные звуковые волны отражаются от косых перегородок сепаратора и перенаправляются друг на друга. Благодаря этому происходит их наложение друг на друга в противоположных фазах и соответствующее самопоглощение.

Немаловажное внимание отводится и сборке винтовки. Для удобства и скрытности транспортировки она делится на ствол с глушителем, спусковой механизм и приклад. Данный аспект специально дорабатывался по заказу спецподразделений КГБ . Сборка оружия до полной боевой готовности, занимающая не больше минуты времени, делает его удобным и мобильным при проведении городских операций.

Базовая комплектация и дополнения к винтовке

Базовая комплектация ВСС «Винторез» предусматривает следующие составные части:

• ствол, имеющий соединение со ствольной коробкой;
• приклад;
• затвор;
• ударник;
• ударно-спусковой механизм;
• затворная рама с газовым поршнем;
• возвратный механизм;
• боевая пружина, направляющая к ней;
• крышка ствольной коробки;
• корпус глушителя;
• цевье;
• сепаратор.

В общую комплектацию винтовки входят следующие предметы:

• шомпол;
• масленка;
• скребок;
• ремень;
• пять магазинов по 10 патронов.

Ключевое дополнение к снайперской винтовке Винторез - прицелы. Для дневной и ночной стрельбы применяются оптические и электронно-оптические приборы. Модель зависит от дальности поражения и специфики операции.

Для дневной стрельбы чаще используют ПСО-1-1, аналог ПСО-1 для СВД. Отличительная особенность - наличие дистанционной шкалы для расчета баллистики специального патрона СП-5. В дополнение к данному прицелу используют устройство 1П43, увеличивающее обзор стрелка. Для ночной стрельбы применяют ночной прицел МБНП-1 или НСПУ-3.

В последние годы применяются более современные образцы 1ПН93, часть которых используется в ночное время. Если оптический прибор повреждается, прицеливание обеспечивается по механическим приспособлениям. Последние состоят из секторного прицела и мушки, настраиваемой по боковому направлению и высоте.

Для переноса винтовки предусмотрена специальная сумка. Дополнительные магазины, прицелы и запасные комплектующие переносятся отдельно. Сама винтовка в разобранном виде вместе с прицелом помещается также и в дипломат с габаритами 450х370х140 мм.

Тактико-технические характеристики

Винтовка Винторез обладает следующими техническими характеристиками:

• масса - 2,6 кг без магазина и прицела, 3,7 кг с патронником и ПСО-1-1;
• общая длина винтовки - 894 мм;
• длина ствола - 200 мм;
• калибр - 9 мм;
• патроны - 9х39 мм (СП-5, СП-6, СПП, БП);
• питание - коробчатые магазины на 10 или 20 патронов;
• техническая скорострельность - 700 выстрелов в минуту, боевая - 40-100;
• начальная скорость пули - 280-295 м/с;
• прицельная дальность поражения - 400 м, оптимальная - 250-300 м;
• принцип работы основан на отводе пороховых газов и поворотном затворе.

Базовый прицел секторный, дополнительно на винтовку устанавливаются оптические и электронно-оптические приборы. По необходимости их дополняют специальными комплектующими, позволяющими эффективно применять оружие в разных условиях.

Преимущества и недостатки Винтореза

Преимущества ВСС «Винторез» связаны с требованиями, представленными ее конструкторам. Данное оружие изначально разрабатывалось под определенные задачи - бесшумность, пробив брони, компактность. Именно они и стали отличительными особенностями винтовки в дополнение к ее ТТХ.

Бесшумность оружия предопределила эффективность его применения в специальных операциях. Уже в Первой чеченской войне были выявлены преимущества ВСС, позволяющие вести активный огонь по террористам, сохраняя скрытность. Особенно удачной отмечалась связка ВСС «Винторез» и АС «Вал», позволяющая проводить быстрые и бесшумные операции.

В качестве подтверждения бесшумности приводят случай из Второй чеченской войны: снайпер, заняв позицию в кроне дерева, обнаружил группу террористов. Подождав, пока они выйдут на открытую местность в пределах поражения, уничтожил всех противников раньше, чем они смогли определить, откуда ведется огонь.

Одним из основных преимуществ отмечают точность и надежность винтовки, особенно в городских условиях. В пределах 300 метров «Винторез» поражает цели как в дневное, так и в ночное.

В пример приводится случай, когда один из снайперов смог после трех пристрелочных выстрелов отстрелить запал у неизвлекаемой гранаты, заложенной на узкой тропе.

Компактность винтовки тоже является ее преимуществом при проведении операций.

В России ВСС до сих пор состоит на вооружении войск специального назначения ВДВ, ВНГ, ВВС, ГРУ, МВД, ССО, ФСБ и ФСО. Легкость, удобство и компактность в сочетании с хорошими ТТХ ВСС позволяют применять винтовку как в развернутых боевых действиях, так и в спецоперациях.

Из недостатков выделяют небольшую прицельную дальность поражения. Несмотря на превосходство ВСС перед зарубежными аналогами, подобные показатели ограничивают применение винтовки, особенно на открытой местности вне города. Также недостатком считается короткий приклад и его нерегулируемость по длине. Из-за этого стрельба становится неудобной, особенно при отсутствии практики.
