Нефтегазовая индустрия по праву считается одной из самых высокотехнологичных отраслей в мире. Оборудование, используемое для добычи нефти и газа, насчитывает сотни тысяч единиц наименований, и в него входят самые разные приспособления - от элементов запорной арматуры , весом в несколько килограмм, до гигантских сооружений - буровых платформ и танкеров, имеющих гигантские размеры, и стоящих многие миллиарды долларов. В этой статье мы рассмотрим морских гигантов нефтегазовой индустрии.
Танкеры-газовозы типа Q-max
Самыми большими танкерами-газовозами в истории человечества по праву можно назвать танкеры типа Q-max. «Q» здесь обозначает Катар, а «max» - максимальный. Целое семейство этих плавучих гигантов было создано специально для доставки морем сжиженного газа из Катара.
Корабли этого типа начали строить в 2005 году на верфях компании Samsung Heavy Industries - судостроительного подразделения компании Самсунг. Первый корабль был спущен на воду в ноябре 2007 года. Он был назван «Моза» , в честь жены шейха Моза бинт Насер аль-Миснед. В январе 2009 года, погрузив 266,000 кубометров СПГ в порту Бильбао, судно такого типа впервые пересекло Суэцкий канал.
Газовозы типа Q-мах эксплуатируются компанией STASCo , но принадлежат Катарской Газотранспортной компании (Накилат), и фрахтуются преимущественно катарскими компаниями - производителями СПГ. В общей сложности подписаны контракты на строительство 14 подобных судов.
Габариты такого судна составляют 345 метров (1,132 футов) в длину и 53.8 метров (177 футов) в ширину. В высоту корабль достигает 34,7 м (114 футов) и имеет осадку около 12 метров (39 футов). При этом, судно вмещает в себя максимальный объём СПГ, равный 266,000 куб. м (9,400,000 куб. м).
Приводим фотографии самых крупных кораблей этой серии:
Танкер «Моза» - первый корабль в данной серии. Назван в честь жены шейха Моза бинт Насер аль-Миснед. Церемония имянаречения состоялась 11 июля 2008 года на верфи Samsung Heavy Industries в Южной Корее.
танкер « BU Samra »
Танкер « Mekaines »
Судно-трубоукладчик «Pioneering spirit»
В июне 2010 швейцарская компания Allseas Marine Contractors заключила контракт на постройку судна, предназначенного для перевозки буровых платформ и прокладки трубопроводов по дну моря. Судно, названное «Pieter Schelte» , но впоследствии переименованное в , было построено на верфи компании DSME (Daewoo Shipbuilding & Marine Engineering) и в ноябре 2014 года отправилось из Южной Кореи в Европу. Предполагалось использовать судно для прокладки труб Южного потока в Черном море.
Судно имеет 382 м в длину, и 124 м в ширину. Напомним, что высота небоскреба Эмпайр-стейт-билдинг в США равна 381 м (по крышу). Высота борта - 30 м. Уникальность судна еще и в том, что его оборудование позволяет укладывать трубопроводы на рекордных глубинах - до 3500 м.
в процессе достройки на плаву, июль 2013 г.
на верфи Daewoo в г. Кодже, март 2014 г.
в завершающей стадии достройки, июль 2014 г.
Сравнительные размеры (площадь верхней палубы) судов-гигантов, сверху вниз:
- самый большой в истории супертанкер "Seawise Giant";
- катамаран "Pieter Schelte";
- крупнейший в мире круизный лайнер "Allure of the Seas";
- легендарный "Titanic".
Источник фото - ocean-media.su
Плавучий завод по производству сжиженного природного газа «Prelude»
Сравнимые размеры с плавучим трубоукладчиком имеет следующий гигант - «Prelude FLNG» (с англ. - «плавучий завод по производству сжиженного природного газа «Прелюд »») - первый в мире завод по производству сжиженного природного газа (СПГ) помещенный на плавучее основание и предназначенный для добычи, подготовки, сжижения природного газа, хранения и отгрузки СПГ в море.
На сегодняшний день «Prelude» является самым большим плавучим объектом на Земле. Ближайшим по размерам судном до 2010 года был нефтяной супертанкер «Knock Nevis» длинной 458 и шириной 69 метров. В 2010 году он был порезан на металлолом, и лавры самого большого плавучего объекта перешли к трубоукладчику «Pieter Schelte» , впоследствии переименованному в
В отличие от него, длина платформы «Prelude» на 106 метров меньше. Но он больше по тоннажу (403 342 т), ширине (124 м) и водоизмещению (900 000 т).
К тому же «Прелюд» не является кораблем в точном смысле этого слова, т.к. не обладает двигателями, имея на борту лишь несколько водяных помп, используемых для маневрирования
Решение о постройке завода «Prelude» было принято «Royal Dutch Shell» 20 мая 2011 года, а завершилось строительство в 2013 году. По проекту, плавучее сооружение будет производить 5,3 млн т. жидких углеводородов в год: 3,6 млн т. СПГ, 1,3 млн т. конденсата и 0,4 млн т. LPG. Вес сооружения составляет 260 тыс. тонн.
Водоизмещение при полной загрузке 600 000 тонн, что в 6 раз больше, чем водоизмещение самого большого авианосца.
Плавучий завод будет размещен у берегов Австралии. Такое необычное решение - размещение завода по производству СПГ в море было вызвано позицией австралийского правительства. Газ на шельфе добывать оно разрешило, а вот от размещения завода на берегу континента категорически отказалось, опасаясь, что такое соседство неблагоприятно скажется на развитии туризма.
Нельзя недооценить роль инфраструктуры в жизни человека. Экономика ни одной современной страны не может существовать без развитых торговых отношений. Для транспортировки таких важных продуктов, как газ и нефть, чаще всего используются трубопроводы. Однако для экспорта через моря и океаны используются танкеры (от английского «tank» - цистерна) - специально оснащенные судна. В их ряду есть свои рекордсмены, которых принято называть супертанкерами. К ним относятся корабли, которые имеют внушительную вместительность, а вместе с ней и внушительные размеры.
В этом материале мы расскажем о том, какой самый большой танкер в мире, а также о еще четырех грандиозных кораблях этого класса.
Первое место - Knock Nevis
Данный танкер имеет очень богатую историю. За время существования он успел сменить четыре имени. Изначально он получил название «Jahre Viking», которое позже было сменено на более позитивное - «Happy Giant». Однако и оно не стало финальным. Вскоре было изменено первое слово в имени - «Seawise Giant», и лишь затем корабль пришел к своему современному названию.
Knock Nevis - поистине гигантский корабль. Его длина составляет около 458 метров. Для осуществления полного разворота супертанкера необходимо два километра. Примечательно, что для разворота чаще всего используют специальные буксиры. Это упрощает выполнение маневра. Ширина судна также внушительна - 69 метров, что сопоставимо с шириной футбольного поля. Общая же площадь верхней палубы судна смогла бы вместить несколько таких полей.
Из-за своих размеров этот супертанкер не способен преодолеть Суэций и Панамский каналы. По этой же причине ему запрещено посещать пролив Ла-Манш. Изначально судно строилось для греческого предпринимателя, который по причине банкротства не смог выкупить танкер.
Knock Nevis даже довелось стать фигурантом боевых действий. Во время войны в Персидском заливе он был атакован авиацией Ирака. Судно получило серьезные повреждения. Оно фактически затоплено. Тем не менее танкер был отбуксирован и, пройдя серьезные ремонтно-восстановительные работы, вновь вернулся в строй.
Второе место - Battilus
Данный супертанкер был произведен в полном соответствии с первоначальным проектом и с тех пор не пережил ни одной модернизации. Крупный танкер был построен меньше чем за год. На его создание ушло около семидесяти тысяч тонн стали. Стоимость судна - 130 000 000 долларов США.
Длина корабля составляет 412 метров. В ширину он 62 метра. Осадка - 28 метров, что сравнимо с многоэтажным домом. Судно передвигается благодаря четырем турбинам мощностью в 65 тысяч лошадиных сил каждая. Супертанкер способен развивать скорость в 16 морских узлов. Экипаж включает всего 26 человек.
Третье место - Bellamya
Bellamya был создан в том же году, что и Battilus - 1976, а списан он был всего на год позже, в 1986. За это время Bellamya успел перевезти огромное количество нефти. Он использовался на Ближнем Востоке, для транспортировки нефти из персидского залива. Расход топлива супертанкером составлял около трехсот тонн. Для закачки нефти судно имело четыре мощных насоса, а для ее хранения - около 20 резервуаров. Длина каждого резервуара составляла около сорока метров, а ширина - двадцать метров.
Четвертое место - Pierre Guillaumat
Данный танкер получил свое имя в честь известного политика из Франции, который по совместительству являлся крупным предпринимателем главной нефтяной корпорации. Создано судно было в 1977 году. Шесть лет оно выполняло свои прямые обязанности по транспортировке нефти и нефтепродуктов, однако затем было списано в утиль. Причиной этому стала низкая рентабельность. Нефтяной кризис сильно ударил по отрасли. Многие компании в начале 80-х годов были вынуждены уйти с рынка или сократить свое присутствие.
Танкер Pierre Guillaumat был убыточен еще и потому, что, как и многие супертанкеры, не был способен пройти большинство проливов и каналов из-за своих огромных размеров. Кораблю приходилось преодолевать огромные расстояния. Кроме того, далеко не каждый порт способен принять судно таких размеров.
Пятое место - TI
Самый современный супертанкер в данном рейтинге. В отличие от своих более монструозных коллег он более приспособлен к выполнению задач при сохранении высокой рентабельности. Грузоподъемность судна составляет около четырехсот тонн жидкости. Танкер класса TI может развивать скорость до 18 морских узлов, что является весьма неплохим результатом для корабля таких размеров. Несмотря на то, что TI меньше других супертанкеров, он все же достаточно большой. Его длина - 350 метров. Самый известный корабль серии TI - «Океания». Он был спущен на воду в 2003 году. Его строительство продолжалось один год.
В данном рейтинге вы можете ознакомиться с пятью самыми большими танкерами мира. Эти корабли способны транспортировать гигантские запасы нефти на огромные расстояния. Однако их размеры несут в себе и серьезные минусы, которые в итоге и повлияли на то, что практически все корабли из этого рейтинга были списаны.
Танкером называется судно, используемое для перевозки наливных грузов. Суда нефтеналивные поистине можно назвать уникальным изобретением, причем самый большой танкер в мире способен транспортировать нефтяной продукции за один рейс больше на пятьдесят процентов, чем это делают другие танкеры. При этом расходы по эксплуатации такого морского судна увеличиваются ненамного, что дает возможность нефтяным компаниям, использующим огромные суда для перевозки своей продукции, улучшать свои доходы. Поэтому и спрос на данные перевозящие нефть суда будет всегда большим. Так какой же танкер в мире признан самым большим?
Batillus
Танкер был произведен в 1976 году – на это ушло 10 месяцев по времени, а также примерно 70000 тонн металла и денежных средств в размере 130000000 долл. Причем танкер построили по исходному проекту, и не было никакой модернизации в ходе его использования. Это грандиозное судно совершало ежегодно по пять рейсов, однако с 1982 года стало многократно простаивать, а в 1985 году его владельцы и вовсе решили продать танкер на металлолом.
Это судно поистине впечатляло своими размерами. Оно включало сорок цистерн, общий объем которых равнялся примерно 667000 м3. В длину оно составляло примерно 414 метров, а в ширину – 63 метра. Дедвейт был равен свыше 550000 тонн. Перекачка нефти здесь осуществлялась с помощью четырех насосов. Данный мощный танкер заставляли двигаться четыре паровые турбины, мощность каждой составляла 64800 л.с. Развиваемая танкером скорость составляла 16 узлов. За сутки он расходовал топлива в 330 тонн. Экипаж, работавший на танкере, насчитывал 16 человек.
Благодаря разделению цистерн перегородками была обеспечена безопасность для перевозки огнеопасного груза. Такая конструкция также позволяла одновременно осуществлять перевозку разных сортов нефти. А двигатель судна располагался в кормовой части, от отсека с грузом отделялся двумя переборками, заполняемые водой.
Knock Nevis
Этот главный конкурент Batillus тоже был создан в 1976 году, однако изначально он был гораздо меньших размеров, чем Batillus, а затем его модернизировали спустя три года эксплуатации. В результате длина его стала равняться примерно 460-ти метрам, ширина – 68 метрам, а дедвейт составил 565000 тонн. Экипаж данного морского судна насчитывал 40 человек, а скорость судно развивало с помощью турбин, мощность которых равнялась в общей сложности 50000 л.с., в 13 узлов. На верхней палубе этого танкера можно было бы разместить 5 футбольных полей. При развороте буксирами ему требовалось пространство в 2000 м.
Несмотря на то, что его можно было назвать самым большим в мире, обладал Knock Nevis определенными недостатками, предопределившими его недолгое существование – в 2004 году судно применялось только, чтобы хранить в нем нефть, а в 2010 году его отправили на утилизацию (порезали на лом). Например, большой минус представляла осадка танкера почти в 25 метров, что можно сравнить с высотой семиэтажного строения. Из-за своих габаритов танкер не мог проходить каналы Суэцкий и Панамский, а также ему было запрещено проходить через Ла-Ланш, поскольку существовала высокая вероятность сесть на мель. Это судно за время своего существования сменило много названий: HappyGiant, JahreViking, SeawiseGiant, а гибель свою танкер принял под названием Mont.
На сегодняшний день танкеров, которые бы могла превзойти по размерам эти грузовые судна, перевозящие нефть, пока просто нет. И наверняка, в будущем пальма первенства будет принадлежать супертанкерам, которые представляют собой настоящие плавучие города – по крайней мере, уже разрабатываются некоторые проекты в данном направлении.
Но там было вообще спорно, корабль это или завод. А вот тут реальный корабль чуть меньшей длины, но являющийся сверхбольшим нефтеналивным танкером.
В интернете вы скорее всего найдете устаревшую информацию о том, что самым большим танкером в мире по дедвейту является Knock Nevis. Однако это уже не совсем так и давайте разберемся почему. За время своего существования этот супергигант сменил несколько названий: Seawise Giant, Happy Giant, Jahre Viking, Knock Nevis, Mont. Более того, он успел поменять не только название, но и размеры, а также область своего применения.
Начнем с истории.

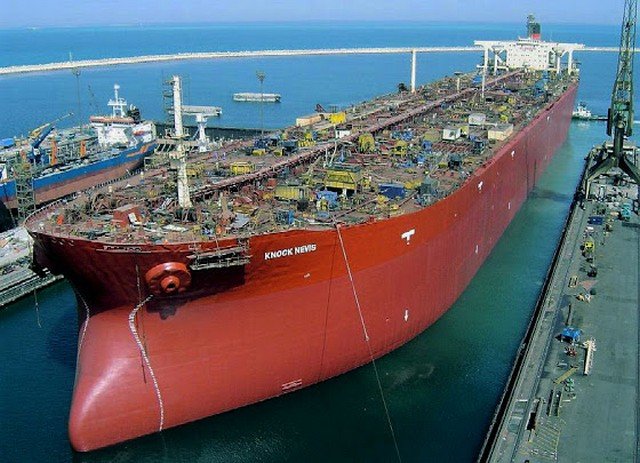

ULCC (Ultra Large Crude Oil Carrier) Knock Nevis был спроектирован японской компанией Sumitomo Heavy Industries Ltd. (SHI) в 1974 году и построен на верфи компании Oppama в Йокосуке, префектура Канагава. При постройке судно имело наибольшую длину 376,7, ширину - 68,9 и высоту борта - 29,8 метра. Дедвейт его составлял 418 610 тонн. Танкер приводился в движение паровой турбиной Sumitomo Stal-Laval AP развивавшей мощность в 37 300 кВт при 85 оборотах в минуту. 4-лопастный винт постоянного шага диаметром 9,3 метра должен был обеспечить танкеру скорость 16 узлов (29,6 км/ч). 4 сентября 1975 года танкер был торжественно спущен на воду. Долгое время судно не имело названия и именовалось по строительному номеру корпуса - судно №1016. В ходе заводских ходовых испытаний выявилась чрезвычайно сильная вибрация корпуса при работе машины на задний ход. Это стало причиной отказа греческих судовладельцев от приёмки судна. Отказ в свою очередь привёл к длительным судебным тяжбам между строителями и заказчиками. В конце концов, греческая компания обанкротилась, и в марте 1976 года судно досталось SHI и получило название Oppama.
Его грузоподъёмность равнялась 480000 тонн (типичные современные нефтеналивные танкеры вмещают 280000 тонн).
Фото 3.
Но греческому судовладельцу, видимо, показалось этого мало. И он заказал увеличения размеров танкера. После чего, Seawise Giant (так он тогда назывался) был разрезан пополам, и в середину были добавлены дополнительные секции.
SHI, пользуясь своим законным правом владельца, продала Oppama гонконгской компании Orient Overseas Line, владельцем которой являлся магнат C.Y.Tung, поручившей верфи перестроить танкер. Планировалось добавить цилиндрическую вставку, чтобы увеличить дедвейт судна на 156 000 тонн. Работы по переоборудованию закончились через два года, в 1981 году, и обновлённое судно было передано судовладельцу под названием Seawise Giant и подняло либерийский флаг.
В результате перестройки наибольшая длина судна составила 458,45, осадка по летнюю грузовую марку - 24,611 метра, а дедвейт увеличился до рекордных 564 763 тонн (данные классификационного общества Det Norske Veritas). Количество грузовых танков возросло до 46, а площадь главной палубы составила 31 541 кв. метр. После перестройки монстр имел водоизмещение в полном грузу 657 018 метрических тонн, что наряду с его размерами сделало Seawise Giant самым большим судном, когда-либо плававшим на Земле. Правда, скорость снизилась до 13 узлов. Осадка Seawise Giant делала непроходимым для него Суэцкий и Панамский каналы и пролив Па-де-Кале.
Фото 4.
Как оказалось позднее, именно те цифры, о которых мы сказали выше, стали не только плюсом, но и минусом этого гиганта. При полной загрузке, танкер погружался под воду почти на 30 метров. Вы это наверное заметили на фотографиях
Из-за своих габаритов танкер не мог проходить каналы Суэцкий и Панамский, а также ему было запрещено проходить через Ла-Ланш, поскольку существовала высокая вероятность сесть на мель.
Фото 5.
Фото 6.
Фото 7.
В 1981 году, после окончания всех работ по увеличению габаритов, Seawise Giant наконец начал отрабатывать вложенные в него деньги. Его маршрут пролегал от нефтеносных месторождений Ближнего Востока к США и обратно.
Однако, проходившая в то время Ирано-Иракская война внесла свои коррективы и в жизнь танкера. С 1986 года, судно начинают использовать как плавучий терминал для хранения и дальнейшей перегрузки иранской нефти. Но это не уберегло корабль, 14 мая 1988 года иракский истребитель атаковал Seawise Giant. Иракский истребитель выпустил по уникальному танкеру, который тогда находился почти в Персидском заливе (а точнее — в проливе Strait of Hormuz, лежащем между Ираном и ОАЭ, ведущим в залив) противокорабельную ракету Exocet.
Фото 8.
Танкер получил значительные повреждения, потерял всю нефть. На судне вспыхнул неконтролируемый пожар и экипаж оставил его. Погибло 3 человека. Танкер сел на мель недалеко от иранского островка Ларак и был объявлен затонувшим.
Сразу по окончании войны в Персидском заливе затонувший Seawise Giant был куплен норвежской компанией Norman International, скорее всего из соображений престижа, поднят и переименован в Happy Giant. После подъёма, в августе 1988 года, он поднял норвежский флаг, и его отбуксировали в Сингапур, где он и прошёл ремонтно-восстановительные работы на верфи Keppel Company. В частности, было заменено около 3,7 тысяч тонн корпусных конструкций. Ещё до вступления в эксплуатацию в октябре 1991 года, ULCC был продан норвежской судоходной компании Loki Stream AS, владельцем которой являлся Jørgen Jahre, за 39 миллионов долларров США, и покинул верфь под новым названием Jahre Viking.
Фото 9.
Следующие перемены в жизни гигантского судна случились в 2004 году. После принятия законов, запрещающих заход танкеров без двойного борта в порты США и Европы, в 2004 году, Jahre Viking в очередной раз поменял хозяина и название. В марте того же года он был куплен норвежской компанией First Olsen Tankers Pte. Ltd. и переименован в Knock Nevis. С этого момента его карьера, как транспортного судна, окончилась. В Дубаи ULCC был переоборудован в танкер-хранилище сырой нефти (FPSO - Floating Production Storage & Offloading) и поставлен на якорь на морском месторождении нефти Al Shaheed вблизи побережья Катара.
Фото 10.
Фото 11.
Фото 12.
Фото 13.
Фото 14.
Фото 15.
Фото 16.
Фото 17.
Фото 18.
Фото 19.
В 2009 году танкер в очередной раз меняет хозяина и имя. Mont, так теперь назывался корабль, отправляется в свое последнее плавание. Местом его назначения является Индия, а точнее . Там, в течение нескольких месяцев танкер разрезается на части и отправляется на переплавку.
Фото 27.
Он был продан компании Amber Development Corporation для дальнейшей утилизации. Новый хозяин переименовал Knock Nevis в Mont и поднял на нём флаг Сьерра-Леоне. В декабре 2009 он совершил свой последний переход к берегам Индии. 4 января 2010 года Mont был выброшен на берег у индийского города Аланг, штат Гуджарат, где его корпус в течение года был разделан на металл.
Фото 20.
Вдумайтесь: тормозной путь гиганта составляет 10,2 километра, а диаметр разворота превышает 3,7 километра! Так что среди других судов, снующих на этих акваториях, этот супертанкер — что слон в посудной лавке.
Когда же танкер нужно подвести к нефтяному терминалу, его берут на буксир и тянут очень и очень медленно. Легко представить, что может случиться при ошибке в маневрировании судна весом едва не в миллион тонн.
Фото 21.
Фото 22.
Технические характеристики супертанкера Knock Nevis
Введен в эксплуатацию: 1976
Выведено из состава флота: 04.01.2010
Длина: 458,45 м
Ширина: 68,86 м
Осадка: 24, 611 метров
Силовая установка: паровые турбины общей мощностью 50000 л. с.
Скорость: 13-16 узлов
Экипаж: 40 чел.
Масса перевозимого груза: 564 763 тонн
Фото 23.
Фото 24.
Единственное что осталось от самого большого в мире корабля - это его 36-тонный якорь, который хранится в Морском музее Гонконга.
Фото 25.
Был еще один гигант. Танкер был произведен в 1976 году - на это ушло 10 месяцев по времени, а также примерно 70000 тонн металла и денежных средств в размере 130000000 долл. Причем танкер построили по исходному проекту, и не было никакой модернизации в ходе его использования. Это грандиозное судно совершало ежегодно по пять рейсов, однако с 1982 года стало многократно простаивать, а в 1985 году его владельцы и вовсе решили продать танкер на металлолом. Это судно поистине впечатляло своими размерами. Оно включало сорок цистерн, общий объем которых равнялся примерно 667000 м3.
В длину оно составляло примерно 414 метров, а в ширину - 63 метра. Дедвейт был равен свыше 550000 тонн. Перекачка нефти здесь осуществлялась с помощью четырех насосов. Данный мощный танкер заставляли двигаться четыре паровые турбины, мощность каждой составляла 64800 л.с. Развиваемая танкером скорость составляла 16 узлов. За сутки он расходовал топлива в 330 тонн. Экипаж, работавший на танкере, насчитывал 16 человек.
После утилизации великана самыми крупными супертанкерами являются четыре корабля TI-класса с двойным корпусом: Oceania, Africa, Asia и Europe. Они имеют длину 380 м и превосходят своих конкурентов по дедвейту — 441 585 т.
Фото 26.
Представитель серии танкеров «Hellespont Fairfax» был построен в 2002 году для канадской судоходной компании «Hellespont Group» на судоверфи «Daewoo Heavy Industry Ltd» в Южной Корее, и является одним из крупнейших танкеров в мире в классификации ULCC (сверхбольшой нефтеналивной танкер). Рядом с ним авианосец покажется карликом, а за одно плавание он доставит достаточно сырой нефти, чтобы под завязку заполнить топливные баки автомобилей такого государства как Канада. Создание танкера «Hellespont Fairfax» обошлось владельцам в 100 миллионов долларов. Он стал чудом открытых морей и океанов. Его строили тысячи рабочих в течение полутора лет.
«Hellespont Fairfax» судно нового поколения двухкорпусных танкеров. Его размеры шокируют. Длина как четыре футбольных поля. Пробежка по палубе - это мини-марафон. С усиленным двойным корпусом, чтобы предотвратить утечку, судно способно перевезти нефти в семь раз больше собственного веса. Сборка танкера стала гигантским упражнением в инженерном деле. Тогда как причиной большого корабля является прибыль, за двойным корпусом стоит забота об окружающей среде. В 90-х годах законодатели настояли на том, что все новые танкеры должны строиться с двумя корпусами. Внешний корпус принимает силу при столкновении, а внутренний содержит опасный груз. Так началась эволюция судов, которая привела к созданию танкеров «Hellespont».
Фото 28.
Всего было построено четыре идентичных супертанкера «Hellespont», но у них уже разные названия и хозяева. В 2004 году два судна «Hellespont Fairfax» и «Hellespont Tapa» были приобретены фирмой «Shipholding Group» и вскоре были переименованы на «TI Oceania» и «TI Africa» соответственно. В это время Бельгийская компания «Euronav H.B.» приобрела два других танкера «Hellespont Alhambra» и «Hellespont Metropolis» в последствии переименовав в «TI Asia» и «TI Europe».
Фото 29.
Современные танкеры обязаны нашему географическому положению. Нефть находится на Аравийском полуострове, а больше всех в ней нуждаются жители Северной Америки и Европы. И флот из танкеров более полувека создали «мост» между странами.
Для таких супертанкеров не так много мест в мире, куда они могут прийти и разгрузиться. Началом маршрута танкера «Hellespont Fairfax» стали терминалы Саудовской Аравии, затем путь через мыс Доброй Надежды к Мексиканскому заливу в терминалы Хьюстона. Это расстояние он преодолевает за пять недель. После разгрузки судно отправляется через Атлантику к Гибралтарскому проливу в Средиземное море, затем через Суэцкий канал в Саудовскую Аравию. Осадка полностью загруженного судна не позволяет двигаться по каналу. Такая доставка стоит 400 тысяч долларов, но возможности корабля перекрывают затраты.
Фото 30.
На борту танкера двадцать один резервуар. Общая емкость составляет 3,2 миллионов баррелей - этого достаточно для заполнения 15 тысяч нефтевозов. Резервуары разделены по коммерческим соображениям. В них могут перевозиться различные сорта сырой нефти. На вертикальных стенках нанесено специальное покрытие, которое не позволяет прилипать клейкой и жирной нефти. Система трубопроводов размещена на верхней палубе, чтобы своевременно заметить утечку и не занимать ценный объем для груза.
Двигатель девятицилиндровый и высокоэффективный, впервые был установлен на этом судне. На обычных судах семь цилиндров, но на танкере «Hellespont» большие требования к мощности. Коленчатые валы с поршнями напрямую соединены с гребным валом, никаких нейтральных, первых или других передач. У многих судов два и больше винтов, у этого танкера один диаметром 10,5 метров и весом 104 тонны.
Фото 31.
Судно автоматизировано до такой степени, что его сможет держать на курсе всего один человек. Кроме этого все системы дублируются, так как в дальнем плавании танкер далеко от ремонтных рабочих. Капитаны супертанкеров принадлежат к избранной группе мореплавателей, лишь лучшие моряки мира готовы к такой работе - он ответственный за безопасность груза и за жизни людей. На борту в пяти точках установлены видеокамеры для лучшего обзора судна. Для команды каюты оборудованы в европейском стиле и даже есть небольшой бассейн. До полной остановки судну понадобиться 4,5 километра.
В основном, супертанкеры разгружаются через подведенный трубопровод в нескольких километрах от берега. Как дополнение к безопасности судну от возникновения пожара в резервуарах, на борту установлена система пожаротушения, которая между корпусами судна, распространяет от двигателя корабля выхлопные газы, обедненные кислородом, что не дает огню развиваться, а со временем и сам исчезает из-за отсутствия источника горения.
Фото 32.
Внешняя часть палубы окрашена в ослепительно белый цвет от лишнего нагрева и испарения ценного груза. Экипажу выдаются сверх темные очки. Корпус судна обработан семью слоями антикоррозийного и связующего покрытия от любителей «автостопа» (моллюски, ракушки и прочие). Внутри корпус тоже покрыт защитным антиабразивным покрытием для борьбы с ржавчиной. Срок службы судна 40 лет.-
Фото 33.
Танкеры «Hellespont» действительно стали одними из самых крупных судов в истории судостроения. В них вложено достаточно новаций, чтобы считаться суперкораблями.
Фото 35.
Фото 36.
Фото 37.
Фото 38.
Фото 39.
Фото 40.
Фото 41.
Фото 42.
Фото 43.
Фото 44.
Технические данные танкера «Hellespont Fairfax»:
Длина - 380 м;
Ширина - 68 м;
Осадка - 24,5 м;
Водоизмещение - 234000 тонн;
Судовая силовая установка - дизельный двигатель типа «Sulzer 9RTA84T»;
Мощность - 50220 л. с.;
Скорость - 17,2 узла;
Экипаж - 37 человек;
источники
Самым выдающимся изобретением человечества является нефтеналивной танкер.
Само слово происходит от английского слова «tank» - цистерна. Морской танкер это судно, предназначенное для перевозки жидких грузов (нефти, кислоты, растительного масла, расплавленной серы и прочее) в судовых цистернах (танках). Эти морские суда бывают различных размеров, но среди них есть особый тип - супертанкеры . Это самые среди танкеров такого типа. Они могут перевезти за один рейс на 50 процентов нефти больше чем другие, а эксплуатационные расходы на бункеровку, экипаж, и страховку всего на 15 процентов больше, что позволяет нефтяным компаниям, фрахтующим судно увеличивать свою прибыль и сэкономить сбережения. На такие нефтяные танкеры всегда будет спрос.
Супертанкеры - порождение научно-технической революции нашего времени. У них не было какого-то конкретного изобретателя и с развитием науки и техники стало возможно их создание. На нефтеналивных танкерах были апробирована продольная система набора корпуса, машинное отделение и все надстройки были перенесены в корму. И самое главное при их постройке началось широкое применение электросварки в судостроении, ставшей впоследствии единственным способом соединения корпусных конструкций из металла.
Одним из представителей такого класса морских являлся «Batillus ». Это грузовое судно было создано, от начала до конца, по исходному проекту без дополнительной модернизации в ходе эксплуатации. Морской танкер с момента закладки был построен за 10 месяцев, и было израсходовано на строительство около 70000 тонн стали. Постройка владельцу обошлась в 130 миллионов долларов.

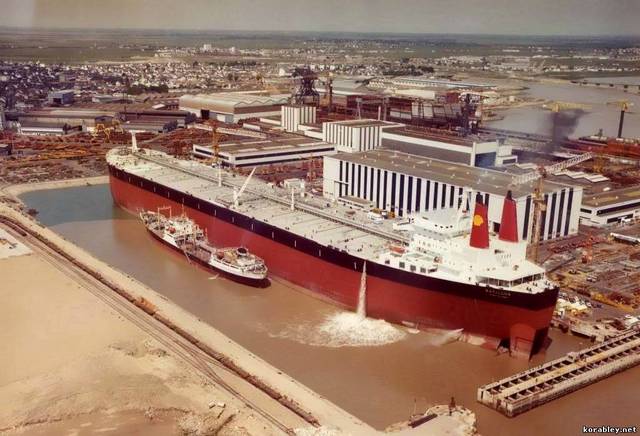

танкер «Batillus» строительство в доке Saint-Nazaire
Нефтеналивной танкер «Batillus » был построен в 1976 году на французской судостроительной верфи «Chantiers de l"Atlantique » в городе Saint Nazaire. Кроме флагманского судна на воду было спущено еще три однотипных танкера :
«Bellamya » построен в 1976 году;
«Pierre Guillaumat » (был переименован в «Sea Brilliance ») построен в 1977 году;
«Prairial » (был переименован на «Hellas Fos », а позже в «Sea Giant ») построен в 1979 году.
самый большой корабль в мире - танкер «Batillus»
танкер «Batillus»
танкер
«Batillus»
в терминале
ходовая рубка
машинное отделение морского танкера «Batillus»
Нефтяные танкеры успешно выполняли свои функции, но международные требования взяли верх над гигантами. Грузовые суда через десять лет уже не соответствовали им, и владелец был вынужден модернизировать танкеры . Но все корабли за исключением одного были сданы на слом в период с 1985 по 1986 года, а «Prairial » прослужил до 2003 года и тоже был порезан на металл.
Размеры танкера «Batillus » впечатляют. Вместимость всех двадцати трех грузовых танков составляет 67,3 тыс. куб. м. Длина одного резервуара достигала 40 м, а ширина 21 м. Толщина наружной обшивки корпуса танкера , выполненная из стали повышенной прочности, равнялась 27,5 мм. Для отгрузки нефти на судне было предусмотрено четыре насоса общей подачей 24000 куб. м в час, они приводились в действие паровыми турбинами суммарной мощностью 86000 л. с., что составляет 30 процентов мощности главных турбин. Четыре главных турбозубчатых агрегата приводили во вращение два пятилопастных гребных винта диаметром 8,5 м.
Суточный расход топлива танкера составлял 330 тонн . Из-за огнеопасного груза главный двигатель на танкере был расположен в кормовой части. От грузового отсека его отделяло две переборки, между которыми пространство было заполнено водой. На нефтеналивном танкере огромные цистерны ограничены продольными поперечными переборками. Они ставятся для того, чтобы жидкий груз в пути не раскачивался и не затруднял движение. Данная конструктивная особенность к тому же дает возможность одновременно перевозить сразу несколько сортов различных нефтепродуктов.
однотипные суда с танкером «Batillus»
танкер «Pierre Guillaumat»
